本文章给出的是，智能小车舵机从处于固定状态，再到进行接线，进而是角度校准的一整套操作流程。不管你是刚开始进行组装，又或者是碰到了关于安装方面的问题，只要依照以下这些步骤去做伟创动力舵机，便能够顺利地完成安装，从而保证小车能够正常地转向或者驱动。

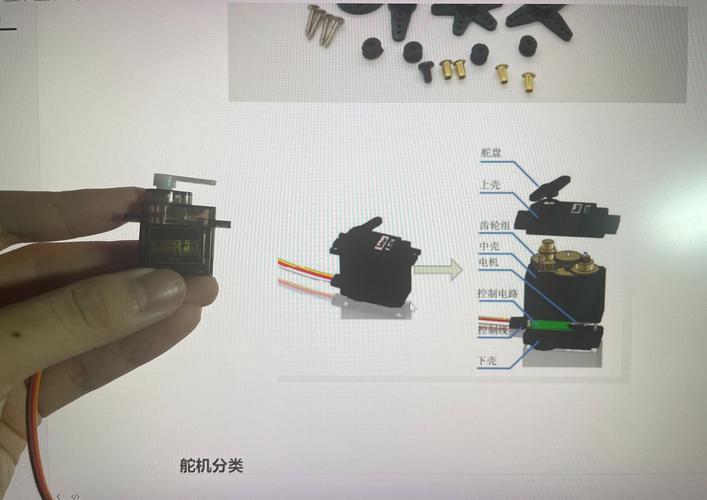

智能小车常用舵机分为两种：
用于前轮转向的标准舵机，其转角为90°或者180°，角度范围一般是±45°，也可能是0到180°。
连续旋转舵机（360°旋转）：用于后轮驱动或差速转向。
所需要用到的工具包括，十字螺丝刀，M2或者M3规格的自攻螺丝，这种螺丝是随着舵机或者车架一起附带赠送的，扎带，其作用是用来整理线缆，还有测角器，不过测角器是属于可选择使用的。
常见事例为，有一爱好者，于首次安装之际，并未对舵机类型作出区分，错误地把180°舵机应用于驱动轮，以至于小车不能够持续向前行进。请去核对舵机标签之上的角度范围，啊。

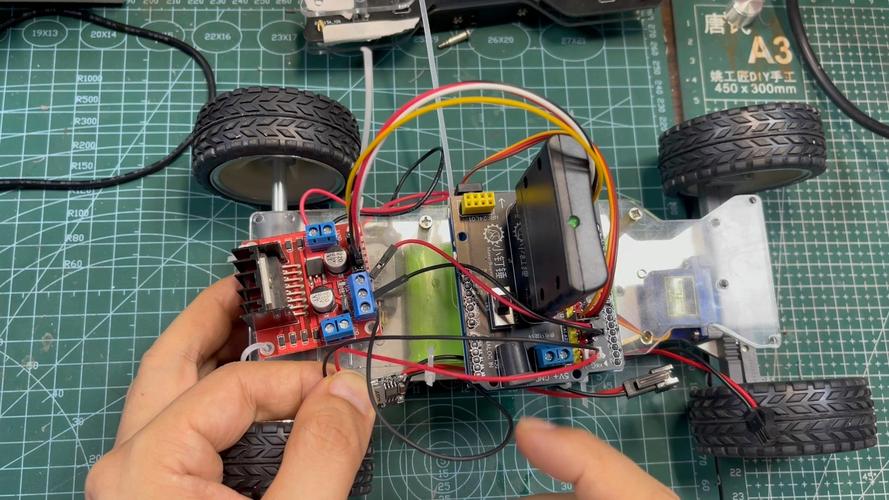

1. 舵机摆放位置：把舵机安放在车架的舵机座里头，得保证输出轴朝着轮子方向或者转向连杆方向。大多数智能小车底盘都留出了标准尺寸的舵机安装槽（尺寸大概是40×20mm）。
2. 对于正螺丝孔，要调整舵机位置，使得舵机两侧的那种安装耳跟车架螺丝孔达成对齐状态。要是孔位存在偏差，那就得检查舵机看看是不是标准尺寸，常见的像SG90、MG995等这些型号都是标准孔距。
3. 操作时，要将十字螺丝刀用于对角方向，逐步地去把螺丝拧紧，以此来固定，防止单侧过度拧紧致使舵机外壳出现变形的情况。关于扭矩方面，给出的建议是，先以手将螺丝拧紧后，再额外加力拧1/4圈就行，要是过紧的话，就会让内部齿轮被卡死。
4. 进行舵盘安装：把跟随舵机一同附带的十字形状或者圆盘形状的舵盘套在输出轴之上，轻轻地按压将其直至底部位置伟创动力，而后拧上中心螺丝。舵盘的方向需要维持在小车保持直行状态的时候去处于中立的位置(查看第四部分校准)。
验证方法是，通过用手轻轻去推舵机这个动作，来检查其是不是牢固不存在晃动的情况。要是出现了晃动的状况，那么就需要去加装垫片或者更换更长的螺丝。
舵机采用的标准3线制接线定义，其中关于颜色方面由于品牌不同会稍微存在差异，最终是以实际标识内容来准确确定的。
重要：
大部分小型舵机，像9g舵机，其工作电压处于4.8V到6.0V之间，直接连接控制板5V就行。
那种大扭矩的舵机，像是20kg级别的，需要单独去供电，供电范围是6V到7.4V，坚决禁止从控制 board 那里获取电力，不然的话就会把板载的稳压电路给烧坏掉。
接线的顺序是，要连接GND，接着再去连接VCC，然后连接信号线。在进行通电之前，需要使用万用表来确认正负极不存在短路的情况。
常出现的错误是，把红线跟棕线接反了，在通电之后舵机不转动并且发热，这种时候马上断电，去检查接线情况。
不管是哪一种舵机，在安装完成之后，都一定要校准“中点”位置，也就是小车处于直行状态或者静止状态时的默认角度。
步骤：
1. 编写测试代码（以为例）：
#
Servo ;
void setup() {
.(9); // 信号线接引脚9
.write(90); // 标准舵机中点一般为90°
}
void loop() {}
2. 观察舵机角度：上传代码后，舵机会旋转到中点位置。
3. 要是舵盘还没安装，那就把舵盘朝着最贴近直行的方向套上去（一般输出轴那儿有个限位凸起，得和舵盘缺口对上）。要是已经装了，那就松开舵盘螺丝，把舵盘角度调一下让它指向正前方。
4. 连续进行旋转操作的与舵机中点相关情况是，对于那种360°的舵机而言不存在限位情况，其对应的中点所代表的含义是停止转动，当往其中写入.write(90)这个内容之后，舵机应该呈现出不转动的状态，如果出现了会缓慢转动的状况，那就微小调整数值，也就是在88到92这个范围之间，一直调整到舵机完全静止的状态。
核验：以手动方式转动车轮或者转向连杆，理应不存在较显著的阻力。当小车接通电源之后，前轮大致朝着前方。
1. 进行角度范围测试（针对标准舵机），写下write(0)，再写下write(180)，查看转动角度是不是和车架行程相匹配，要是超出范围（像撞到车架这种情况），在代码里要限制最大最小值，比如write(45)直至write(135)。
2. 负载测试：把小车略微使其处于悬空状态，去运行转向或者驱动指令。舵机转动得平滑，不存在异响或者抖动情况。抖动常见的原因是：电压不足或者PWM频率是不匹配的（标准频率为50Hz，脉冲宽度是500 2500μs）。
3. 运行时长较长：持续工作五分钟，触摸舵机的外壳。温度高于六十摄氏度（烫手）表明过载，需要降低负载或者更换更大扭矩的舵机。
常见问题快速排查表：
再次强调安装成功的三个关键：
1. 固定牢靠：螺丝扭矩适中，舵机无晃动。
2. 接线正确：地线电源信号顺序，大舵机独立供电。
3. 在安装舵盘之前，一定要写入中点角度即90°，不然小车就不能够直线行驶，这叫做中点校准。
行动建议：
刚完成安装之时，马上运行测试程序，此程序会依次输出0°、90°、180°这样的角度数值，之后记录实际出现的转角情况。
保存一份接线照片和代码，便于后续故障排查。
要是将其应用于竞赛或者精确控制方面，那么建议运用舵机测试仪（大概20元）来开展脱机调试，以此排除控制板代码所产生的干扰。
依循上述步骤去操作，你能够于30分钟之内达成一台智能小车的舵机安装，并完成舵机调试。要是碰到未被覆盖的问题，那么请核查舵机数据手册里的脉冲宽度范围，典型值500 2500μs对应的是0 180°。
