发布时间： 2026-04-04
脉冲宽度调制，也就是舵机控制PWM频率，它是决定舵机能否正常工作的核心参数。绝大多数包含模拟舵机和数字舵机的标准舵机，其控制PWM频率是50Hz，对应的周期是20ms。要是使用了错误的频率，就会致使舵机无法转动、出现抖动、产生发热或者造成损坏。
让舵机实现角度定位所借助的并非改变频率，而是PWM信号里的“高电平持续时间”这一脉冲宽度，50Hz属于舵机控制信号的标准频率，此情况表明：
每隔二十毫秒，也就是一秒除以五十赫兹等于零点零二秒等于二十毫秒，就发送一回脉冲信号。

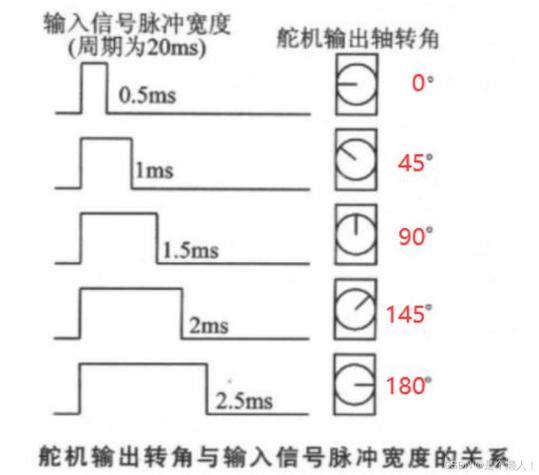

脉冲宽度于0.5ms至2.5ms之间处于变化状态，此对应着舵机转轴从0°到180°（又或是从90°到 90°，这取决于舵机的定义）。
较为常见的对应关系是，0.5毫秒对应着0度伟创动力，1.5毫秒对应着90度，2.5毫秒对应着180度。
实际场景事例为，有一位爱好者，在运用操控舵机之际，错误地把PWM频率设定成了500Hz，进而出现了这样一种状况，舵机发出了尖锐的噪音，并且还出现了剧烈的抖动现象。之后，当把频率重新改回到50Hz的时候，舵机马上就恢复到了正常运转的状态。
使用50Hz频率，不可更改
内部没有MCU，依靠模拟电路比较脉冲宽度
更高频率会导致舵机内部电路无法正确解析信号
兼容50Hz频率，是通用标准
有着一部分专为高速设计的数字舵机，能够去支持更高的频率，像200Hz，还有如同300Hz这样的频率，甚至连333Hz也在其可被支持的范围之内。
使用更高频率可获得更快的响应速度，但需要查阅具体舵机手册
极其关键的提醒：不是所有那数字舵机都能够支持高频。有一位用户呀，在没有查看手册的情形之下，把支持50Hz的数字舵机设置成了250Hz，持续运行5分钟之后舵机过热进而烧毁。一定要将舵机所附带的规格书当作依据呀。
1. 第一步：查阅舵机外壳或说明书
多数舵机，会于侧面标签之上，标注“: 50Hz”，或者“PWM: 50Hz”。要是没有标注的情况，那么就默认为50Hz。
2. 第二步：在控制代码中设置频率
以常见控制平台为例：
，也就是那个Servo库这儿，.(9)，这个操作呢，Servo库它默认会自动去采用50Hz，并不需要手动去进行设置，要注意这一点哦。
ESP32（LEDC），其中，(0, 50, 10)，这里面的参数，依次是通道，频率是50Hz ，分辨率为10位。
Pi（树莓派）（库）：设置脉冲宽度调制频率（针对引脚18），频率为50赫兹。
3. 第三步：验证舵机响应
将1.5ms的脉冲进行发送，此脉冲处于中位，而后观察舵机，看其是否能够回到中心位置，并且不存在抖动现象。
若是舵机手册清楚明白地标明“支持333Hz”或者“高频响应”，那么能够试着进行以下范围。
200Hz：部分中端数字舵机支持
300Hz：高速数字舵机常见频率
333Hz：竞赛级舵机的常见上限
安全操作流程：起始于50Hz，接着逐步提升到100Hz进行10分钟的测试，要是没有出现过热或者异常的情况，进而再提升到200Hz，始终把舵机外壳温度当作判断的标准（温度不超过50°C）。
真实存在的案例情况是，有一个机器人竞赛团队，当有多台机器人一起进行运行的时候，其中的舵机出现了间歇性的失控状况。经过仔细排查之后发现，原来是电源纹波致使PWM频率产生了抖动现象。其解决的方式为，在舵机的电源端并联一个的电容，并且要保证控制板能够实现独立供电。
有一个单稳态电路在舵机内部，这是模拟舵机的情况，或者是MCU定时器，这是数字舵机那种，它专门被设计用来检测，在，20ms周期之内的，脉冲宽度。
若频率是低于40Hz的情况，也就是周期大于25ms，那么舵机会等待过长时间，进而致使响应迟钝，甚至出现超时复位的状况。
若频率高于100Hz（周期<10ms），舵机来不及在下一个脉冲到来前完成位置保持动作，导致内部电机不断换向，产生过热和抖动
关键结论是，若舵机手册没有清晰表明支持高频，那么一直要采用50Hz。除非舵机手册明确标注支持高频，否则永远使用50Hz。
1. 立刻去做：查看你手上全部舵机的规格标识，确定标称频率。要是没有标明，那就默认是50Hz。
2. 对代码进行检查，要去确认，你所拥有的控制程序当中，不存在无意间对PWM频率作出修改的情况，就好比对ESP32而言，其函数的第二个参数必然得是50。
3. 验证示波器，通过示波器或者逻辑分析仪，去测量控制引脚输出的实际PWM频率，要力求确保其精确处于50Hz±5%的范围，也就是处于47.5Hz至52.5Hz之间。
4. 可供选择的另外一种方案是：要是需求为具备更高的响应速度伟创动力舵机，那就去采购那种明确有着“支持333Hz”标注的数字舵机，同时要严格依据手册来进行设置。
最终得出的结论是：舵机控制PWM频率的标准答案乃是50Hz。所有的舵机，不管是模拟的还是数字的，均可安全运行在50Hz。在使用更高频率之前，一定要查阅具体的舵机手册，不然的话，就有可能导致永久损坏。把频率设置成50Hz ，这可是确保舵机正常工作的最为可靠的方法。
