9克舵机尺寸是多少？标准长宽高全解析

一、 最典型9克舵机尺寸（占市场70%以上）

秉持行业通用模具数据，最为普及的9克塑胶壳模拟舵机，其常用于固定翼飞机、小型机器人，尺寸是：

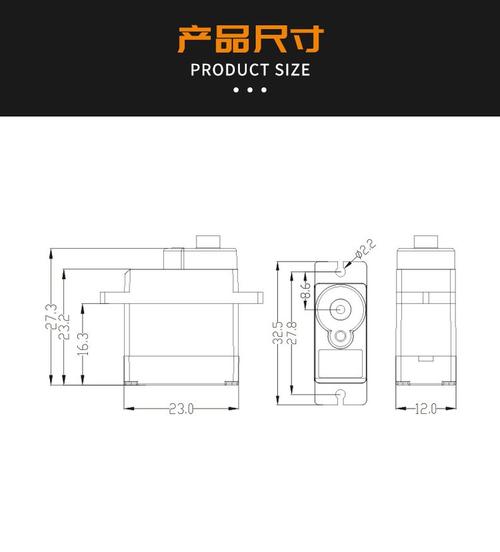

实际存在的案例当中，时常能够见到的9克微型舵机，要是没有特别标注“加高”或者“全铝”款式的那种，经过实际测量之后的尺寸是23.0mm×12.4mm×22.0mm，它能够直接去替换绝大多数处于9克级别时适用的各种应用场景。

二、 其他常见变体尺寸（核对）

由于材料以及功能方面存在着差异，9克舵机有着三种主流尺寸，要依据实物或者规格书来进行确认。

值得着重提醒的是，那种加高型的，其高度为28.3mm，还有全铝标准型的伟创动力，高度是26.6mm，这两种都绝对不可以跟普通的22mm高的舵机直接进行互换操作，倘若强行开展安装行为，极有可能致使机臂出现干涉状况，或者导致无法将舱盖闭合起来。

三、 如何准确获取9克舵机尺寸（三步法）

1. 测量实物： 使用游标卡尺测量：

长度：外壳前后两端（不含耳片凸出部分）

宽度：外壳左右最宽处（通常为电机侧）

高度：底盖平面至顶部输出轴根部

2. 如为网购情形，查找规格书关键字段时伟创动力舵机，要么搜索“9克舵机 尺寸图”，要么查看产品页里的“长×宽×高”参数，同时要留意区分“总高”和“壳高”。

3. 进行安装孔位的核对工作，除开外形尺寸这一因素之外，要去确认安装耳片孔的中心距离，对此常见的尺寸是27.5mm，同时还要确认输出轴的高度，一般来说该高度是高出壳顶2 3mm。

四、 行动建议：确保替换成功

强调核心要点 9 克舵机不存在单一尺寸，最为常见的尺寸是 23×12.4×22mm，然而加高型尺寸为 28.3mm 的以及微型空心杯高度是 17.6mm 的同样是较为常见的。

进行强制性的操作：在着手购买替换件以前，要使用卡尺去实际测量安装舱的尺寸，然后要按照上述表格来挑选与之相匹配的型号。千万不要仅仅依靠“9克”这个名称去进行判断。

错误典型案例：有用户去购买了“9克金属齿舵机”，然后直接替换掉原本的塑胶壳舵机。该用户没有留意到新舵机的高度是26.6mm，原本高度为22mm，最终致使机翼舵面出现卡死的情况。

经过思考得出这样的结果：只有当对长宽高这三个维度通过测量，并确认它们每一维都与安装空间相匹配之后，才能够确保那9克的舵机实现正常情况下的运用。

马上执行：拿起卡尺，去测量您当下所拥有的舵机或者安装舱的实际尺寸，再对照本表第二部分里的三种主流规格，从中挑选出正确的型号。
