凭借详尽的图解阐释，以及细致的步骤剖析，为您全面剖析舵机转向结构的内部构成，各零件功能，还有精确转向控制得以达成的原理。不论您身为机器人爱好者，工业自动化工程师，亦或是学生，本文都会助力您迅速通晓舵机的转向机理。
一个由控制信号输入开始，经电机转动，再到减速增扭，接着是角度反馈，然后进行误差修正，直至精确定位的过程，才是舵机达成精准转向的本质所在，它是一个闭环控制系统。其工作流程能被概括成这样：控制信号输入 ，电机转动 ，减速增扭 ，角度反馈 ，误差修正 ，精确定位。
核心结论：舵机不是单纯的电机转动，它是借助内置的电位器，也就是角度传感器，去实时检测输出轴的位置，同时就输入的目标信号进行持续性比较，进而形成“信号 位置”负反馈闭环，最终达成角度误差少于正负1°这么精准的转向控制。

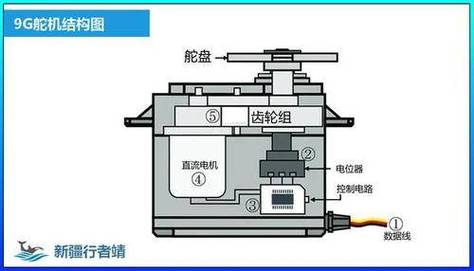

以下四个核心机械以及电子部件，共同完成转向动作，构成了一个标准的舵机，这里以最常见的3线且180°旋转的舵机作为例子 ，它们协同工作 ，完成转向动作。
如下图（文字描述版本）所示，呈现出了从您发出那指令开始，直至舵机实实在在完成转向的一整个完整闭环流程。
步骤 1：信号输入
朝向舵机信号线，外部的控制器，像是以及遥控接收机伟创动力，发送出一个PWM信号，这个信号的周期是20ms，脉宽处于0.5ms至2.5ms之间。
脉宽0.5ms → 目标角度0°
脉宽1.5ms → 目标角度90°（中位）
脉宽2.5ms → 目标角度180°
步骤 2：信号解析与目标设定
用于舵机内部的控制板，会去捕获PWM信号的高电平时间，之后把这个高电平时间，转换成为与之对应的目标角度值，像那1.5ms对应的就是90°。
步骤 3：位置反馈
控制板与此同时读取电位器当下的电压值，将其换算成输出轴的实际角度，举例来说电位器在这个时候处于中位，反馈电压是2.5V，与之对应的实际角度为90°。
步骤 4：误差比较与决策
控制板内部比较器计算：目标角度 实际角度 = 偏差值。
当偏差大于 0，此处偏差特定为目标角度大于实际角度时，就要控制电机进行正转操作伟创动力舵机，而电机正转的方向，也就是顺时针或者逆时针方向，这是由齿轮设计所决定的。
偏差 < 0 → 控制电机反转
偏差 = 0 → 停止电机驱动，保持位置
步骤 5：驱动执行
H桥驱动电路依据那决策产生的结果，朝着直流电机的两端输出正向的电压、反向的电压或者零电压的情况，从而致使电机开始进行转动。
步骤 6：减速与输出
电机高速转动开始，借助减速齿轮组多级啮合这种方式，其转速在这个过程中逐级降低，同时扭矩在这个过程中逐级放大，最终驱动输出轴朝着目标方向旋转，输出轴旋转时速度较低，但是扭矩巨大。
步骤 7：实时监控与闭环
以下是改写后的内容：在输出轴转动之际，电位器不间断反馈全新的角度位置。控制板以毫秒级别的频率反复进行步骤3 6，从而构成一个高速闭环。当实际角度极为接近目标角度（一般误差小于0.5°）之时，控制板停止电机驱动，输出轴精准锁定于目标位置。
根据不同应用场景，舵机转向结构主要有以下几种变体：
1. 标准180°舵机（最常见）
机械限位，其输出轴之内存在物理挡块，齿轮组内部同样有物理挡块，以此来限制旋转范围，该范围大约是从0°到180°。
电位器：满量程电阻对应0180°线性范围
控制方式：PWM脉宽与角度成线性对应
典型应用：机器人关节、舵面、云台
2. 连续旋转舵机（360°舵机）
结构差异：去除了机械限位挡块，或更换为多圈电位器/磁编码器
对控制本质而言，已并非角度控制，而是速度以及方向控制。PWM处于1.5ms（中位）时，意味着停止；当为1.5ms时，则是反向旋转。
注意：无法像标准舵机一样定位到某个具体角度
3. 线性舵机（推杆式）
结构差异：将旋转运动通过丝杆或齿条转换为直线往复运动
主要的关键部件有，电机，还有减速齿轮，再有丝杆螺母副，另外还有直线电位器，或者是那种旋转电位器借助连杆机构做转换之后的部件。
输出：推力（单位：N或kg）和行程（单位：mm）
案例：六足机器人单腿关节驱动
每个腿部，有着三个方向的活动自由程度，分别是髋关节、膝关节以及踝关节，要精确地操控每一个关节，使其在零至一百二十度的范围之内，能够迅速且平稳地进行转动。
机型选择：符合标准设定的金属材质齿轮所构成的数字舵机，其具备的扭矩能力为15kg·cm，转速表现是在6V电压下，以0.12秒的用时完成60°的转动幅度。
结构连接方面，舵机输出轴接着采用法兰盘达到与腿部连杆达成直接连接的目的，而舵机外壳则是被固定于机体框架之上。
转向时的过程是这样，主控器发出120°那样的目标信号，然后去往舵机那里，造成其内部闭环驱动电机开始正转，接着减速齿轮组带动输出轴进行旋转，同时电位器实时做着反馈，等到达120°之后马上便锁止，以此来抵抗外部负载的情况了。
结果是，当每条腿关节遭受地面反作用力之际，它依旧能够维持设定角度，进而达成稳定行走姿态。
故障现象 可能原因（与结构相关） 解决建议 |
: : : |
舵机完全不转 1. 直流电机烧毁
2. 减速齿轮卡死（异物或齿崩）
3. 控制板H桥电路损坏 1. 万用表测电机绕组电阻
2. 拆开检查齿轮组
3. 更换控制板或舵机 |
转向抖动或无法定位 1. 电位器磨损或接触不良
2. 减速齿轮回差过大（齿隙）
3. 控制信号受干扰 1. 用示波器测电位器输出是否平滑
2. 更换为金属齿轮或高精度舵机
3. 检查PWM信号线屏蔽 |
只能单向转动 1. 控制板H桥单侧MOS管击穿
2. 电位器反馈出现断线情况，致使一直被检测成单边极限， 1. 对控制板进行更换。
2. 检查电位器三根引线（VCC、GND、SIG） |
扭矩明显变小 1. 减速齿轮磨损或润滑干涸
2. 电机磁钢退磁
3. 供电的时候电压不足，或者电流也不足。对其执行清洁操作，并且要加注塑料专用润滑脂，或者金属专用润滑脂。
2. 使用额定电压（通常4.8V7.4V）
3. 确保电源能提供至少2A峰值电流 |
突出舵机精准转向根本所在：其得以实现精准转向，关键根源是内部整合了“直流电机 + 减速齿轮组 + 电位器 + 控制板”这种四位一体的闭环反馈结构。其中，减速齿轮组承担着把高速低扭转变为低速高扭的任务，而由电位器和控制板形成的闭环系统负责随时校准角度，保证输出轴精准抵达并锁定在指定位置，这就是舵机能够精密转向所在。
行动建议：
1. 于断电之后，谨慎拆开废旧舵机外壳，要留意不可丢失弹簧、垫片等小零件，随后结合本文第二部分的四部件图样还有第三部分提及的流程，逐个去识别减速齿轮的传动路径、电位器所处位置以及电机引出线，进而直观领会齿轮啮合以及角度反馈在物理层面的达成方式，此为亲手拆解验证的流程。
2. 可供选择的型号检查清单：于您即将开展的下一个项目里挑选舵机之际，请依照以下所罗列的顺序去确认相关需求：
需要角度控制还是连续旋转？（选标准舵机还是连续旋转舵机）
有没有对于最大扭矩的要求呢？它是通过负载重量乘以力臂长度再乘以安全系数来得出，而安全系数通常选取二到三倍这么范围的值。
转向速度要求？（快速响应选高速舵机，大扭矩选大扭矩舵机）
控制系统所对应的工作电压究竟是不是匹配的呢，（常见的工作电压存在5V或者6.6V 7.4V这样的情况）？
齿轮所采用的材质，是那种具备安静且价格低廉特性的塑料齿轮呢，还是拥有耐用以及抗冲击性能金属齿轮呢？
3. 信号测试，要运用或者PWM信号发生器，去测试舵机在0°这个典型位置所对应的PWM脉宽，此脉宽通常为0.5ms，接着测试舵机在90°这个典型位置对应的PWM脉宽，其通常是1.5ms，然后测试舵机在180°这个典型位置对应的PWM脉宽，一般为2.5ms，之后据此建立您自己项目的映射表。
按照上面所列出的相关系统架构图、流程剖析以及可实际操作尝试的一些建议，您应该在已然完全深入理解舵机转向结构基于何种运行机理以及实际运用重点要点的基础之上。要是您有进一步想要去弄明白舵机的PID控制怎样进行或者多个舵机同步驱动相关内容的需求，那么您可以在接下来所做的提问当中清晰明确具体的需求要点。
