你可曾有过这般好奇呢：为何给予舵机一个简易信号，它便能精准地停留在某一角度处？就像车的转向轮那样，像机器人手臂的关节那般，每次均能精准复位。这背后完全依靠着“舵机控制器”在进行实时指挥。本文将会直接采用动画演示的思路，为你剖析舵机控制器的完整工作原理——不需要任何品牌方面的知识，仅仅观看核心逻辑。
舵机控制器身为舵机内部的“大脑 + 肌肉协调中心”，其核心任务就单单有一个，那便是将输入的控制信号，好比PWM信号，转化成舵机输出轴的精准角度位置。
常见场景举例：
在车转向操作里，遥控器发出一个转向方面的指令，舵机控制器经由该指令而去驱策电机进行转动，凭借电机转动达成让车轮精准地转到对应角度的效果，像左转30°这种特定角度，并且在路面出现颠簸状况的时候能够自动作出修正动作来维持角度。
其为先有控制板发出“关节转到90°”的信号事宜，再有舵机控制器驱动齿轮组的情况，进而使机械臂稳定停在90°位置之所为伟创动力舵机，且即便受到外力也能够抵抗并回正，此为机器人关节的相关表现。
如果没有舵机控制器，电机只会盲目旋转，无法定位任何角度。

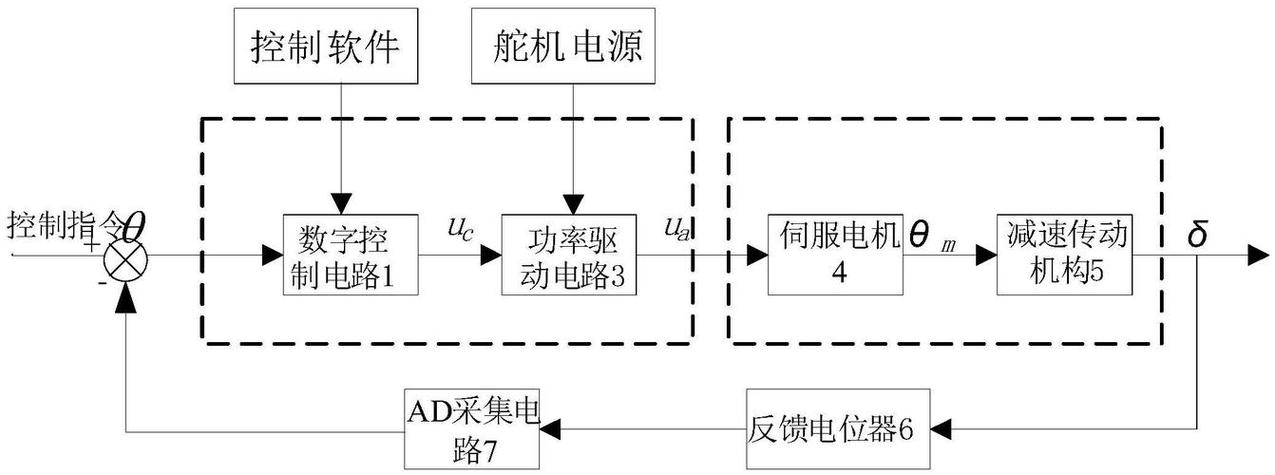

对于舵机控制器而言，其本质实际上是属于一个闭环位置伺服系统。而动画演示一般而言通常会依照顺序依次展示以下这三个呈现出连续性的动作：
1. 接收指令 → 控制器读取外部信号，解算出“目标角度”。
2. 进行检测的当前状况是，内置的电位器也就是角度传感器，能够实时去测量输出轴的“当前角度”情况。
3. 1. 控制器会对“目标角度”以及“当前角度”展开比较。2. 要是存在差错，便会驱动电机进行正转或者反转。3. 一直到差错变为零为止。
关键结论是，舵机控制器的工作原理在于，一直持续地对比目标位置跟实际位置，迅速快速地去弥补两者之间的差距，以此达成精准精确的角度锁定。
以下按照动画演示中通常出现的顺序，逐一说明每个模块的功能。
发出的信号是标准舵机运用PWM，也就是脉宽调制信号，其周期一般是20ms，高电平的宽度处于0.5ms至2.5ms之间。
这里存在着这样一种对应关系，即：0.5毫秒时对应的是0度角度；1.5毫秒时对应的是90度中间角度；2.5毫秒时对应的是180度角度（要注意具体范围因为舵机型号会存在略微的差异）。
动画进行演示，其会呈现出一条脉冲波形，当脉冲宽度出现变化时，屏幕上与之对应的角度指示器会同步进行转动。
位置：安装在舵机输出轴末端的齿轮上。
电位器会随着轴的转动，发生相应变化，其电阻值呈现线性改变，进而转化成0到5V之间的电压信号，以提供给控制器。
动态画面展示，借助一个处于转动状态的变阻器图标模样的东西，随时呈现当下角度的数值情况，像是“当前角度等于45°”这样的表述。
做运算，目标角度的数值，减去当前角度的数值，得出的结果是误差值，可以是正的，也可以是负的，或者是零。
决策逻辑：
误差 > 0（目标角度更大）→ 控制器输出“正转”指令；
误差 < 0（目标角度更小）→ 控制器输出“反转”指令；
误差 = 0 → 控制器输出“停止”指令。
通过动画进行演示，呈现出两个数字，分别是目标数字以及当前数字，对这两个数字进行动态的差值计算，并且利用箭头来指示电机的转动方向。
功用是，把控制器输出的那种微弱的控制信号，也就是mA级的信号，予以放大，放大成足以能够驱动电机的电流，此电流范围是数百mA至数A。
典型电路：H桥驱动电路，实现电机正转、反转、刹车。
进行动画演示，呈现电流流向图，正向转动之时，电流自左向右穿过电机，反向转动之际，电流方向相反。

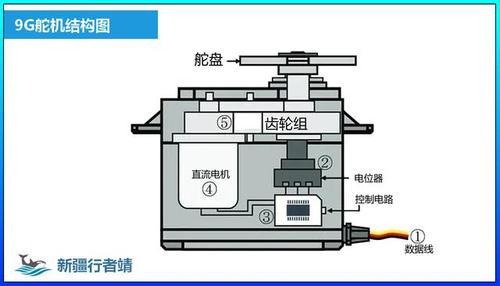

功能是，把电机那种处于高速运转状态（达到数千rpm）的情况，转变为低速且具备大扭矩输出的状态，与此同时，还能够促使电位器一同进行转动。
来看动画演示，呈现这样一组情况，一组齿轮动画是逐级放大的，通过它来显示，电机小齿轮带动大齿轮这一过程，最终输出轴会缓慢转动。
若你去观看一个符合标准的舵机控制器原理所形成的动画，它将依据以下的时间线来进行呈现。
重要的观察点在于，即便处于停止的状态，要是有外力致使输出轴出现偏离的情况，那么控制器就会马上启动电机，将其拉回到原来的角度，而这便是舵机“保持扭矩”的由来之处。
理由缘由是，电位器反馈信号存在噪声过大的状况，或者是控制器比较频率处于过低的情形，进而致使出现反复过冲修正的现象。
解决办法：查看供电电压是否呈现稳定状态（通常是 3A 以上的电流情况），防止信号线出现过长的状况。
其中缘由在于，控制器已然发出驱动指令，这种情况下，电机却出现堵转状况，而堵转的原因是负载过大或者齿轮卡死了。
将电源马上切断，通过手动方式转动输出轴，以此来查看是否出现卡死的状况，把外部所承受的负载予以减轻。
原理方面的原因在于，所输入的PWM信号，其脉宽范围出现了问题，具体表现为，比如仅仅接收到了处于1.0ms至2.0ms这个区间的信号。
需要进行的解决办法是：查看信号源输出的范围，或者运用舵机测试仪去校准脉宽和角度之间的映射。
舵机控制器的工作原理，能够以一句话进行概括，它借助“目标角度对实际角度”的实时闭环比较，促使电机自动弥补差距，最终达成精确的角度锁定以及抗外力扰动。所有动画演示的核心要点，皆是为了使这个“比较至驱动再到反馈”的循环进程呈现出可视化的效果。
1. 当下即刻着手去做验证，使用一个符合标准的舵机，以及或者舵机测试仪，输出脉宽为1.5ms的PWM信号，瞧瞧舵机是不是转到90°，接着亲手试着去掰动，以此感受保持扭矩。
2. 针对视频平台，查找下述两类演示动画：“舵机闭环控制动画”以及“伺服电机原理3D演示”，于搜索结果里，挑选时长在1分钟至3分钟之间、含有电位器与齿轮组进行拆解展示画面的视频，然后依据本文相应模块，逐个加以识别。
3. 实际应用方面的排查情况是这样的：要是你的设备出现了舵机异常这种状况，那么要依据第五部分所提到的“原理原因”来进行反向定位，也就是要从信号源、供电以及负载这三个不同的方向去展开排查，如此做效率才是最高的。
去理解舵机控制器的原理伟创动力，这就等同于掌握了所有角度方面控制类设备，像伺服电机、云台以及机器人关节等这些设备的共同基础所在。当下，你能够运用这套闭环思维去对任何位置控制系统进行分析了。
