您有没有碰到过这样的情形呢伟创动力舵机，在组装一台机械臂之际，舵机老是没办法精准地停在您期望的位置，又或者在调试小车转向之时，舵机转动的角度跟预期全然不相符。而这些问题的根源，寻常都是冲着同一个核心去的，那就是PWM控制信号没有设置妥当。本文会给您呈上一套标准化的舵机PWM控制方案，好让您能够精准地把脉冲宽度转变成任意所需要的角度。
舵机角度的控制，是依据PWM（脉冲宽度调制）信号里，高电平持续的时长来进行的，并非信号的频率，也不是占空比百分比。这是最为关键的，同时也是最容易被误解的技术要点。

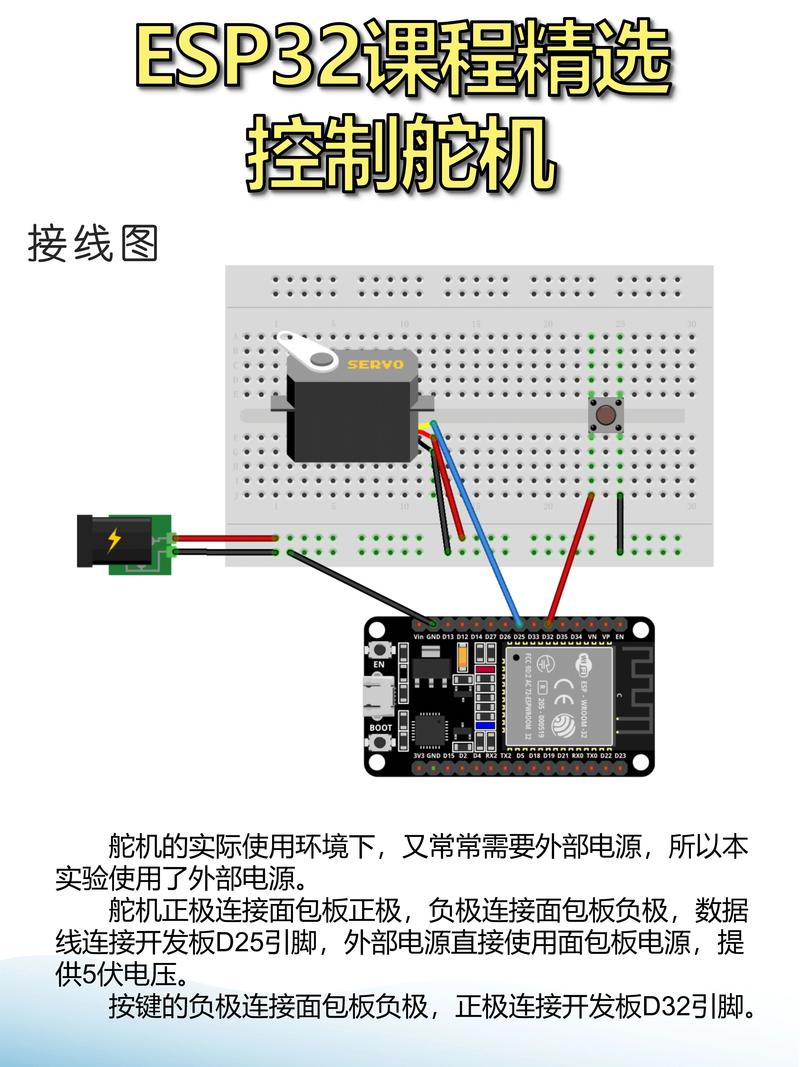

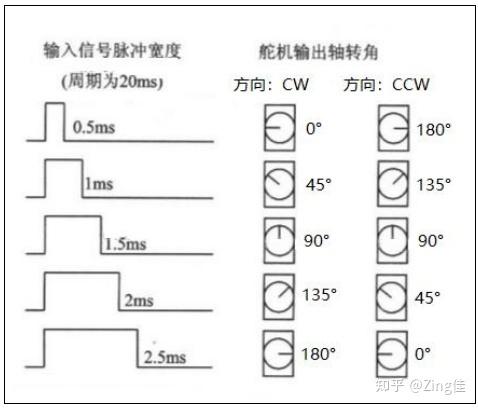

标准舵机的角度与脉宽对应关系（周期20ms）：
0度对应：0.5ms高电平
90度对应：1.5ms高电平
180度对应：2.5ms高电平
核实其来源，上述那些数据，契合行业内部标准模拟舵机控制规范，此规范参考了诸如、Hitec等主流舵机厂商的技术手册。
使用以下公式计算任意目标角度对应的脉宽：
脉宽(ms) = 0.5 + (目标角度/180) × 2.0
计算示例：
角度为目标的45° ，脉宽等于0.5加上，45除以180的结果乘以2.0 ，等于0.5加上0.5 ，得出结果为1.0ms。
目标角度为一百三十五度，脉宽等于零点五加上一百八十度分之一百三十五度乘以二点零，等于零点五加上一点五，等于二点零毫秒。
以下为通用的PWM输出逻辑，适用于任何支持PWM的控制器：
初始化：
设置PWM频率为50Hz
设置PWM周期为20ms
设置角度函数（输入：角度值angle）：
脉宽 = 0.5 + (angle / 180) × 2.0
占空比 = 脉宽 / 20 × 100%
输出PWM信号（占空比 = 计算结果）
等待舵机转动完成（约100300ms）
实际存在这样一个案例：有一位身为机器人爱好者的人伟创动力，在对六足机器人展开调试操作的时候，其腿部关节处的舵机一直都没办法达成同步运动的状态。经过仔细排查之后发现，在其代码当中，错误地依照50Hz基准来计算占空比，最终致使实际输出的脉宽变成了理论值的2.5倍。当把代码修正为标准的计算公式之后，所有的关节一下子就达成了精确同步的效果。
原因分析：
PWM信号频率不稳定（误差超过±5%）
供电电压不足（5V舵机实际电压低于4.5V）
信号线与电源线共路产生干扰
：
1. 使用独立稳压电源为舵机供电（电流不低于1A/每舵机）
2. 控制器的GND与舵机电源GND共地
3. 信号线使用屏蔽线或与电源线保持2cm以上间距
原因分析：
舵机类型不匹配（180°舵机使用了360°舵机的控制参数）
脉冲范围未校准（实际0°对应0.6ms而非0.5ms）
：
1. 验证舵机标准，常规舵机行程是一百八十度，三百六十度的舵机能够持续转动。
2. 执行硬件校准：实测舵机0°和180°的实际脉宽边界值
3. 角度公式在重新映射时：要运用实测的最小值A以及最大值B，此时公式变作：脉宽等于A加上，目标角度除以180的结果，再乘以B与A的差值。
排查清单：
[ ] 检查电源指示灯是否亮起
针对PWM信号引脚，借助示波器或者逻辑分析仪展开是否存有波形的测量。
[ ] 确认控制器的PWM引脚支持50Hz频率输出
[ ] 验证代码中PWM功能是否已正确初始化
关键的说明：以上的分类是依据行业内部通用的标准，而实际的参数以您所运用的舵机的官方数据手册作为标准。
当同时控制多个舵机时，采用分时脉宽调制策略：
1. 在一个20ms周期内，为每个舵机分配独立的高电平时间段
2. 所有舵机共用同一个周期起始点
3. 任意两个舵机的高电平时段不得重叠
若直接输出目标角度，那么就竟然会致使舵机瞬间进行跳转，并且要是长期使用的话，还将会加速齿轮出现磨损。：
软启动：
当前角度 = 当前实际角度
目标角度 = 用户输入角度
步进值 = 1度
每次循环：
若当前角度 < 目标角度：当前角度 += 步进值
若当前角度 > 目标角度：当前角度 = 步进值
输出当前角度对应的PWM
延迟10ms
直至当前角度 == 目标角度
对于带电位计反馈的舵机，可通过读取反馈电压实现闭环：
1. 连接舵机反馈引脚（通常是橙色或白色线）
2. 读取ADC值（04095对应03.3V或05V）
3. 开展一件事情，这件事情是把ADC值进行转换，转换的目标是变为实际角度，实际角度有其得出的方式，方式是用ADC值去除以ADC最大值，再将所得到的结果乘以180°。
4. 比较实际角度与目标角度，误差超过±1°时重新输出PWM
1. PWM高电平持续时间决定舵机角度，其与频率并无关联，而这乃是控制正确的前提条件。
2. 标准映射关系是，0.5毫秒对应0度，1.5毫秒对应90度，2.5毫秒对应180度——要依据这个来开展计算。
3. 供电独立且稳定——90%的控制异常源于电源问题
4. 用以进行控制的周期，其规定的数值是20ms（也就是50Hz），一旦出现偏离这个数值的情况，就会致使舵机产生发热情形或者出现响应方面的异常状况。
为了确保您的舵机控制项目一次成功，请按以下顺序执行：
第一步：验证基础通信
用示波器或逻辑分析仪测量PWM输出引脚，确认波形正确
第二步：单舵机开环测试
逐次输出脉宽为0.5毫秒、1.5毫米、2.5毫米的情况，查看舵机是不是分别停留在0度、90度、180度的位置。
第三步：线性度验证
每隔10°就输出一回与之对应的脉宽，借助角度尺去测量实际的角度，进而计算出误差。
第四步：多舵机联动测试
从两个舵机开始，逐步增加数量，每次增加后测试10分钟稳定性
第五步：长期运行验证
让舵机连续运行8小时，每2小时检查一次发热情况和位置精度
依照以上流程，将会达成准确、稳定的角度控制，进而能够全面掌握舵机的 PWM 控制技术，在实际项目里得以展现。要是于操作进程中遭遇文本未涉及的任何异常状况，要用示波器来确认 PWM 信号参数，这可是最火速定位问题的举措。
