在机器人、航模、智能车等项目里头,舵机调试属于最高频的操作之一。不管你用的是模拟舵机,还是数字舵机,调试的核心目标一直都是一样的:要让舵机依据指令准确、安稳地运动到目标角度。本文直接给出从一开始完成舵机调试的完整操作途径,包含接线确认、信号设置、参数校准以及故障排除整个流程。所有步骤都是基于通用技术标准,不涉及任何特定品牌。
在开始进行通电调试以前,需要依照一下次序去进行查看,如果做不到这样,那么就可能致使舵机受到损害或者没办法正常地开展工作。
1. 确认舵机类型与信号协议
舵机主要分为三类:
PWM模拟舵机,其运用50Hz(周期为20ms)的PWM信号,脉宽范围之中,通常是500μs至2500μs的区间,此区间对应的角度范围是0°至180°或者是0°至270°的范围(具体的角度范围依据型号来确定)。其中,中位脉宽为1500μs时对应的角度是90°。
PWM数字舵机,它同样运用PWM信号,不过其内部处理器响应更为迅速,能够接受更高频率,最高可以达到333Hz。
串行总线舵机,它借助RS485、TTL等接口来发送指令包,在此过程中需要去查阅具体的通信协议,像是波特率、指令格式这些方面的内容。
2. 核对电源电压与电流能力
舵机标称的,用于表明其正常运转时所需的工作电压值,常见范围在4.8V至8.4V之间,这个电压范围所对应的工作情况,要与实际所使用的供电电源相互匹配才行。严格禁止超出规定电压范围,进行使用操作。
单单一只舵机,其堵转时的电流能够达到1.5A至3A这个范围(大扭矩的舵机电流会更高)。在进行调试操作的时候,建议采用可调稳压电源并且设置限流,防止因通过USB口或者电池直接供电,从而致使电压急剧下降或者致使设备被烧毁。
实际操作案例呈现:有一位用户,运用5V/1A的USB为两只符合标准的舵机供应电力,在两只舵机一同进行转动的时候,电压下降到了3.8V,致使舵机不停地重新启动。当更换成6V/5A的稳压电源之后,故障便消除了。

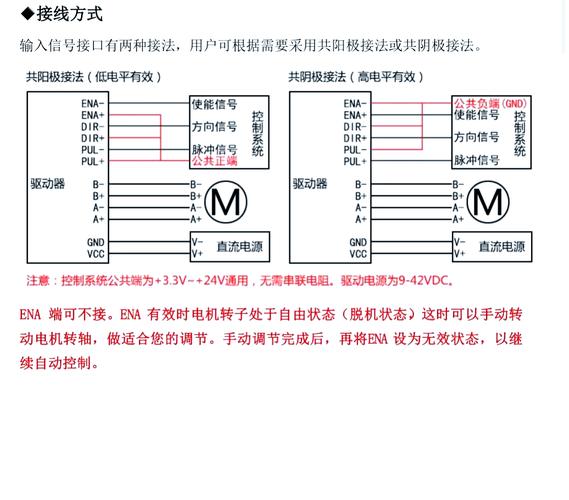

3. 物理连接与信号线确认
那种标准的三线接口,呈现这样的情况,棕色与黑色这两者所对应的是地线,也就是GND,其中红色对应着电源正极,也就是VCC,而橙色或者白色对应的是信号线,也就是PWM或者串口。
用时,对于面包板或者杜邦线,要保障接触处于良好状态。而这时,信号线得连接往控制器,像单片机乃至于遥控器接收机类的,与之相对应的PWM输出引脚或者串口引脚。
![]()
步骤1:输出固定中位信号,验证舵机是否回中
控制器输出的PWM参数是,周期为20ms,也就是频率为50Hz,脉宽是1500μs。
舵机应旋转至机械中位(通常为90°)。如果明显偏离,说明:
信号线接错或无输出 → 用示波器或逻辑分析仪检查波形。
舵机的中位定义存在差异,部分品牌采用1520μs或者1470μs,这种情况下,要去查阅数据手册,进而调整脉宽。
那种能够快速进行验证的方法是,把信号线断开之后,舵机保持处于自由的状态,然后用手轻轻地去转动输出轴伟创动力舵机,此时应该是不存在异常阻力的,要是内部出现卡死的情况,那么要断掉电源去检查齿轮组。
步骤2:测试最小和最大脉宽对应的角度
慢慢地减小脉宽,变化方向是从1500μs往下,此时舵机会朝着一个方向来转动。要去记录当达到停止点之际的脉宽值,这个脉宽值一般是处于500μs至700μs之间。
渐渐地增大脉之宽度,是朝着向上这个方向一直抵达2500μs,此时舵机朝着相反的方向开始进行转动,而后记录下停止时的脉宽数值。
倘若脉宽超出了相应范围之后 ,后舵机持续尝试转动同时发出那种“滋滋”的声音 ,那么就马上停止 ,这表明该舵机所允许的脉宽范围更为狭窄 (像是800μs~2200μs这样)。要是长时期超出范围去使用 ,就会致使电机或者驱动芯片被烧毁。
步骤3:线性度校准(用于高精度应用)
使用角度传感器或编码器测量实际转角。
获取5至10个脉宽的点,像1000微秒、1200微秒、1500微秒、1800微秒、2000微秒这样的,去记录与其对应的实际角度。
构建脉宽朝着角度的线性对应表格,对于非线性误差超出正负2度的舵机,在程序里要进行插值补偿。
步骤4:动态响应测试
快速下达两个彼此处于极端状态位置的指令(倘若为500微秒至2500微秒这样子),去观测舵机是不是会出现那种抖动、过冲这种情形或者出现异响。
倘若数字舵机发生剧烈抖动的状况,那么有可能是控制器PWM频率跟舵机不相匹配。数字舵机一般而言支持更高的频率,不过建议从50Hz入手展开测试。
连接串口,串口为TTL或者RS485,要保证波特率、数据位以及停止位,和舵机规格相一致伟创动力,舵机规格常见的有9600/。
发出回读指令,去获取舵机ID以及当前角度。要是没有响应,就要检查总线冲突(同一总线上ID重复这种情况)或者终端电阻配置。
采用厂家所给予的调试软件,仅用于举例表明,并非推荐特定品牌,或者自行去编写指令,以此来发送位置参数,发送速度参数,发送扭矩开关参数句号。
重要的点在于,一定要先去发送那个扭矩释放的指令,之后才能够手动地转动输出轴,不然的话就有可能会造成齿轮的损坏。
一次次重复核心这一观念:任何舵机相关调试,都必然得依照“电源供给要充足,信号需得标准,范围予以校准,动态进行测试”这样一种刚性十足的顺序。要是跳过其中任意一步,那就极有可能引发舵机出现抖动状况,行程变得不准,甚至会致使舵机被烧毁。
行动建议:
1. 留存一份调试信息记录表单,其中涵盖舵机的型号,以及实际测量得出的中位脉宽数值,还有最小脉宽与最大脉宽的数据情况,包括工作时所需的电压数值,以及空载状态下的电流数值。
2. 先将测试平台(涵盖控制器、舵机以及稳压电源)单独搭建起来,在正式组装到项目之前,把所有调试步骤都完成。
3. 若碰到本文没列举出来的异常情况,比如说舵机反转方向这种,要优先去查阅该舵机官方数据手册里的“时序图”以及“极限参数”,千万别去尝试超出标称范围的信号。
这般依照上述流程去操作,90%以上的鉴于舵机调试所产生的问题能够在10分钟之内被解决。把本文之中的步骤进行截图或者加以打印,粘贴在调试工位以此作为标准的检查清单。
