智能车舵机控制程序从入门到精通

发布时间: 2026-04-16

这里为您系统剖析智能车舵机控制程序的关键原理,以及标准实现办法和常见问题解决举措。不管您是头一回搭建智能车,还是想要现有的控制程序,这里给出从硬件连接直至代码实现的整套操作指南

01舵机控制程序的核心目标

智能车舵机控制程序的主要核心任务为,把控制信号转变为前轮精准的转向角度。一个稳定且可靠的控制程序同时符合三个重要指标,角度响应产生的误差要小于1度,控制周期需稳定处于。控制周期稳定在20ms(毫秒),在电池电压出现波动之际保持扭矩不衰减。

实际事例呈现:有一支智能车参赛团队,于调试进程里察觉到伟创动力,车辆在直线行进当中频繁地出现轻微的左右摆动状况。经过仔细排查之后得知,问题的根源是控制程序里面没有设置舵机中位死区,从而致使方向控制信号在零点附近不间断地抖动。在添加了±5微秒的中位死区以后,车辆直线行驶时的稳定性得到了显著提升。

02舵机控制的基础原理

构成舵机内部的,是控制电路、直流电机、减速齿轮组以及位置反馈电位器这四部分。通过输出周期为20ms,脉宽处于0.5ms至2.5ms之间的PWM(脉冲宽度调制)信号,控制程序得以指定目标角度

脉宽时间 对应角度 典型应用场景
0.5ms 0度 最大右转
1.0ms 45度 右转
1.5ms 90度 直线行驶(中位)
2.0ms 135度 左转
2.5ms 180度 最大左转

关键数据的来源是,上述脉宽与角度的对应关系,是遵循舵机行业通用标准的,也就是、JR等主流品牌通用规范,在实际应用之中,±50微秒的脉宽偏差处于可接受范围之内。

03标准硬件连接方案

必备元件清单

智能车舵机(标准3线接口)

微控制器(如、STM32等)

6V稳压电源或电池组(电压范围4.8V7.4V)

杜邦线若干

接线规范

1. 舵机棕色/黑色线 → 电源负极(GND)

2. 舵机红色线 → 电源正极(+5V~+6V)

3. 舵机橙色/黄色线 → 微控制器PWM输出引脚

留意,舵机在启动的那一瞬间,电流能够达到1至2A ,它要单独进行供电 ,严格禁止从微控制器的5V引脚去获取电力 ,不然的话就会致使微控制器复位或者损坏。

04核心控制程序实现

以下提供两种主流平台的完整控制程序框架:

4.1 平台标准程序

#
Servo ;
int  = 9;        // PWM信号引脚
int  = 1500; // 中位脉宽(微秒)
int  = 450;      // 最大转向脉宽增量
void setup() {
  .();
  .(); // 归中
  delay(500);
}
void loop() {
  // 示例:根据传感器输入控制转向
  int error = (); // 读取路径偏差(100到+100)
  int  =  + (error  4, , );
  .();
  delay(20); // 20ms控制周期
}
int () {
  // 此处替换为实际传感器读取代码
   0;
}

4.2 STM32标准程序(HAL库)

// 定时器2通道1输出PWM
// 预分频器:721, 自动重载:200001 → 20ms周期
// 脉冲值:1000~2000对应0.5ms~2.5ms
void (int angle) {
  // angle: 0~180度
  int pulse = 1000 + (angle  1000 / 180);
  E(&htim2, , pulse);
}
// 主循环中调用
while(1) {
  int  = le(); // 计算目标角度
  ();
  (20);
}

05常见问题与

问题1:舵机抖动或异响

原因:PWM信号不稳定或电源纹波过大

进行处理:于舵机电源引脚处,将1000μF电解电容与0.1μF瓷片电容予以并联;对PWM引脚是不是存在虚接状况展开检查。

问题2:转向响应迟钝

原因:控制周期不是标准20ms,或程序中有长延时

实现:运用定时器中断精准把控20ms的周期,将loop()里的delay()语句予以移除

问题3:左右转向角度不对称

原因:舵机机械中位与程序中位不匹配

解决办法如下:借助servo.(1500)让舵机处于归中状态,然后人为手动去调整舵机臂直至抵达绝对垂直的位置;要是依旧存在偏差,那就对值进行微调(一般是在1450 1550这个范围之内)。

问题4:电池电压降低后转向无力

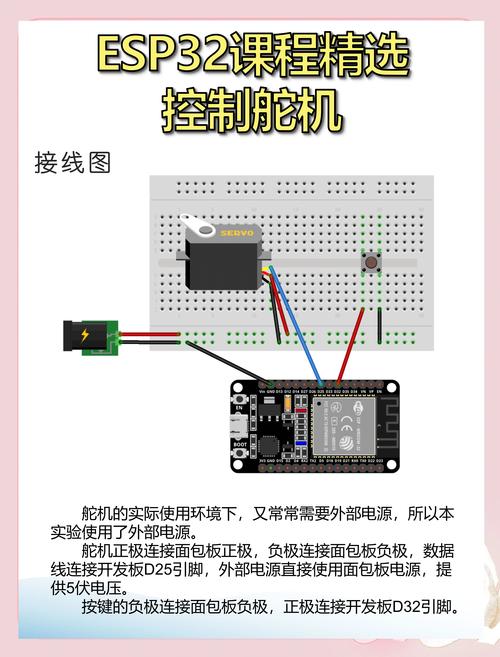

控制智能小车用舵机转向_智能车的舵机_智能车舵机控制程序

原因:舵机供电电压下降导致扭矩衰减

攻克:运用6V稳压模块(像是降压模块),为舵机单独进行稳压供电。

06程序进阶技巧

6.1 速度环控制

高速智能车若采取直接位置控制办法就极有可能致使转向出现过冲情况,故而建议采用速度环。

int  = 0;
int (int error) {
  int  = error  ;
   = error;
   error  Kp +   Kd; // Kp、Kd需现场调试
}

6.2 舵机保护机制

// 限制最大转角变化率,防止舵机堵转
int (int ) {
   int  = 1500;
  int  = 50; // 每20ms最大变化50微秒
  if(abs(  ) > ) {
     += ( > ) ?  : ;
  } else {
     = ;
  }
   ;
}

07核心观点重申

能够精确生成周期为20ms,脉宽处于0.5ms至2.5ms范围的PWM信号,且按照控制动态去调整脉宽值,这便是智能车舵机控制程序的本质所在。程序的可靠性由三个环节所决定,分别是具备稳定的独立供电方式,有着精确的20ms控制周期,还要实现合理的角度平滑过渡。

08行动建议

根据您的实际开发阶段,请执行以下操作:

1. 首度进行搭建时,要先依照第三节的内容去连接硬件,接着运行第四节的基础程序,进而确认舵机能够正常地归中以及转向。

2. 对处于调试阶段的设备,要按照先后顺序,去好好查看第五节所存在的那四个比较常见的问题,一定要保证设备不会出现抖动的情况,也不会发出异常的响声伟创动力舵机,并且其转向能够保持对称,如此才行。

3. 性能进行,在基础程序处于稳定运行的状况之后,逐步去加入第六节的平滑控制,以及速度环。

4. 查验的规范是,至终的程序达成这般要求,持续运作三十分钟不存在异常的颤动,转向的响应延迟要小于五十毫秒,角度重复精度形成的误差不能超出正负一度 句号。

如若依照上述所提及的步骤去进行操作,那么您便会获取到一个具备稳定性且可靠的智能车舵机控制系统。
