核心结论：舵机的旋转角度完全由PWM信号的高电平脉宽决定。对于最常见的舵机，使用周期为20ms（频率50Hz）的PWM信号，高电平脉宽在0.5ms至2.5ms之间变化时，舵机轴会从0度旋转至180度。其中，1.5ms的脉宽对应90度中位。

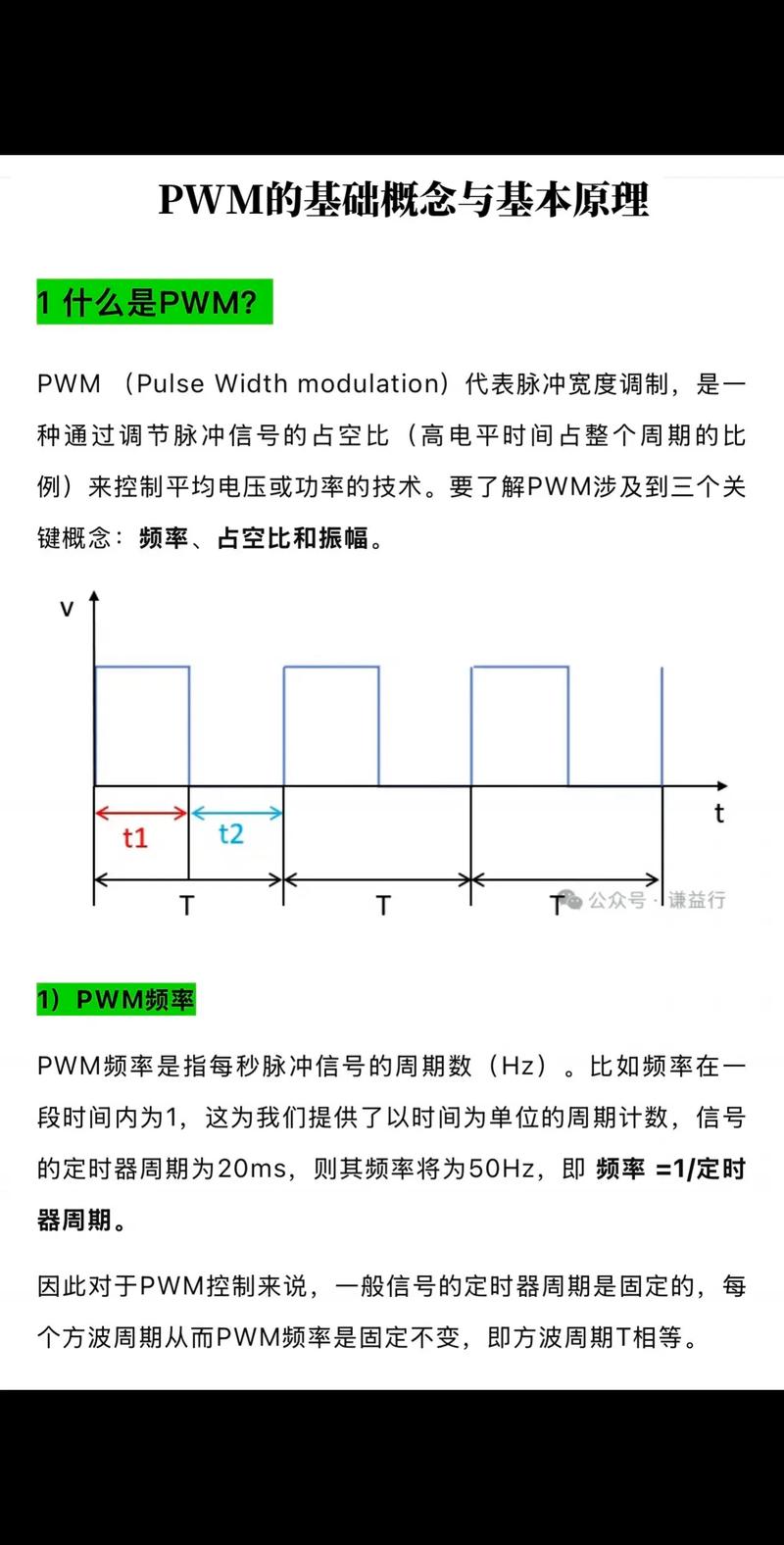

PWM信号，也就是脉冲宽度调制信号，通过在一个固定周期之内，改变高电平持续的时长，也就是脉宽，来向舵机内部的控制电路传递角度指令。舵机内部电路把输入的脉宽跟内部基准电路作比较，产生电压差去驱动电机，最终让输出轴停止在指定角度。
关键事实是，舵机对PWM信号的占空比百分比并不关注，它只在意高电平的绝对持续时间，也就是微秒或者毫秒。只要脉宽精准无误，即便周期在一定范围之内出现波动，通常是允许在18ms到25ms之间波动，舵机依旧能够正常运行。
有这样一些参数，这些参数是适用于市面上超过90%的标准模拟舵机以及数字舵机的，而这些舵机的电源电压范围是4.8V到6.0V ，具体如下：
0度：高电平脉宽 = 0.5ms（500μs）
45度：高电平脉宽 = 1.0ms（1000μs）
90度：高电平脉宽 = 1.5ms（1500μs）
135度：高电平脉宽 = 2.0ms（2000μs）
180度：高电平脉宽 = 2.5ms（2500μs）
注意，有部分二百七十度舵机，其零点五毫秒至二点五毫秒对应着零至二百七十度，且线性度是相同的，还有少数三百六十度连续旋转舵机，将一点五毫秒用作停止点，脉宽一旦偏离一点五毫秒，便会产生速度控制，请以舵机附带的规格书为准。
有三根被称为引线的存在于每一个舵机之中，对于那个颜色而言它是遵循着行业标准的（在少数品牌那里或许会存在差异，这种情况下要以实物所标识的内容作为标准进行判断）。
重要安全提示：
在多个舵机一同进行工作之际，要运用独立的外接电源，也就是电池或者稳压模块，不要去依靠控制板所输出的5V，不然的话就会致使控制板出现复位或者被烧毁的情况。存在着常见的案例：有一个机器人制作的初学者，其同时去驱动4个舵机，因控制板USB供电不足，舵机产生剧烈颤动并且无法维持角度。
信号线直接连接控制板PWM引脚，无需串联电阻。
下述伪代码将核心逻辑予以呈现，能够直接被移植至平台，亦能够直接被移植至STM32平台，还能够直接被移植至ESP32等平台。
// 定义PWM输出引脚和参数
int = 9;
int = 20000; // 周期20ms = 20000μs
// 角度转脉宽函数（0180度 > 5002500μs）
int (int ) {
// 线性映射：0度=500μs，180度=2500μs
500 + ( * 2000 / 180);
}
// 设置舵机角度
void (int angle) {
int = (angle);
// 产生PWM信号：高电平持续微秒，然后低电平至周期结束
(, HIGH);
();
(, LOW);
( );
}
// 使用示例：让舵机在0度、90度、180度之间循环
void loop() {
(0);
delay(1000);
(90);
delay(1000);
(180);
delay(1000);
}
在实际开展项目期间，提议运用硬件 PWM 库（像是 的 Servo.h那样的），以此来防止软件延时对 CPU 造成占用。
分析其原因在于，PWM信号的周期呈现出不稳定的状况，或者脉宽出现了过大程度的跳变，同时电源电压也处于不足的情形。
检查PWM波形的办法是，通过示波器或逻辑分析仪来进行。有个常能见到的案例是，某爱好者采用软件延时去模拟PWM，由于中断干扰致使脉宽误差达到了±100μs，进而造成舵机出现抖动情况。在改用硬件PWM之后，该问题得到了解决。与此同时，要确定舵机电源电流是足够的，对于单舵机来说是0.5A 1A，而大扭矩舵机则需要2A以上。
供电电压处于过低的状况，或者机械出现阻碍无法正常运转，这是原因之一；脉宽的数值超出了合理的区间范围，具体来说数值方面存在低于0.3毫秒数值、高于2.7毫秒数值这样的情况，这也是原因之一。
用来解决问题的办法是测量红色与棕色线之电压为高于4.5V，检查脉宽是否处于0.5ms至2.5ms区间，手动旋转舵机输出轴来确认是否因齿轮卡死。
问题缘由剖析：PWM信号线路存在接触不良状况，或者控制板输出的电平处于异常状态，像是一直维持在高电平现象。
解决办法：运用万用表去测量信号线与地之间的电压，在正常开展工作时它应该是存在跳变情况的。常见事例：在某一个机器人项目当中，信号线的插头出现了氧化现象，进而使得高电平仅仅只有2.5V，这使得舵机错误地判断为最小脉宽。在进行了排线替代操作之后就恢复正常了。
1. 使用示波器或逻辑分析仪验证PWM信号
连接舵机之前，要先用示波器去进行测量，测量控制板输出的PWM波形，要对其周期予以确认，确认周期处于20ms±2ms这个范围，脉宽要在0.5ms 2.5ms范围内，并且能够连续调整，进行上述动作那才是避免烧毁舵机的最有效手段。
2. 独立供电原则
舵机的电源正极，与电源负极采取并联方式相连，之后接到外接稳压电源上，像4.8V 6V镍氢电池组，或者5V/3A稳压模块。控制板的GND，要和舵机电源GND共地，也就是连接在一起，不然信号无法形成回路。
3. 首次测试时使用最低电压和最小脉宽
把舵机电源安排设定成4.8伏特，去发送对应0度的脉宽（0.5毫秒）那个数值，查看舵机是不是转动到机械限位之处。要是舵机朝着相反方向转动或者传出不正常的声响，马上切断电源，核查脉宽映射逻辑。
4. 重复核心观点：舵机角度 = f(高电平脉宽)
无论你选用何种单片机，无论你采用何种编程语言伟创动力舵机，最终所要进行输出的，就是一类符合周期稳定要求、脉宽精确规定的方波信号。只要脉宽处于正确状态，舵机便会停止在与之对应的规定角度。请记住这样一个等式：0.5ms的脉宽会对应0°的角度，1.5ms的脉宽会相应于90°的角度，2.5ms的脉宽会等同于180°的角度。
5. 保存本指南中的参数对照表
把“角度和脉宽精确对应关系”的表格打印出来伟创动力，或者截图保存，将其用作后续项目的快速参考依据。当你有需要让舵机停留在特定角度的情况时，直接通过线性插值来计算脉宽就行。
结论：掌握PWM信号脉宽跟舵机角度的直接对应关联，且提供稳定电源以及正确接线，如此你便能精确控制任意标准舵机。从今日开始，用示波器去验证你的首个PWM信号，你将会发觉舵机控制变得极为简单可靠。
