0151单片机控制舵机的完整程序方案

本文是面向电子爱好者以及初学者的，给出了基于51单片机的舵机控制程序的完整方案。舵机控制的关键在于生成周期为20ms、脉宽处于0.5ms至2.5ms之间的PWM信号。最常被使用的控制程序存在三种，分别是按键调节角度程序、固定角度程序、串口指令程序。

一、舵机控制核心原理

经对应关系可知，舵机凭借PWM信号的脉宽达成对角度的控制，像如SG90、MG995这般的标准舵机伟创动力舵机，其对应关系为如下所述那般。

脉宽时间	对应角度	占空比（周期20ms）
0.5ms	0°	2.5%
1.0ms	45°	5%
1.5ms	90°	7.5%
2.0ms	135°	10%
2.5ms	180°	12.5%

具权威性的来源表明，上述所提及的数据，是依据舵机行业里普遍通用的PWM控制协议而来的，并且各个品牌的舵机数据手册当中，都存有这样的标准。

二、最常用的三种舵机控制程序

程序一：固定角度控制（适用于上电后锁定特定位置）

#
sbit servo = P1^0;  // 舵机信号线接P1.0
void delay( int t) {
    while(t);
}
void main() {
    while(1) {
        servo = 1;
        delay(150);   // 产生1.5ms高电平（90°）
        servo = 0;
        delay(18500); // 剩余周期时间（20ms1.5ms）
    }
}

应用场景： 智能车转向轮居中、机械臂初始位姿固定。

程序二：按键角度调节（适用手动调试）

#
sbit servo = P1^0;
sbit  = P3^0;   // 增加角度按键
sbit  = P3^1;   // 减少角度按键
 int  = 150; // 初始1.5ms对应90°
// 范围：50（0°）到250（180°）
void delay( int t) {
    while(t);
}
void () {
    if( == 0) {
        delay(1000); // 消抖
        if( == 0) {
            if( < 250)  += 10;
            while(!);
        }
    }
    if( == 0) {
        delay(1000);
        if( == 0) {
            if( > 50)  = 10;
            while(!);
        }
    }
}
void main() {
    while(1) {
        ();
        servo = 1;
        delay();
        servo = 0;
        delay(20000  );
    }
}

平常会遇到的问题处理办法：按下按键一次就跳跃好多角度，一般来讲是由于消除抖动的延迟时间不够，把delay(1000)改成delay(5000)就行。

程序三：串口指令控制（适用电脑/上位机控制）

#
sbit servo = P1^0;
 int  = 150; // 默认90°
void delay( int t) {
    while(t);
}
void () {
    TMOD = 0x20;  // 定时器1模式2
    TH1 = 0xFD;   // 9600波特率（11.晶振）
    TL1 = 0xFD;
    TR1 = 1;
    SCON = 0x50;  // 串口模式1，允许接收
    ES = 1;       // 开启串口中断
    EA = 1;       // 开启总中断
}
void ()  4 {
     char cmd;
    if(RI) {
        cmd = SBUF;
        RI = 0;
        (cmd) {
            case '0':  = 50; break;  // 0°
            case '1':  = 100; break; // 45°
            case '2':  = 150; break; // 90°
            case '3':  = 200; break; // 135°
            case '4':  = 250; break; // 180°
        }
    }
}
void main() {
    ();
    while(1) {
        servo = 1;
        delay();
        servo = 0;
        delay(20000  );
    }
}

利用串口调试助手来发送指令，发送字符'0'，发送字符'1'，发送字符'2'，发送字符'3'，发送字符'4'，通过这些字符就能控制舵机转到对应角度。

三、程序选型对照表

程序类型	适用场景	所需外设	代码复杂度
固定角度	单一位置锁定	无	低
按键调节	手动现场调试	2个按键	中
串口指令	上位机远程控制	串口模块	中高

四、硬件接线与常见故障排查

标准接线（以SG90舵机为例）：

舵机的红线，连接到5V电源，要注意，由于51单片机IO口电流不足，所以外接5V供电。

舵机棕线 → GND（与单片机共地）

舵机橙线 → 单片机P1.0

三大常见故障及解决：

故障现象	根本原因
舵机抖动不转	供电电流不足	使用独立5V/2A以上电源，电池最佳

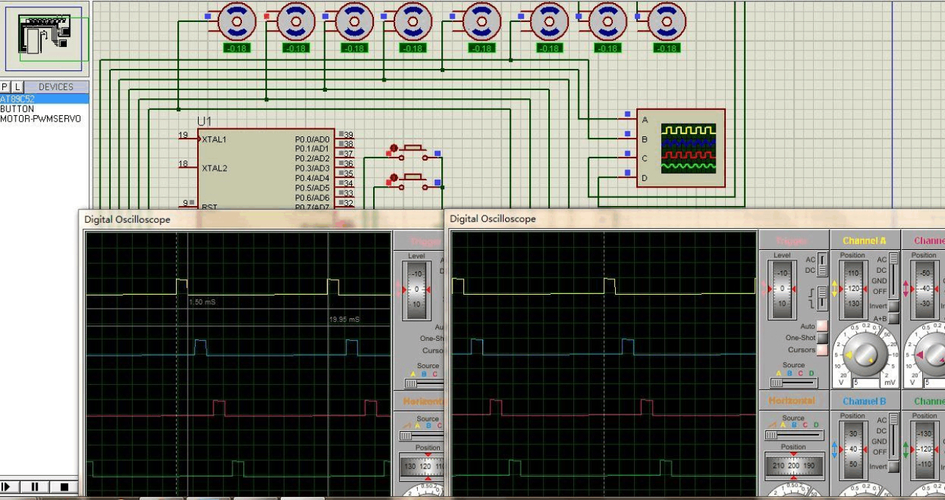

角度范围不足180°	脉宽未校准	调整delay参数伟创动力，用示波器实测脉宽
程序无反应	未共地	确认舵机GND与单片机GND连接
