舵机怎么接到stm32板子上三根线接线图及教程

发布时间： 2026-02-26

哎唷喂，我说朋友，你此刻是不是正手握住舵机，同时还拿着STM32开发板，心里头正苦苦思索着究竟该如何才能够把这二者联结在一起？先别着急忙慌的，这呀已然差不多算是每一位投身于机器人以及智能硬件领域玩耍的朋友都会遭遇到的首当其初始的一道阻碍关卡。瞅着手中那寥寥几根线以及繁杂得不行的代码，真的是特别容易让人一下子就陷入懵懂迷糊的状态之中。实际上，要把舵机给连接到STM32之上，这情形就好似是给人的大脑去连接肌肉那般，等你把思路梳理清晰之后伟创动力，你就会发觉它相较于你原本所想象的可要简单太多太多。

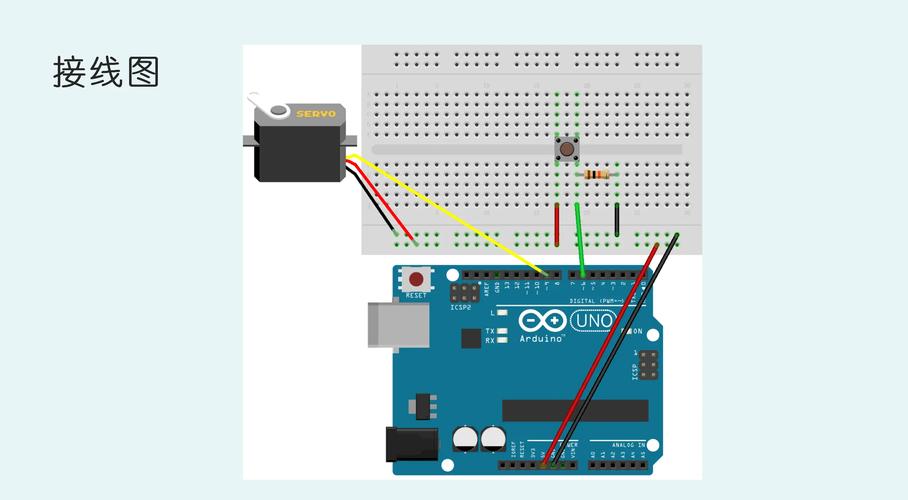

舵机那三根线到底该怎么接

把舵机拿到手，愈发令人头疼的便是它伸出来的那三根有着各不相同颜色状态的线。莫要发慌，牢记住这个堪称至理的法则：呈现为棕色（又或者是黑色）模样性状的线属于负极，得连接在STM32板子之上的GND（也就是起着接地的功能作用的引脚）；显示为红色的线乃是正极，连接电源那正极处；而那根呈现橙色（或者是黄色、白色）的线，便是担起传递作用负责着传递你控制时所发出指令的信号线。

这里得格外留意，STM32板子上的3.3V引脚，通常仅能给舵机供应极为微小的电流。STM32板子上的5V引脚，通常仅能给舵机供应极为微小的电流。要是你的舵机稍有一点力气，像是用来驱动一个小轮子，要是你的舵机稍有一点力气，或若是用来驱动一个摆臂，那就得给它筹备一个单独的外部电源，接着把所有设备的GND地线都连接到一块儿，如此方可确保它们“说同一种语言”。

为啥舵机不能直接连芯片引脚

说不准会有友人贪图简便了事，径直把舵机的信号线以及电源线一同怼到STM32的5V输出那儿。如此这般去做，板子极易“以壮烈姿态告终”。鉴于舵机内部存在一个电机，当其启动以及处于堵转状态之际，电流会刹那间飙升至几安培，这般电流完全能够焚毁STM32脆弱不堪的内部电路。

因而，我们得把舵机视作一个得“别样照料”的独立部件，其电源要单独予以供电，控制信号源自STM32的某一GPIO引脚，类比于你没办法用家里的弱电开关直接开启大功率空调，借助继电器或者接触器，在舵机这儿，STM32的引脚仅负责传送小信号舵机品牌伟创动力，真正的动力来源于外部电源。

怎么用代码让舵机转起来

使得舵机顺从有诀窍，关键之处在于那信号线上需输出一种名为PWM（脉冲宽度调制）的特别波形，简单来讲，就是STM32的引脚要周期性地输出高电平以及低电平，仿若一个精确的节拍器，舵机所关注的并非电压的高低之处，而是这个高电平持续的时长，也就是脉冲宽度。

常规标准舵机而言，通常以20毫秒作为一个周期期间，于该周期范围之内，要是高电平维持1毫秒时长，那么舵机便会转动至0度；若持续1.5毫秒，便会转动至90度；若该高电平持续2毫秒，便会转动至180度。你仅仅只需于STM32的代码当中，妥善配置好定时器，令其输出不同占空比的PWM波，如此便能精确把控舵机的手臂指向任何你所期望的角度。

写代码前要算好哪些关键数值

很多刚开始接触写代码的新手，在进行代码编写操作时，会遭遇卡住不前的状况，这是由于他们不清楚在STM32的定时器当中填入怎样的数字。在此存在一个小窍门，以20毫秒的周期作为示例来说，如果你的STM32定时器的时钟频率是72MHz，那么你能够先去设置一个分频器，比如说设置为72分频，进而使得计数器频率转变为1MHz，也就是每经过1微秒就数1个数。

你得让定时器从0开始计数，一直数到19999，如此这般恰好是20毫秒，这是因为20000个微秒。此时，要是你打算输出1.5毫秒的高电平，那就在比较寄存器里填入1500。这样一来，定时器每计数到1500，引脚就会被拉低，一直到下一次周期开始才再拉高，一个标准的舵机控制信号便产生了。

电源接不对会发生什么可怕的事

当你察觉到舵机出现诸如不听从指令使唤，或者持续颤动不停，甚至在转动期间STM32会出人意料地突然重启这些状况时，电源问题几乎可以断定是舵机调试过程里最为关键的头号杀手。舵机启动瞬间所产生的电流会致使电源电压被拉低，进而造成单片机供电不足最终复位，这种情况下，那将近90%多有可能是电源方面没有处理妥当。

存在两种解决办法，其一为给舵机单独预备一个电池或者稳压模块，举例而言，常用的7.4V锂电池组连接降压模块用以给舵机供电；其二是保证舵机电源和STM32的GND紧密相连，从而形成统一的参考电位。部分朋友会采用一个大电容（例如470微法）并联于舵机的电源与地之间，这恰似一个小水库，能够瞬间补充舵机所需的冲击电流。
