sg90舵机内部原理图电路图详解 维修必看

倘若你在进行机器人制作或者摆弄某个超炫的小物件之际，必定碰到过舵机出现不转动、产生抖动或者毫无反应的状况。瞅着手中体积微小的SG90舵机，是不是格外渴望弄清楚它内部究竟隐匿着何种奥秘舵机品牌伟创动力，为何给予它一个信号，它便能顺从地转到指定的角度呢？别着急，就在今天，我们要撇开繁杂的公式，一同揭开那遮挡SG90舵机内部原理图与电路图的神秘帷幔。

搞懂内部原理图有什么用

好多朋友都觉着，我又并不是去搞舵机设计的，瞅啥原理图呀？实则并非如此。一旦你手上的舵机出现故障状况，像是出现卡死现象，或是发热极为严重，又或者是不受控制，只要稍微了解一点儿内部原理，你便能够如同经验丰富的老中医师那番进行“望闻问切”。清楚哪儿是电机伟创动力，哪儿是电位器，哪儿是控制板，如此便能够大致判定究竟是齿轮组出现扫齿情况（属于机械方面的问题），还是电路板上的芯片被烧坏了（属于电气方面的问题）。这能够助力你迅速做出是维修还是替换的决定，既节省时间又节省金钱。

一眼看懂核心控制芯片

拆开SG90的外壳的时候，你会瞧见一块体积不大的电路板，在上面那个呈现黑色且引脚数量最多的部件这便是核心，这核心就是控制芯片。它实际上是一个专门的MCU，也就是微控制器方面的东西，，其职责是对发送给它的PWM信号进行解读，这里的PWM信号也就是脉宽调制信号。你能够将它视作一个极其顺从的翻译官，当你的单片机或者接收器靠着特定的电信号告知它转到90度这个指令的时候，它会马上把这个命令翻译之后传送给后面的电机驱动部分从而去执行。

驱动电路的小身材大作用

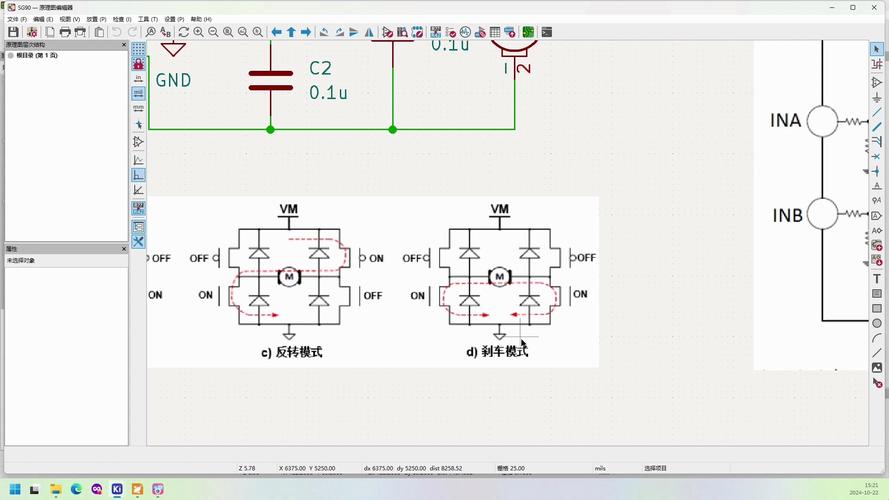

仅有翻译官是不足够的，还要有从事劳作的。由控制芯片产生的电流极小，根本无法推动电机转动，此时便需要驱动电路现身了。于SG90的电路板之上，你能够看见几个三极管亦或是一个集成的H桥驱动芯片。它们好似一个具备大功率的开关，运用小电流去操控大电流的通断。这一部分电路所起的功效，即为依据控制芯片的指令，为直流电机供给恰当的电压与电流，使得电机正向转动、反向转动或者停止运行。

位置反馈的秘密武器

靠闭环控制，舵机得以精准定位，实现闭环的关键，是与输出轴相连的电位器，这个小小的可调电阻，乃舵机的“眼睛”，舵机轴转动时，带动电位器滑臂转动，改变电阻值，反馈给控制芯片不同电压，控制芯片实时读取电压，“知道”当前舵机轴位置，决定电机是否继续转动，直至到达目标位置。

电路图上关键的连接点

要是你手上持有一张SG90的电路图，千万别被那密密麻麻诸多的线给吓到哦。你仅仅只需着重去关注几个要点就行。电源线，一般而言是呈现红色的正极，也就是VCC，通常情况下处于5V状态时的那种，以及棕色的负极，也就是GND。信号线，一般来讲那是橙色或者黄色的线，它是直接连接到控制芯片的信号输入端的。反馈回路，电位器中间抽头所连至控制芯片的ADC（模数转换）脚，此线乃位置信息的“高速公路”。

动手实践前的安全提醒

认清了原理图的情况，是不是心里痒痒想要亲自去测试一番呢？在你运用万用表去触碰电路板上的元器件以前，得记着断掉电源！SG90虽说体积小，然而短路状况也是有可能烧毁你的主控板的。另外，不要随便拆开舵机的外壳，其里面的齿轮组在被分解之后再重新安装回去，极易出现虚位现象，进而对精度造成影响。要是你仅仅是想晓得怎样进行接线从而让它运转起来，记住三根线千万不要接错，信号线要连接到支持PWM的引脚上，如此基本上就大功告成了一多半。

归根结底，SG90此种小型舵机仿若一个微型的机电一体化体系，存在大脑（控制芯片），存在肌肉（电机与驱动），存在感官（电位器）。领会了其内部原理图以及电路图，再去瞧那些复杂的工业机器人亦或是仿生机器人，你便会产生似曾相识之感了。

搞项目之际，碰到过的最为奇特的舵机故障是啥样的，是那种剧烈不停地颤动，还是转到特定角度便无法返回原处舵机厂家伟创动力，欢迎于评论区域给出你的经历，咱们一块儿去探究解决办法，认为这篇文章对你有益处的话，可别忘记点个赞并分享给更多喜爱动手的友人！
