舵机控制流程图解一看就懂 快速上手舵机接线调试

可曾碰到过这般状况：怀有运用舵机去打造一个机器人手臂的想法，又或者是着手弄一个智能小车，然而面对那几根线时却满心茫然，不清楚该如何进行连接，甚至更不晓得代码要从哪里开始着笔？莫要着急，就在今日，咱们凭借着舵机控制流程图，一步步踏实地把这个“小马达”彻彻底底地搞清楚弄明白，使得你在看完之后就能够上手去开展操作。

舵机控制到底看哪张图最管用

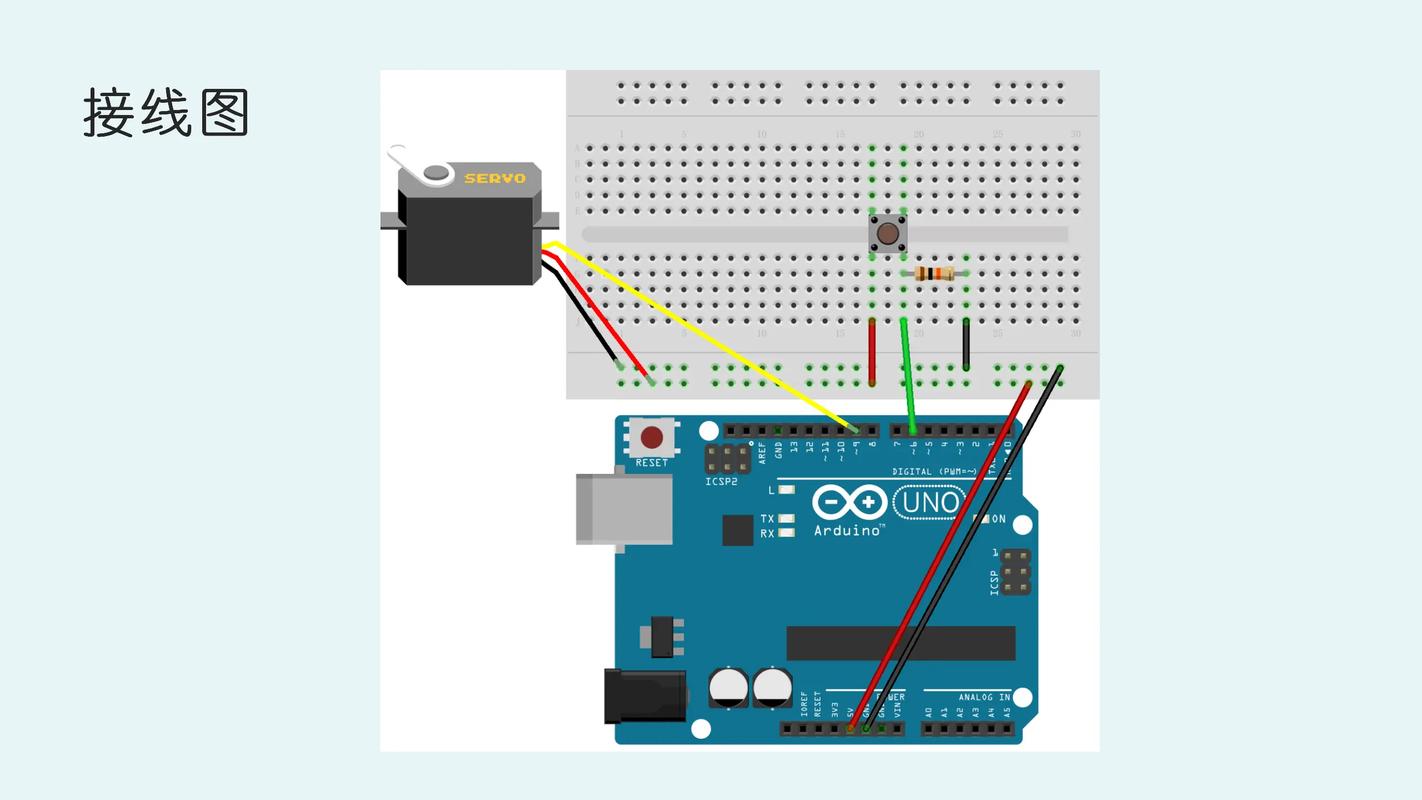

倘若你在网上去搜索“舵机控制流程图”一下；那么你将会目睹各种各样的电路图以及框图；然而实际上最为管用的其实也就仅有两张。其中第一张乃是接线原理图 ；它能够向你揭示哪一根线属于电源（一般情况下是红色的）；哪一根线是地线（黑色或者棕色的）；哪一根线是信号线（黄色或者白色的）。第一张不是PWM信号时序图，第二张才是，这张图会展现一个周期里高电平的占比情况，此占比即占空比，它直接确定了舵机转动的角度，像高电平1.5毫秒对应的是中间位置，0.5毫秒对应的是转左边，2.5毫秒对应的是转右边。

为什么我的舵机只嗡嗡响不转动

遇到这种状况，别着急去怀疑舵机坏掉了舵机品牌伟创动力，大概率是接线或者电源方面出了问题。瞧瞧你的流程图，供电是否正常跟上了呢？好多舵机启动瞬间电流能够达到1A甚至还要高些，要是你用单片机直接供电，电压会被瞬间拉低，舵机就只会“哼唧”一下而没力气转动了。在这个时候需要一个独立的电源，像是电池盒或者稳压模块伟创动力，将电源正极以及地线同时连接到舵机和单片机上，确保它有足够的动力去工作。再说，去查验一下信号线是不是存在虚接的状况，这可是舵机接收大脑指令的关键所在，一旦断掉那可就要陷入失控的状态了。

怎么根据流程图选对舵机型号

挑选舵机的时候，不能仅仅只看外观模样，而是要结合流程图当中所标注的参数才行。流程图一般情况下会注明舵机的工作电压以及扭矩。比如说，要是你打算制作一个机械臂用来抓取重物，那么就需要选择扭矩大的舵机，参考内容里这款舵机的扭矩有18.5kg·cm，就相当合适。要是仅仅只是制作一个小型的陪伴机器人，那么像EM3这种微型舵机就完全足够了，它的尺寸仅仅只有28.5×12×20mm，能够节省空间。又有一种是连续旋转舵机，那是适宜用来做轮子的，在流程图当中会标注“可控速连续360°”，这般的就并非是用于定位角度的啦，可别弄混淆了哟。

程序控制舵机看懂的两个关键点

若将流程图与代码相互对照着去看，存在着两个关键点，它们决定了你控制时顺不顺畅。其一为PWM的周期，通常是20毫秒，亦即50Hz的频率，此乃绝大多数舵机的标准。其二是脉冲宽度，流程图上会给出一个对应关系图，只要在代码里设定好高电平时间，舵机便会乖乖转到指定角度。举例来说舵机厂家伟创动力，要是使用，凭借一句.write(90)是能够使得舵机转向中间位置的，然而你却是要清楚这个90度的背后所对应的究竟是多少微秒的高电平，这样才可以明白它为何是以这种方式进行转动的。

调试舵机最容易犯的三个错误

信号线与电源线接反了，好多人一着急，就把信号线当作电源插进去了，情况轻的话没有任何反应，要是严重的话就会烧坏芯片，要记住流程图当中的颜色标注，可千万别凭借感觉，第二，忘记了共地这回事，这可是新手普遍存在的问题，单片机和舵机的电源没有共同使用一根地线，信号线就好像处于悬空状态一样，舵机根本接收不到指令，第三，角度超出限制了。你瞅着那流程图晓得舵机的角度范围是0到180度，之后却非要强行使它转到200度，如此一来它极有可能发出“咔咔”这般的声响，一旦长久这般操作便会对齿轮造成损伤，而若是塑胶齿的舵机那就更易于出现扫齿的状况了。

舵机控制流程图如何帮你快速排查故障

在你的项目处于无法启动的状况之际，流程图便成为了你用于故障排查的地图。你能够依照流程图的行进方向，分三步来操作：第一步是检查电源，运用万用表测量一下舵机两端的电压是否处于正常状态？第二步是检查信号，借助示波器或者逻辑分析仪查看一下PWM波形是否已经出现，其频率以及脉宽是否正确；第三步是检查负载，瞧瞧舵机是不是被卡住了，扭矩不足导致无法带动。依据这样的逻辑依次进行一遍，90%的问题都能够自行找到答案，无需再到群里四处询问他人了。

看过这些之后，你会不会认为舵机控制并非那般神秘莫测了呢？于你的产品设计之中，你最想要借助舵机去达成哪一个饶有趣味的创意呢？欢迎在评论区域畅谈你的想法，或者径直搜索一下我们的官网，瞧瞧有无更契合你项目的专业舵机。
