一份能直接执行的 SG90 微型舵机完整组装指南被本文提供给您。不管您是才开始接触舵机，还是在做机器人、智能小车等项目的安装，依照以下步骤去操作，就能完成从配件识别到最终测试的整个过程。

一、 核心准备：配件清点与工具确认

在准备开启安装操作之前，要保证您已具备全部所需部件，要是缺少其中任何一个项目，那么将会致使组装工作没有办法达成。

必备配件清单：

SG90舵机的主体部分，是单一的那一个，里头有着电机，还有减速齿轮以及控制电路。

舵盘也就是摇臂，一般情况下，会随着舵机一起附带好多个形状不一样的摇臂，像十字形状的、一字形状的、圆盘形状的，您要依据自身的安装需求从中挑选出一个来。

装入螺丝，一般是二至三颗自攻螺丝，用以把舵机稳固于支架或者结构件之上。

舵盘固定螺丝，是那种仅有一颗的细小螺丝，其作用在于把舵盘稳固地安装在舵机的输出轴上面。

连接的线是这样的，SG90舵机自身带着一根3芯的连接线，其中红色的那根是电源正极，棕色的或者黑色的是电源负极，橙色的或者黄色的是信号线。

所需工具：

十字螺丝刀：用于拧紧舵机安装螺丝和舵盘固定螺丝。

将舵机线焊接于控制板之上之举（并非采用杜邦线进行连接）伟创动力舵机，要是您所开展的项目有如此之需求，便会涉及到电烙铁与焊锡。

万用表：用于测试连接是否正确，避免短路烧毁设备。

上面这些配件，以及工具信息，是依据SG90舵机的标准出厂配置，还有电子制作通用实践而来的。

二、 机械安装：将舵机固定到结构件

这属于极为平常的安装状况，比如说把舵机安置于机器人关节处，亦或是云台支架之上，或者是上面。

1. 判定安装的方向，去观察舵机两边的安装耳（也就是带孔的突出部分）。依据您所拥有的设计图纸，或者按照项目的需求，来确定舵机输出轴（就是顶部有齿轮的那根轴）的朝向。

2. 让舵机抵达安装支架或者结构件的相应位置，把舵机放置好，要保证舵机上面的螺丝孔跟结构件上面的孔位达成完全对齐，这就是对齐安装孔。

3. 取出随附的自攻螺丝，从安装耳那里开始垂直拧。要注意，螺丝的长度不可以超过舵机外壳的深度，不然会顶坏里面的电路。一直拧到螺丝帽和安装耳相平，舵机稳固不摇晃就行，千万不能用力过度，不然会滑丝。

4. 选择与安装舵盘：

针对于您所需要驱动的部件，像是连杆、车轮这些种类，来挑选舵盘，所选舵盘得是形状匹配的那种。要是您有更精准定位的需求，那么您能够着手选择圆盘形的舵盘。

选定舵盘，使其对准舵机输出轴的那个齿轮，轻轻按压此项，以求确保其达成全然性的啮合状况。有着关键意义的步骤，使得随附的细小固定螺丝经由舵盘中心孔穿过，旋拧进入输出轴顶部的那金属螺纹孔内，要将其拧紧，这可属于防止舵盘于运动期间出现脱落情况范畴的唯一保障。

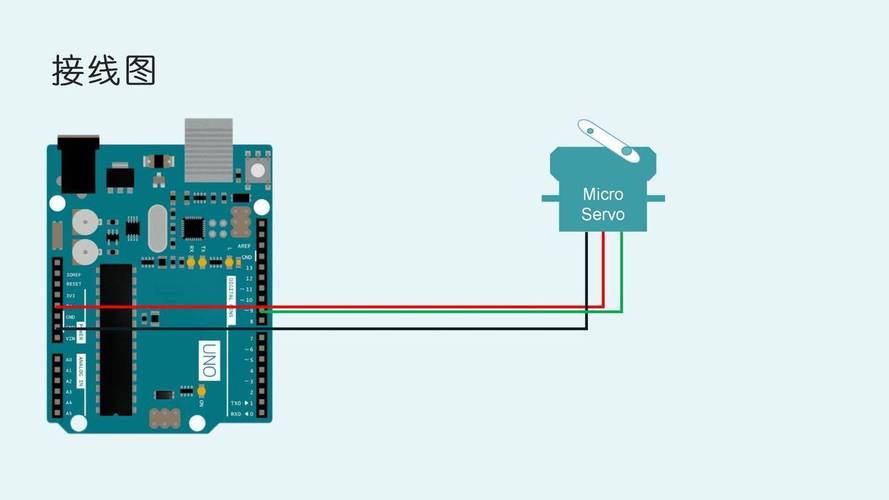

三、 电气连接：接线与防错

主要原因是致使舵机烧毁或者无法工作的是错误的接线。请按照以下规则严格操作。

接线操作建议：

采用杜邦线，把舵机线径直插入控制板相应引脚，这可是最为便当捷速的方法。

采用焊接连接的方式，要是项目对于牢固程度有所要求，那么可以将线头的少量绝缘皮予以剥除，在镀锡之后让其连接到电路板对应的焊盘之上。在进行焊接操作的时候要留意隔热这一要点，防止热量顺着导线传入到舵机的内部。

四、 控制测试：验证组装正确性

在把舵机安装至最终位置之时，或者在开展全系统联调之前，要进行单独测试，以此来确保机械连接正确无误，并且确保电气连接也正确无误。

测试步骤：

1. 撰写用于测试的代码，借助 IDE或者别的编程环境，去上传下面这个最为简单的用于测试的代码，这款代码会致使舵机于0度、90度以及180度之间呈循环状地进行摆动。

#
    Servo ;
    int pos = 0;
    void setup() {
      .(9); // 信号线接在引脚9
    }
    void loop() {
      for (pos = 0; pos <= 180; pos += 1) {
        .write(pos);
        delay(15);
      }
      for (pos = 180; pos >= 0; pos = 1) {
        .write(pos);
        delay(15);
      }
    }

2. 这是供电测试，要去连接电源，这里建议使用USB供电或者5V电池盒。之后要观察舵机，看其是不是按照程序转动。

3. 观察异常：

处于不转动的状态时，要去检查，所有的接线是不是牢固，尤其是GND线，看看它是不是共地，还要查看信号线，其是否接在了正确的PWM引脚。

若出现剧烈抖动的情况，或者发生异常发热的状况，那就需要当即断开电源。这一般是意味着电源供电不足，这种不足是因为瞬间电流需求大，或者是接线存在短路的风险。要去检查电源是不是能够提供足够的电流，SG90空载的时候大概是200mA，堵转的时候能够达到1A以上。

转动角度不准确：检查舵盘是否因螺丝松动而与输出轴打滑。

五、 常见问题与

问题现象 可能原因 |

: : : |

舵机完全无反应 1. 电源未接通或电压不足。

2. 接线错误，特别是GND未共地。

3. 代码存在引脚定义方面的错误， 需要用万用表对舵机电源引脚进行测量，以此来确认其电压是否为5V。

2. 检查控制器GND与舵机GND是否连通。

3. 核对代码中()的引脚号与物理接线是否一致。 |

舵机转动但力量小/卡顿 1. 供电电流不足。

2. 如果机械结构存在摩擦或者负载量过大的情况，那么，要采用更高电流的电源，也就是像5V/2A适配器那样的电源，并且要防止多个舵机共同使用开发板USB进行供电。

2. 检查舵机安装位置，确保摇臂运动时无物理干涉。 |

舵机只能单向转动 1. 信号线接触不良。

2. 舵机内部电位器损坏。 1. 重新插拔或焊接信号线。

2. 更换舵机。 |

运动当中，舵盘出现脱落情况，舵盘固定螺丝存在未拧紧或者缺失的现象，这属于最为危险的机械故障，这种故障有可能致使项目失去控制从而无法正常运行，需要马上停止使用，再次安装并且把中心固定螺丝拧紧。若有必要，可以使用少量螺丝胶，不过要留意不要让螺丝胶渗入到舵机内部。

六、 与行动建议

核心观点重申：SG90舵机的成功组装，关键在于三点：

1. 借由机械方式进行固定，要保证舵机的本体稳固地固定住，对于舵盘跟输出轴之间的固定螺丝，一定要将其拧紧。

2. 电气连接方面，要严格依照红（+）、棕/黑（）、橙/黄（信号）这样的接线规则来进行操作，完全杜绝电源反接以及电压错误的情况发生。

3. 先进行上电前测试，在测试时伟创动力，按照通过简单摆动代码验证所有功能正常才可进行最终装配的要求来操作。

行动建议：现在，请按照以下顺序操作：

1. 清点：再次核对配件和工具是否齐全。

2. 机械进行安装时，需要先把舵机固定于结构件之上，接着要挑选并安装舵盘，而且一定要将中心固定螺丝拧紧。

3. 电气连接：参考接线表，连接电源、地线和信号线。

4. 尝试进行上传测试，将测试代码予以上传，仔细留意舵机是否能够相当顺畅地于0度抵达180度这个范围之内来回进行运动。

履行完上述步骤，您已然成功把握了SG90舵机的标准组装流程，要是存在任何一步测试结果与预期不相符合，那就返回对应章节予以排查。
