舵机到底需不需要驱动板？为什么直接接电源和单片机不能用？

第一次使用舵机时，好多人会碰到这样一个状况，明明依照教程，把舵机的红色线接了5V电源，棕色线接了地，黄色信号线连接到单片机的引脚，然而舵机却完全不动，或者发出“滋滋”的奇怪响声。这个时候，一个常见的疑惑就出现了，舵机需要驱动板？为何直接接上电源和单片机就不能使用呢？

这个问题的核心答案极为明晰，那就是：并非所有舵机都会需要独立的驱动板，然而要是你直接连接之后没法实现工作状态，那通常而言，是鉴于供电不足或者控制信号不匹配所导致的，并非舵机自身“必定”要依赖驱动板。此篇文章会把最为常见的两种情形当作案例，为你全然梳理清楚舵机与驱动板的关系，并且提供从原理一直到实操的一整套完整。

一、核心结论：驱动板并非必需品，但特定情况下是“必需品”

想要明白这个问题，得清楚一个基本情况：舵机内部已然整合了驱动电路。一个标准的舵机是由直流电机、齿轮减速组、位置反馈电位器以及一块控制驱动板构成的。当给它一个PWM（脉冲宽度调制）信号时，它内部的电路会承担起解读信号并驱使电机运转的职责。

所以，绝大多数小型舵机，像9g、15kg这类舵机，就理论而言，能够直接经由单片机，比如、STM32的I/O口来提供信号，并且由一个独立的、具备足够功率的电源进行供电便可实现工作，并不需要再另外去购买一块“舵机驱动板”。

那么，为何会呈现出“无法使用”这样的状况呢？主要存有两大缘由，它们分别对应着两种不一样的解决办法。

二、情况一：供电不足——90%“不能用”的根源

案例描述：

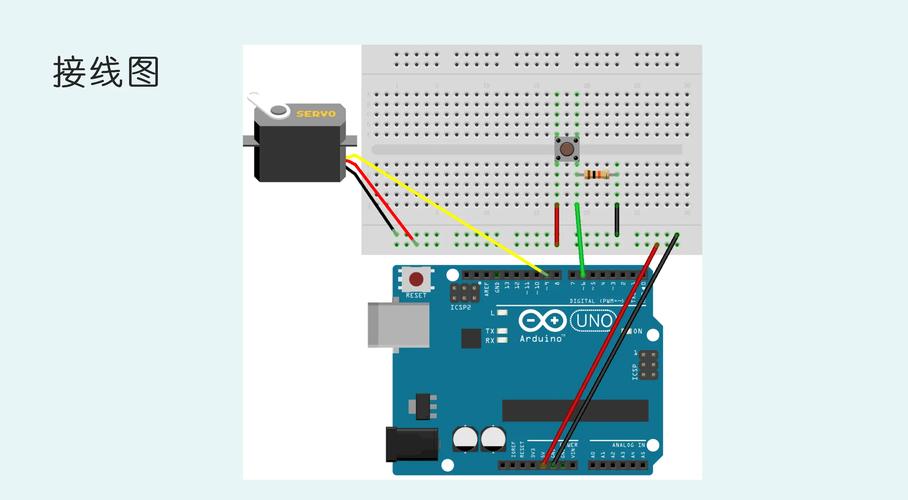

有个叫小张的人，正在着手制作一个四足机器人，他把4个舵机的电源线，直接进行了并联操作，而后插入到了 Uno开发板的5V引脚处。当他将程序进行烧录之后，舵机出现了剧烈抖动的情况，还发出了噪音，有时动一下就完全停止了，甚至导致出现了重启现象。

原因分析：

这属于极为典型、特别常见的问题 ，舵机于工作之际 ，特别是启动之时 ，或者急停之际伟创动力舵机，又或者承受负载的刹那 ，会耗费极大的电流 ，一个舵机的堵转电流有可能高达1.5A 2A ，然而等开发板的5V引脚 ，一般仅能供给大概500mA 800mA的电流 ，根本没办法满足舵机的瞬时功耗 ，供电不足直接致使舵机无法获取启动所需的能量 ，呈现出抖动 ，发出异响 ，或者完全不转动。

：

在这般情形之下，你所需求的并非是“舵机驱动板”，而是一个单独的、具备大电流的舵机电源。

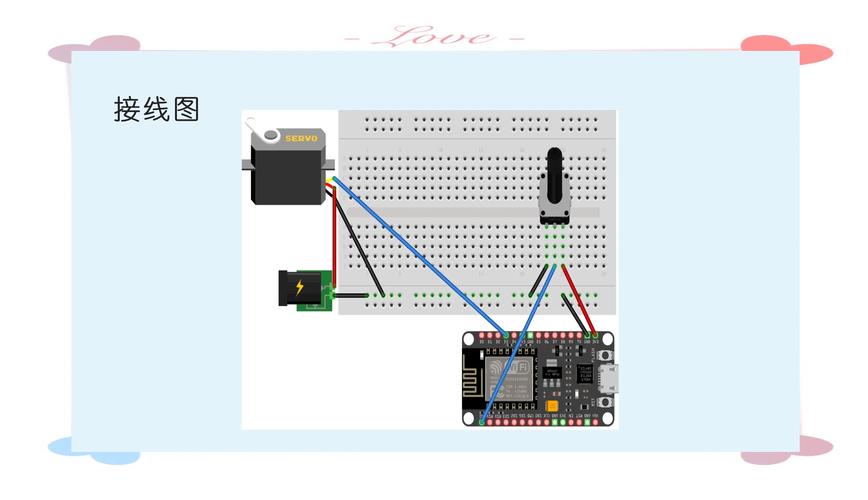

1. 核心操作路径：

将舵机那根用于供电的红线，也就是VCC，和起着接地作用与红线相对的棕线，即GND，与单片机的电源进行完全分离。

利用一个输出电压为5V或者6V的开关电源，像是那种输出电流在2A至5A范围内的电源适配器，或者采用大容量的电池组，就像18650锂电池组，来为全部的舵机进行集中供电。

对于舵机的GND，也就是棕色线，要把它和单片机的GND，以可靠的方式连接在一起，通过这样做，来保证信号回路处于畅通的状态。

单片机的信号线（黄色线）直接连接舵机的信号线。

针对舵机出现不转的此种状况，所给出的行动那就是建议呀：一旦碰到舵机处于不产生转动的情形，第一步要快点去检查电源。接着，运用可以测量电压的万用表去测量舵机供电引脚在其处于工作状态时候的电压情况，要是这个电压出现严重跌落的状况，那么就能够判定这是由供电方面所引发的问题。在选择解决办法时，优先去采用那种“独立供电加上共地”这样的方案，如此一来就能够解决掉绝大多数的启动阶段所产生的问题。

三、情况二：信号不兼容——需要驱动板的场景

案例描述：

有个叫小李的人，想用树莓派也就是 Pi去控制一个属于工业级的具备大扭矩的舵机，他依据接线图连接好了单独的24V电源以及树莓派的GPIO引脚，可结果呢，那个舵机一点反应都没有。

原因分析：

导致这出现的原因是信号逻辑电平不匹配 ，绝大多数舵机所接收的PWM信号电平是3.3V/5V TTL（那是晶体管 晶体管逻辑）。有些微控制器，像早期的树莓派，其GPIO输出是3.3V。要是舵机内部芯片设计需5V信号才被识别为高电平，或者舵机本身是总线式舵机，像某些机器人专用舵机，采用半双工串口通信而非标准PWM信号，那直接连接就会失败。

你需要同时对数十个舵机实现精确控制之际，单片机的PWM引脚数量有可能不足，并且频繁生成多个高精度PWM信号会大量占用MCU（微控制器）资源，致使控制帧率降低。

：

此刻，那个舵机驱动板，亦或是被称作舵机控制板的东西，还有被叫做舵机控制器的物件，方才切实发挥其用处。

1. 电平转换与协议适配：

要是鉴于3.3V信号没法驱动5V舵机这种情况，能够去购置一个逻辑电平转换模块，把控制信号从3.3V提升到5V。

假设呈现的情形是总线式舵机，那么必定要运用跟它相适配的专用总线舵机控制器（像U2D2、FTDI这类），借由串口指令实施控制。

2. 多路扩展与资源释放：

要是存在需要对十六路、三十二路乃至更多数量舵机予以控制的情况，推荐选用基于芯片的PWM驱动板。此款板子借助I2C（即集成电路总线）协议跟主控单片机进行通信，仅仅凭借两根线便能够输出多达十六路具备高精度的PWM信号。

核心价值之一：驱动板负责生成以及刷新全部PWM信号的工作，仅仅只需要主控单片机发送一些简单指令，像“第3号舵机转向90度这个角度”类似这种指令即可达成，这已经充分使得单片机的计算资源大幅释放，进而能够让例如仿人机器人步态这样复杂的运动得以非常连贯顺利地实现。

四、完整决策指南：快速判断你是否需要驱动板

请根据你的具体应用场景，对照下表进行判断：

五、常见疑难问题解答

1. 为什么我给舵机独立供电后，它还是抖动？

答：要去查看所有电源之中的“负极”是否能够做到可靠地共地。要是单片机的GND以及舵机电源的GND并未进行连接，那么信号线上便不存在参考电位，舵机就会接收到紊乱的信号。这情况属于继供电不足之后的第二大常见错误。

2. 我可以使用充电宝给舵机供电吗？

答：不予以推荐，多数充电宝于检测到小电流输出之际会自行关闭，并且其升压电路纹波较大，不适宜给舵机这类瞬态电流变化强烈的设备进行供电，建议采用稳压电源，或者镍氢电池组，亦或是航模锂电池搭配稳压模块来供电。

3. 驱动板能提供大电流吗？

嗯，答案是：不能够将概念进行混淆。这般的PWM驱动板自身并不供给电流，它仅仅只是一个信号发生器而已。舵机所需要的大电流仍然得从你的主电源（电池或者适配器）来获取，并且还要直接连接到舵机的电源线上。驱动板所负责的是控制信号的分配以及生成。

4. 舵机内部不是已经有驱动电路了吗，为什么外部还需要“驱动板”？

答：这属于一种常见的概念混淆情况。舵机内部存在驱动电路，该驱动电路承担着“电机驱动”的职责，也就是把控制信号转变成为电机转动所需要的动力。而在外部被称作“驱动板”或者“舵机控制板”的部分，其本质实际上是一个信号分配器，或者是协议转换器，又或者是控制器。它所解决的问题是信号数量不够充足，信号类型不相匹配，以及减轻主控制器的负载，而并不是侧重提供驱动电流句号。

与最终行动建议

舵机是否需要驱动板，完全取决于你的应用规模和信号类型。

重申核心要点：针对绝大多数入门级，且舵机数量少的项目而言，你完全没必要去购置任何“舵机驱动板”。问题的关键始终在于要有充足的、独立的电源供应，以及正确的共地连接。直接连接后“不能用”，九成原因是供电不足，并非是缺少一块驱动板。

行动建议：

1. ，要对供电情况展开检查，要保证舵机的电源能够满足所有舵机同时工作之际的峰值电流，是要运用独立的电源，使其与单片机相互分离。

2.伟创动力，要进行接线检查，需保证所有设备的GND，也就是负极，都能够确保可靠地连接在一起。

3. 最末，进行需求评估：设若你处在需要对超出6个数量的舵机予以控制的处境，又或者所运用的是呈现为总线式的智能舵机，那么你便需要再度去思量购买与上述两种情况精准适配的存在着多路特征的PWM驱动板或者专用的控制器了。

依照上述逻辑，你不但能够化解现下“为何不可用”的疑惑，而且还能够构建起一套条理清晰的舵机系统搭建理念，镇定自若地面对从简易实验直至复杂项目的全部挑战。
