舵机0度怎么确定？3种类型舵机零点校准方法

很多用户在首次使用舵机之际，都会碰到一个基础却关键的问题，那就是：舵机的0度位置究竟该如何确定呢？这可不是一个仅靠“通电归位”就能处理好的问题。事实上，不同种类的舵机情况各异；像是180度限位舵机、360度连续旋转舵机、多圈绝对位置舵机；它们0度的定义以及确定方式全然不同；要是弄错了；轻微的话会致使机械臂位置不准确；严重的话或许会因为堵转而烧毁舵机。

文中会径直为你剖析市面上极为常见的三种舵机类型，给出从硬件核实到软件校验的完整操作途径，保证你能够精准、安全地判定舵机的0度位置。

一、 核心原理：什么是“0度”？

在着手行动的很早之前之时，你要清晰且明确地知晓这么一回事：那被称作舵机的上面所提及的“0度”情形，从本质上来说实际上是一种“预先设定好的处于中间位置的信号”状态。

由控制信号（也就是通常所言的 PWM 波，一种脉宽宽度调制信号）的脉宽长度来决定舵机的转动角度，标准模拟舵机的控制周期是 20ms（50Hz），其脉宽和角度的对应关系如下。

1.5ms 脉宽：代表“中位”伟创动力舵机，即理论上的0度位置。

0.脉宽为5ms，它代表着一个极限角度，那种角度呀可能要是 90度，又或者是0度，具体得看舵机是怎么定义的呢。

2.5ms 脉宽：代表另一个极限角度（如+90度或180度）。

所以，明确舵机0度的实质，便是寻觅且证实“在PWM信号是1.5ms之际，舵机输出轴所在的物理位置”。

二、 三种常见舵机类型的0度确定方法

依托舵机的机械构造以及用途，判定0度所采用的方式划分成以下三种类别。请依据你手上持有的舵机类型，径直跃至相应篇章实施操作。

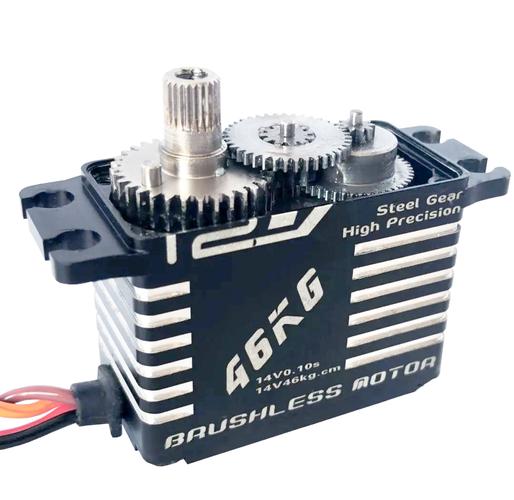

类型1：标准180度限位舵机

最为常见的舵机类型是这样的，它常常被用于机器人关节以及机械臂。其内部存在着物理限位，它仅仅能够在零摄氏度到一百八十摄氏度之间进行摆动，或者是在负九十摄氏度到正之间做摆动。

操作步骤：

1. 机械归零法（无需编程）

第一步：断电。确保舵机未通电。

，进行手动旋转操作，需用手轻轻地去旋转舵机输出盘这般的部件亦或是相关的摇臂部位。鉴于齿轮箱存在减速比的这种情况，要是直接去旋转输出轴的话，就会让人感觉到存在一定的阻尼，而这种状况其实是属于正常范围之内的。

第三步：寻觅限位之处。缓缓地进行旋转，一直到觉察被机械结构阻挡住而没办法再继续转动，这便是其中的一个极限位置所在。朝着相反方向旋转，直至抵达另一个极限位置。

第四步，在两个极限位置的正中间，确定出一处位置，此位置在物理层面上是0度位置，你能够把舵机臂安装于这个被确定出的位置，这是方法，是最原始的但却有效的物理确认法。

2. 信号驱动法（最精确）

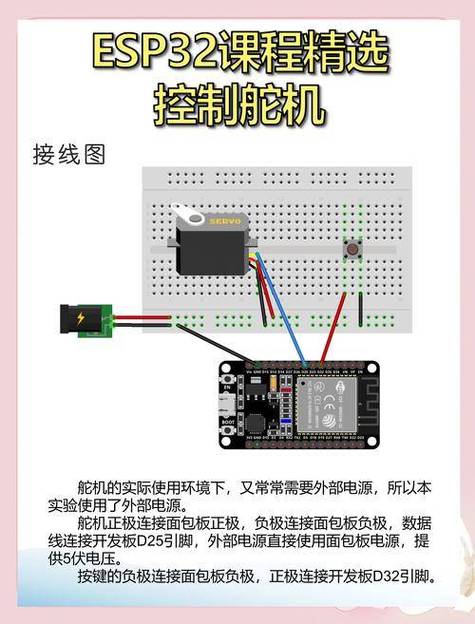

硬件连接方面，要把舵机的棕色或者黑色那根线也就是GND进行接地操作，红色线即VCC去连接5V电源，并且要保证电流是充足的，黄色或者橙色线也就是信号去连接单片机或者舵机测试仪的PWM输出引脚。

输出一个信号，这个信号是PWM信号，其特点为频率是50Hz且脉宽为1.5ms，实现方式或者是借助编程手段，或者是利用舵机测试仪来达成。

观察结果：此时舵机会自动旋转并停在0度位置。如果舵机臂此时与你预想的安装方向有偏差，请不要强行拧动，而是重新拆下舵机臂，对准当前轴心位置再安装上去。

类型2：360度连续旋转舵机

这种舵机不存在角度反馈，其实际上是一个配备电机驱动的减速箱，它不存在“角度”层面的0度，仅有“停止”状态，它的控制逻辑全然不同。

1.5ms 脉宽：电机停止转动（这就是它的0度等效状态）。

1.5ms 2.5ms：脉宽越大，电机正转速度越快。

0.5ms 1.5ms：脉宽越小，电机反转速度越快。

确定方法：

此舵机因无法在特定角度留置，其“0位”确定的独一无二标准是，当PWM信号为1.5ms之际去认明确认，输出轴全然静止而不转动，是这样的情况，这种情况是有要求的，这种要求就体现在这里。

校准步骤：这类舵机其底部通常来讲是有着一个隐藏起来的电位器调节孔的。要是你已经发送了1.5ms信号之后舵机却依旧还是在缓慢地转动着，那么就需要去使用一字螺丝刀对电位器进行微调，一直到舵机完全静止为止。在这个时候就是完成了“0度”（也就说停止点）的校准了。

类型3：多圈绝对位置舵机 / 总线舵机

具有这类特点的高端舵机，其应用场景常常是工业级领域或者专业机器人范畴，它内部装置了磁编码器，具备可以记住绝对位置的能力。

确定方法：

1. 读取当前值：通过串口或CAN总线发送“读取角度”指令。

2. 实施零点设置：常运用“设置零点”或者“偏移量校准”这一指令，把舵机当下所在的物理位置，借由软件指令设定成“0”。

3. 要留意的事项是：这类舵机的0度是由软件逻辑来决定的，它并不受到物理安装角度的限制。在实际进行操作的时候，你应该先把机械结构组装到理想的中位姿态，然后再借助上位机软件将这个位置记录为“0度”。

三、 实操中的常见问题与排查

在确定0度的过程中，用户常遇到以下三种情况，请对照排查：

现象 可能原因 |

: : : |

通电后剧烈抖动/滋滋响 1. 供电电流不足。

2. 机械装置的结构出现了卡死的状况，舵机正竭尽全力地探寻着0度，然而却没办法抵达。 要去查看电源，要保证舵机的标称电压以及电流达到规定标准，就好比5V/2A这种情况。

2. 先将舵机臂拆卸下来，接着单独给舵机发送1.5ms的信号，随后确认轴心可不可以平滑地停留在0度。

摇臂安装完毕后，角度存在较大偏差，且把摇臂安放在了“近似”于0度然而并非百分之百处于中心的位置。标准舵机大多是25T（25齿）或者23T，借由程序发出1.5ms信号，待轴心自动旋转到合适位置后，才去安装摇臂，千万不能手动强行转动齿槽来进行安装。

信号发送出去之后没有任何反应，原因一是，控制信号的电压存在不匹配的情况，比如说，是3.3V的单片机想要去驱动5V的舵机。

2. 舵机解析范围之外是频率或者脉宽超出的情况。使用逻辑分析仪来检测PWM波形，或者用示波器检测PWM波形，要确认周期是20ms，还要确认脉宽处于500 范围之内，并且电压电平要比舵机识别阈值高，而舵机识别阈值通常需要大于3.5V。

四、 与行动建议

其一，舵机的0度并非是物理意义上那种绝对的位置。其二，舵机的能0度是由“1.5ms的PWM信号”所定义的控制基准点。

给你的行动建议：

1. 第一步，也就是隔离测试，要把舵机从机械结构当中拆卸下来，仅仅留下电气连接，这可是排除机械干涉的最为理想方式呀。

2. 第二步，即信号验证这一步骤，要运用最为简单的工具，像是去烧录一个输出1.5ms脉宽的示例程序，又或者使用专用的舵机测试仪，进而确认舵机轴心能够准确无误、稳稳当当停止在基准位置。

3. 第三步，也就是机械安装这一步，要先确认轴心停在了0度，之后，才能够去开展摇臂或者负载的安装工作。

4. 第四步，也就是代码固化这一步：在最终的项目代码当中，要明确地写入这样一条指令伟创动力，这条指令是“初始化舵机为1.5ms”，并且需要在每次启动的时候执行该项指令，这么做的目的是防止因为上电瞬间信号不稳定，之后导致零点偏移。

照此方法去做，你能够避开繁杂的猜测行为，借助科学的信号验证方式，于任何舵机系统里，不管是DIY小项目，还是工业级应用场景，精准且可靠地确定0度基准标点符号。
