在移动机器人、多关节机械臂、自动化产线等存在多轴协同控制需求的场景当中，传统PWM或串口舵机驱动器有着三大痛点，其一为通讯实时性较差，在多舵机控制的时候指令延迟十分明显，其二是布线较为复杂，各个舵机需要独立的信号线，其三是反馈信息有限，无法获取真实位置、温度、电压等状态。CAN总线舵机驱动器，采取总线式连接途径，只靠两根信号线可串联控制数十个舵机，拥有最高1Mbps通讯速率、多节点冲突检测、实时状态反馈三大关键优势，已然成为多轴运动控制系统的标准选用方案。

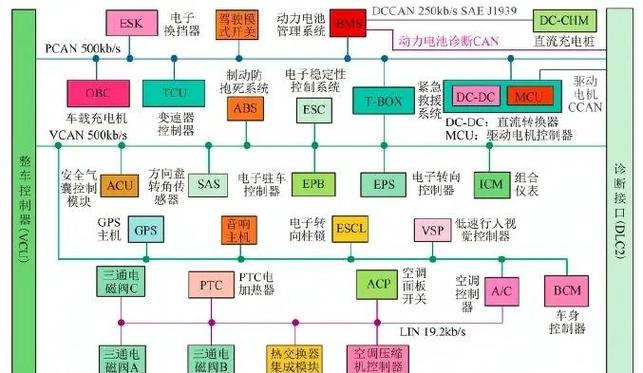

CAN总线舵机驱动器，是集成了CAN通讯接口的伺服驱动单元，它遵循ISO 11898标准所定义的控制器局域网络协议，这与传统舵机驱动器有着本质区别，在于驱动器自身作为CAN网络的一个节点，借着CAN_H和CAN_L两根双绞线接收控制指令，并且返回执行状态。
CAN总线舵机驱动器标准数据帧格式（11位ID）：
仲裁段，其由11位ID构成，此仲裁段的作用在于对节点地址以及报文优先级予以标识伟创动力舵机，但要明确，ID的数值越小，那么对应的优先级就会越高。
控制段：包含数据长度代码（DLC），指示后续数据字节数
数据段：最多8字节，承载控制指令或状态信息
校验段：15位CRC校验，确保数据完整性
场景实际是，某移动机器人项目当中，要同时去控制6个行走轮舵机，以及2个转向舵机。当采用传统PWM控制之时，主控MCU需要依照顺序去输出8路PWM信号伟创动力，结果致使一个舵机的指令延迟达到40ms以上，进而让机器人在直线行驶的时候出现明显的蛇形摆动了。
对于CAN总线而言，存在这样的情形，有8个舵机驱动器呈现为一种状态，被当作独立节点的形式，以挂载的方式处于同一条CAN总线上，接着还有这样的状况，主控发出一帧广播指令，该指令的ID为0x000，然后又有了新情况，所有舵机在100μs的时间范围内，以一种同步的状态接收到了此指令。通过实测得出数据，数据表明，8节点系统存在这样的特性，其最大指令延迟呈现出一种状态，不会超过200μs，同时，该系统的同步误差也呈现出一种情况，小于10μs。
有这样一个实际情形，某六轴协作机器人采用那传统方案的时候，6个关节舵机是需要6组12根信号线的，每组信号线包含PWM、VCC、GND、反馈线，再加上电源线，结果线束总的直径达到了18mm，这占用了关节内部35%的空间，与此同时还增加了装配的难度以及线缆磨损的风险。
CAN总线的呈现这样的情况：所有的舵机驱动器借助CAN_H、CAN_L、VCC、GND这四根线进行并联，6个关节仅仅需要4根主线来贯穿，线束的总直径下降到6mm。某工业机器人厂商给出反馈：在采用CAN总线之后，整机的线束数量减少了70%，装配工时降低了55%。
以往传统的舵机驱动器大多都是单向控制方式，没办法去知晓舵机的实际状态情况。CAN总线的舵机驱动器能够支持这些实时反馈参数：
CAN总线运用差分信号进行传输，也就是CAN_H减去CAN_L得到的差分电压来传输，其拥有特别强的共模干扰抑制能力。当处于通讯速率之际，可靠传递的距离能够达到100米；要是速率降低到，那么传输距离可以扩充至1000米。有个AGV工厂，在面积为2000平方米的厂房里面，布置了22个舵机节点，在运行两年的期间内，没有发生因为通讯干扰而致使的控制异常情况。
额定电压：常见规格有12V、24V、48V。选型原则：
移动机器人优先选择24V（兼顾安全与效率）
工业设备选择48V（满足大功率需求）
小功率设备（50W以下）可选择12V
针对额定电流以及峰值电流来考量，峰值电流一般而言是额定电流的2至3倍这样子，其持续的时间通常情况下不会超过3秒。在进行选型操作的时候是需要进行计算的，那就是峰值电流要大于或等于电机启动电流乘以安全系数1.5。
影响电池供电设备续航时间的因素是待机功耗 ，高品质CAN总线舵机驱动器的待机功耗要求低于2W。
存在支持的波特率，标准CAN总线所支持的有： ， ， ， ， ， ， ， ，1Mbps。将推荐作为默认配置，以此兼顾传输速度以及距离。
CAN协议版本方面，要保证驱动器对CAN 2.0B协议（也就是扩展帧）予以支持，做到与绝大多数工业CAN主站相兼容。
将120Ω终端电阻，各自配置于CAN总线两端，用于构建终端电阻。驱动器是否内置可跳线的终端电阻，需进行详细确认，若没有，则要在外部另行补充加装。
位置分辨率：以编码器线数或磁编码器位数表示。常见规格：
12位（4096线）：适合普通工业定位
14位（16384线）：适合机器人关节
16位（65536线）：适合精密测量设备
驱动器对于指令的响应速率，是在响应带宽方面得以体现的，位置环带宽被要求不能低于200Hz，不然在高速运行之际就会产生跟随误差。
控制周期，是指驱动器内部进行控制计算的周期，对于高品质产品而言，其控制周期能够达到100μs至500μs。
具备以下硬件级保护：
过流保护：超过峰值电流时0.1ms内关断输出
过压/欠压保护：电压超出额定范围15%时触发保护
过热保护：功率板温度超过85℃时自动降额或关断
堵转保护：检测到堵转状态后3秒内切断输出
通讯超时保护：超过设定时间未收到指令时自动停止输出
作为项目背景，有一个创客团队，他们致力于开发一款四轴桌面机械臂，而此机械臂的运行要求是，要对四个关节的同步运动进行协调。
最初的方案存在这样的问题，所采用的是串口舵机，然而串口运用的却是轮询机制，在对第4个关节进行控制的时候，要等待前面的三个关节按照顺序依次做出响应，如此一来就致使运动变得不光滑顺畅了。
CAN总线改造方案：
1. 选择四台具备CAN总线支持功能的舵机驱动器，将节点ID各别设定为1，设定为2，设定为3，设定为4。
2. 采用由24V/10A开关电源来进行供电，在总线的两端，各自都并联上一个120Ω的电阻。
3. 主控运用的是，它具备双CAN接口，其运行频率为。
4. 进行梯形加减速规划的编著，经由CAN广播帧来同步地发送各个轴的目标位置。
改造呈现出这样一些效果 ，它的四轴同步误差是小于20μs的 ，而且它运行轨迹的平滑程度显著地比串口方案要好 ，与此同时 ，其开发周期从原本计划的6周被缩短到了3周。
问题1：CAN总线通讯失败，所有节点无法控制
排查步骤：
1. 针对CAN_H以及CAN_L之间的那个电阻实施测量，正常的状况下，其阻值是60Ω，此中缘由在于它是由两个呈现为120Ω阻值的终端电阻并联而成的。
2. 测量CAN_H对地电压——正常应为2.5V左右（隐性电平）
3. 确认所有节点波特率设置完全一致
4. 检查CAN收发器型号是否兼容3.3V或5V逻辑电平
问题2：部分节点偶尔掉线
原因分析：通常由总线反射或电源干扰引起。：
确认总线布线采用双绞线，避免星型拓扑
查验分支线的长度，看其是不是超出了30cm，（因为CAN规范有着这样的要求，即分支越短越为理想）
在靠近干扰源的节点处加装共模扼流圈
使用隔离型CAN收发器（如）
问题3：舵机运行抖动
可能原因与对应方案：
选型建议：
2轴以下、无需反馈：PWM方案即可
310轴、需要位置反馈：CAN总线为最优选择
10轴以上、对同步要求极高（μs级）：考虑
对于低速监控的情景，也就是那种50毫秒的响应能够被接受的情况，RS485这个方式以及这种方式是可以适配满足要求 的呀。
采用总线式拓扑以及差分信号传输的CAN总线舵机驱动器，从根源上破解了多轴协同控制里同步性差、布线繁杂、状态反馈缺少这三项核心问题。针对3轴之上的运动控制系统而言，运用CAN总线方案能够把开发效率提升至50%以上，将线束成本降低60%，让系统可靠性明显提高。
1. 针对当下需求展开评估，要清晰确定控制轴数，明确所需通讯速率，判断是否需要实时状态反馈。
2. 测算总线负载，依据节点数量以及控制周期，对总线占用率予以估算，要保证其处于低于百分之五十的状态，（CAN总线理论利用率上限是百分之七十）。
3. 挑选符合规范的硬件：核实驱动器契合ISO 11898标准，拥有过流、过压以及过热等硬件保护措施。
4. 按照规范进行布线，要使用阻值为120Ω的终端电阻，采用双绞线，分支线的长度不能超过30cm。
5. 分步骤进行调试，开展单节点通讯进行测试，接着开展两节点通讯予以验证，开展全节点组网进行调试。
处于选型阶段时，宁愿去挑选参数余量有着30%的驱动器，从而防止因极限运行致使故障发生。
开发阶段：统一所有节点的波特率、帧格式、终端电阻配置
CAN分析仪，在部署阶段，来抓取总线波形，信号质量达标要确认，差分幅值需≥1.5V。
运维的阶段，要定期去读取各个驱动器的温度、电压以及累计运行的时间，以此去实现预测性的维护。
先是遵循以上指南来完成选型，接着进行部署，如此这般，CAN总线舵机驱动器会为您的运动控制系统给予稳定的、高效的以及可扩展的驱动解决办法。
