欲借 Uno开发板精确控制舵机之角度从而成就，实现机械臂、智能小车或者自动门？最为直截便当的办法是：给舵机的信号线连至支持PWM的引脚（一般为9号或者10号引脚），并且于 IDE里上传Servo库的示例编码“Sweep”。
不少爱好者头一回运用舵机之际，常常碰到舵机不转动、产生抖动或者旋转角度出现偏差的状况。这些状况百分之九十是起因于接线出差错或者电源不达指标。下面是从全无基础起始成功操控舵机的完整操作指引。
确认舵机类型。市面上最常见的舵机有三根线：
棕色或黑色线：电源负极（GND）
红色的线，它所连接的是电源的正极，这个正极有着特定标识为（VCC，日常正常运作时的电压范围一般是处于4.8V至6.0V之间）。
橙色或黄色线：PWM信号线
舵机主要分为两类：
1. 标准舵机，其旋转角度范围，正常情形下是从0°起始直至180°。它适用于机械臂的关节部位，也适用于转向机构。
2. 源源不断持续旋转的舵机，并非针对特定角度予以控制，仅仅是对转速以及方向加以控制，它恰到好处适用于车轮驱动这一情况。
关键差异在于，要是你的项目要求精准地停留在特定角度，像30°、90°这般，那就得选用标准舵机。倘若仅仅是需要轮子进行转动，那就运用连续旋转舵机。
所需材料：
Uno开发板 ×1
标准180°舵机 ×1（如SG90或MG995）
杜邦线（母对母） ×3
如果舵机尺寸较大，举例来说像MG995这种，那么就一定要使用外接的4.8V到6V电源，比如说电池盒这类，绝对不可以直接从 Uno的5V引脚进行供电，不然的话就会把开发板烧坏。

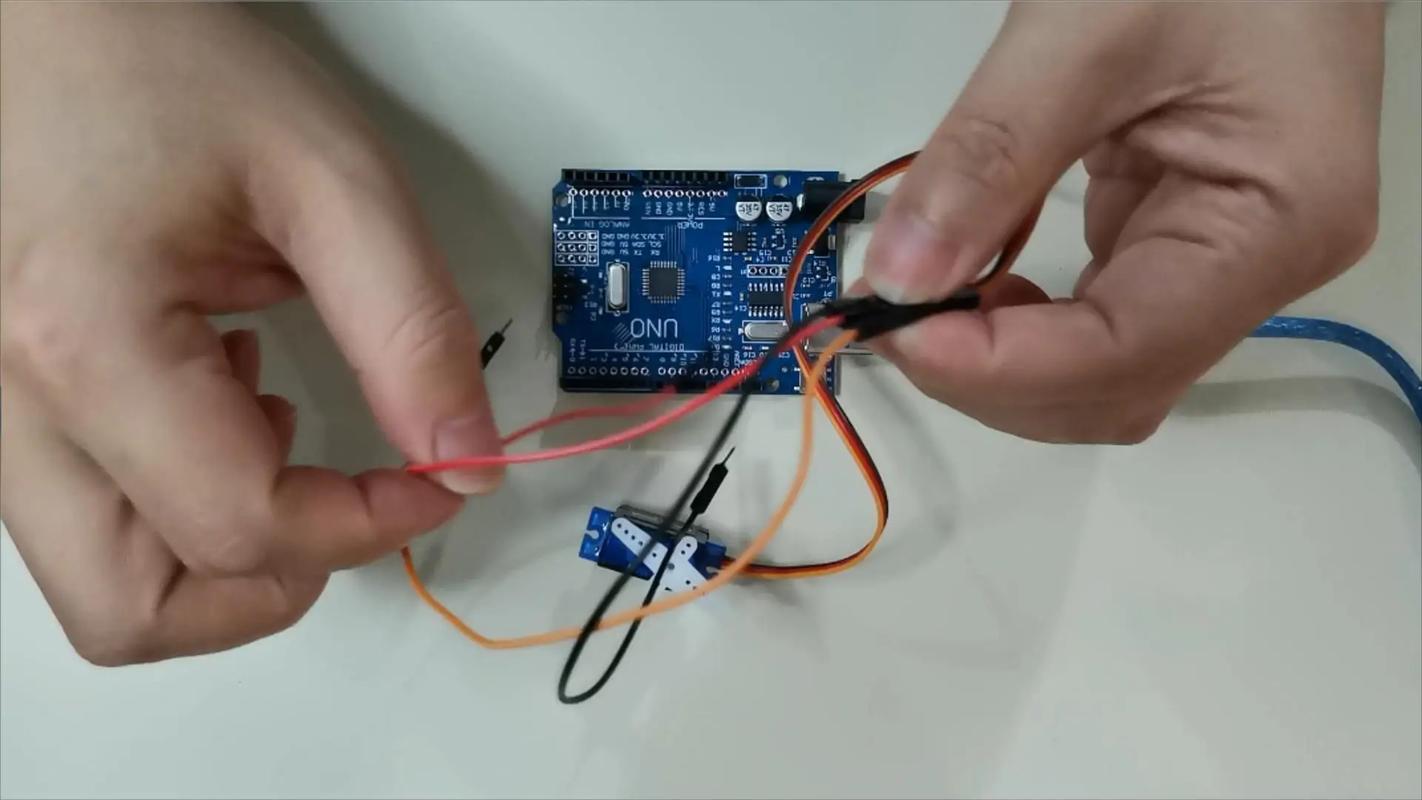

连接步骤：
1. 电源连接：
舵机的棕色线也就是GND，它要连接到 Uno的GND引脚。
对于微型舵机像SG90而言，舵机红色线也就是VCC，要连接到 Uno的5V引脚。
亦或，外接电池盒的正极，大型舵机是一定要外接电源的，并且要把外接电源的GND和的GND进行共地。
2. 信号连接：
舵机橙色线也就是信号线，要连接到 Uno的9号引脚，或者是10号引脚，又或者是11号引脚。
对于典型错误案例来说，有这样一种情况，即有一位爱好者，其直接取用供电来驱动两个MG995舵机，随后出现了这样的结果，也就是舵机一旦启动，开发板马上就重启了。究其原因在于，MG995的峰值电流超出了2A，然而的5V引脚最大输出仅仅约为500mA。关于是，要为舵机单独进行供电，并且一定要共地，也就是外接电源的负极要与 GND相连接。
IDE自带了舵机控制库，无需额外安装。
步骤1：打开Sweep示例
在 IDE的菜单栏那里进行选择，选择的内容是：文件，然后是示例，然后依次要找到Servo，找到Sweep。
步骤2：理解核心代码
# // 包含舵机库
Servo ; // 创建舵机对象
int pos = 0; // 存储角度位置
void setup() {
.(9); // 将舵机连接到9号引脚
}
void loop() {
// 舵机从0°转到180°，每次增加1°
for (pos = 0; pos <= 180; pos += 1) {
.write(pos); // 设定角度
delay(15); // 等待舵机转到该位置
}
// 舵机从180°转回0°，每次减少1°
for (pos = 180; pos >= 0; pos = 1) {
.write(pos);
delay(15);
}
}
步骤3：上传并观察
选取恰当的开发板，（其步骤按工具的路径走，先到开发板，能看到其中名为 Uno的选项），以及合适的端口，（这里要通过工具里端口的选项路径去找）。
点按上传按键，达成之后，舵机的轴会转动到0°伟创动力，接着缓缓地摆动至180°，随后再回转，不断重复循环。
若需要舵机转到特定角度（如90°），可使用以下精简代码：
#
Servo ;
void setup() {
.(9);
.write(90); // 直接转到90°
}
void loop() {
// 保持90°不动
}
角度设定规则：
在“.write(angle)”里，“angle”的值所涉及的范围是，对于标准舵机而言，其范围是从0到180。
写入超出范围的值（如200）会导致舵机不动作或损坏限位。
核心结论：
成功对舵机实施控制存在着三个关键性要点，其一为进行正确的接线，也就是要实现共地，其二是要给予充足的供电，特别要注意不能依靠Uno直接驱动较大的舵机，其三乃是要正确运用Servo库当中的write()函数。
行动建议：
1. 当下即刻着手：依据“第二节”所规定的硬件连接，运用微型舵机（像是SG90这种）径直连接至 Uno的5V引脚从而展开初次试炼，这可是最为妥当的入门途径。
2. 记住共地这条原则：在任何外接电源跟二者之间，都必定要把负极也就是GND连接到一块儿，不然的话信号就没法进行传输。
3. 优先选用9号引脚或者10号引脚，这两个引脚属于 Uno的硬件PWM引脚，能够输出最为稳定的舵机控制信号。
4. 如遇抖动状况，应先对电源展开检查：当舵机出现异常抖动情形时，不要对代码产生怀疑，要运用万用表去测量舵机供电电压是否处于稳定状态。绝大多数的问题都是源自于电源方面。
