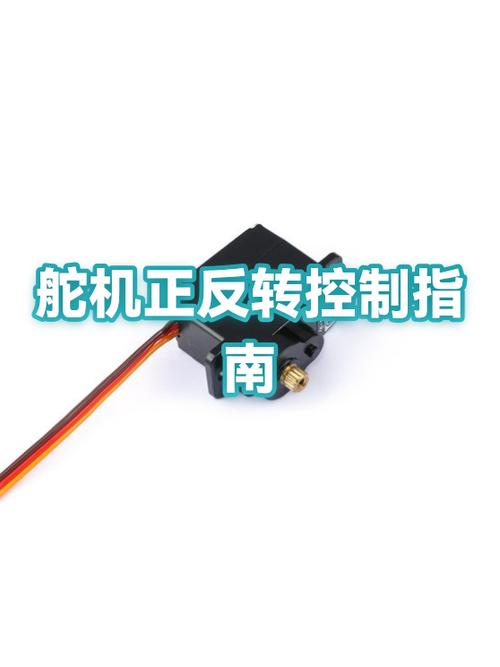

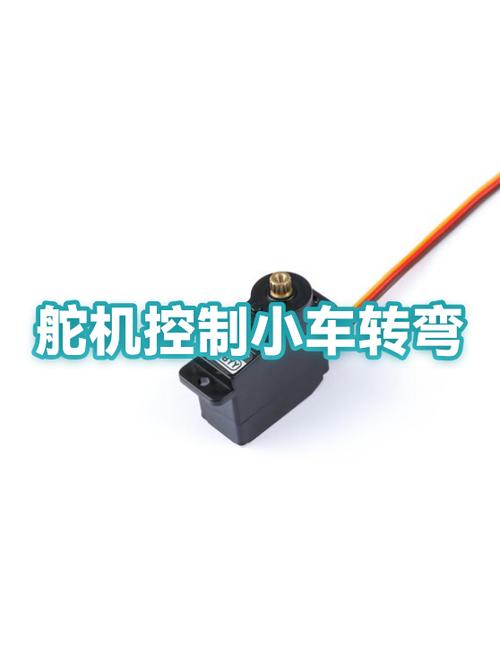

转化遥控器指令成为精确转向角度的那个核心部件是遥控车舵机。它的工作原理取决于闭环控制，接收PWM信号，也就是脉宽调制信号，内部电位器去检测当前位置，通过比较来驱动电机转动，一直到达到目标角度。下面详细解说每个环节，助力您迅速掌握舵机的工作逻辑以及常见问题的解决办法。
遥控车舵机由四个关键部件构成：
直流电机：提供旋转动力，负责驱动输出轴转动。
减慢速度的齿轮组，把电机的高速转动降低其转速，同时增大扭矩，进而让输出轴获取充足的力量伟创动力舵机，以此带动车轮进行转向。
起到控制作用的电路板，会接收从遥控器那里发出的那种被称作 PWM 的信号，接着对其进行解析，之后去比较目标角度跟当前角度，据此控制要去运转的电机进行正反转。
电位器，也就是角度反馈传感器，它被安装在输出轴之上，其电阻值会随着输出轴角度呈现线性变化，把当前角度实时反馈给控制电路。
遥控车舵机运用 PWM（脉宽调制）信号，以此当作控制指令，这个信号带有固定周期（一般是20ms），在这当中高电平持续的时间（脉宽）能够决定目标角度。
标准对应关系（以常用180度舵机为例）：
注：部分360度连续旋转舵机采用不同对应规则，此处针对遥控车常见类型。
如下是常见情形：当您缓慢地去拨动遥控器之上的方向盘之际，输出信号的脉宽会从1.5ms持续地发生变化直至2.0ms，舵机输出轴会从正中平稳地转到大约135°的位置，进而带动前轮实现精确的转向。
1. 处理接收信号伟创动力，控制电路会去读取源于接收机的PWM信号，进而计算得出目标角度，比如说120°。
2. 进行检测，针对当前所在位置，电位器会把当前输出轴的实际角度，像80°这样子，转化成电压值，而后发送给控制电路。
3. 存在比较偏差情况，这里针对控制电路进行计算偏差验证，具体为目标处于一百二十度，而实际却是八十度，用目标度数减去实际度数得出正向四十度的偏差结果，偏差情况决定电机进行正转。
4. 使动与终止状态：电流促使电动机依照正向进行运转，凭借降低速度的齿轮带动输出的轴进行转动；电位器及时对角度予以反馈，当实际呈现的角度达到一百二十度的时候，偏差变为零，电流即刻停止为电动机供应电力，输出的轴被锁定于目标角度处。
每秒之中，整个进行着闭合循环的过程会重复数十次，以此确保舵机针对外部所存在的阻力，像是因为路面颠簸从而致使车轮发生偏转这种情况，能够迅速地进行修正，进而保持稳定的转向状态。
或是舵机，抖动啸叫，其一，PWM信号干扰，舵机线接触不良。
2. 电位器磨损导致反馈不稳
3. 供电电压处于不足状态时，要去更换舵机延长线，并且使用舵机测试仪进行单独供电测试。
全然不转动， 其一，电源的电压处于低于舵机工作范畴之所（像是4.8V往下）。 |。
2. 齿轮卡死或电机烧坏
3. 若接收机不存在信号输出的情况，那么要测量接收机信号脚的电压，此电压有从0至5V的跳变现象。另外，进行手动转动输出轴的操作，以此检查是否存在卡滞 |。
转向角度不准 1. 遥控器中立点偏移
2. 舵机臂齿磨损打滑
基于上述工作原理，您可采取以下措施：
1. 执行舵机健康状况的检测过程：运用简易舵机测试仪（其价格约为30元），直接给出1.5ms的固定脉宽，察看舵机是否能够稳定地停留在90°的中点位置。要是抖动幅度超过了±5°，就提示电位器出现老化情况，建议进行更换。
2. 达成供电能力的适配：高压舵机身为（7.4V）的那种，得搭配2S锂电池来运用；要是采用镍氢电池（4.8 6V），那就得去确认舵机是否支持低压运作情况。供电出现不足这种状况，乃是致使转向变得迟钝的最为主要的原因所在。
3. 按照固定的周期去校准中点：要先把遥控器里所有的微调都调整到归零状态，接着把舵机臂拆卸下来，之后通过手动的方式将输出轴转动到物理中点的位置，在以九十度垂直的方向去安装舵机臂。这样的操作能够消除百分之九十的跑偏问题。
4. 为1/10越野遥控车挑选适配的舵机规格，当属扭矩≥10kg·cm、速度≤0.12秒/60°的舵机被推荐，如果是攀爬车，那么所需的是要求更高扭矩（≥25kg·cm）然而速度却是能够稍慢一些的那种舵机。
再次重申核心观点：遥控车舵机从本质上来说，是一个位置闭环伺服系统，这一系统以内含 PWM 信号设定目标，借由电位器进行实时反馈，经由控制电路自动纠正偏差，一直到精确抵达指定位置。当您理解了这一具有自动特性的闭环原理，那么您就能够以高效的方式诊断诸如抖动、不转动、角度不准确等一系列问题，并且能够通过规范供电以及中点校准等手段，显著地提升操控精准度。
