舵机系统图与工作原理详解：附日常管理要点

一、舵机系统图的核心构成

由操控系统、液压动力系统、执行机构、反馈系统这四部分共同构成一套完整的舵机系统，进而形成一个闭环控制回路。

1. 操控系统（发令与传递）

它是驾驶台控制单元，其中涵盖了舵轮，还有自动舵也就是自动驾驶仪，包括随动舵控制手柄。操作者下达的舵令会在这儿被转换成为电信号，这种电信号一般而言是4 20mA电流信号或者PWM脉冲信号。

舵机室当中的随动控制单元，是身处舵机室内的备用控制站，其作用在于应急操控，或者进行舵机调试。

信号传输所采用的线路，一般而言是有着冗余设计的屏蔽电缆，其目的在于保证信号能抵抗干扰、不会出现中断情况。

2. 液压动力系统（能量转换与放大）

电动机跟油泵，一般是一个使用另一个备用，或者两个使用一个备用。电动机带动变量泵或者定量泵，把机械能转变为液压能。

油箱，用于储存液压油，滤器，包括回油滤器与吸油滤器，其作用是保证油液清洁度。

构成阀组单元的有溢流阀（安全阀），还有换向阀，以及隔离阀，另外包括旁通阀等诸般设施，其作用在于对油液的流向予以控制，同时对油液的压力进行控制，并且对油液的流量实施控制。

3. 执行机构（推动舵叶）

转叶式油缸，其借助转子、定子以及密封件，凭借液压油直接促使舵叶进行旋转，它适用于大扭矩的场景，还适用于小转角（一般小于或等于65°）的场景。

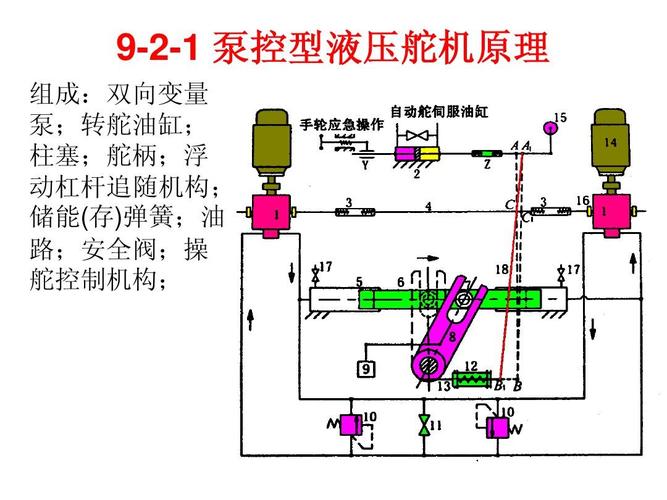

采用柱塞式（往复式）的油缸，借助液压油促使柱塞进行直线运动，之后经由舵柄、舵扇机构转变成旋转运动，这种形式常见于双柱塞四缸或者两缸的布置情况中。

4. 反馈系统（闭环控制核心）

安装在舵柱或者舵叶上的舵角反馈器能实时对实际舵角予以检测，其输出信号会返回至驾驶台舵角指示器并在那里与给定舵令开展比较。

电气或者机械的连杆呀，则是精确地把舵叶实际所处的位置传送到位于舵机控制箱内部的比较元件那儿呢。

系统图示意（逻辑连接）：

驾驶台发出舵令传递给信号放大器，信号放大器再将信号传至伺服阀，伺服阀接收到信号后作用于油泵变量机构，致使油泵输出高压油，高压油进入油缸或转叶，进而推动舵叶，舵叶被推动后舵角反馈器产生信号返回，该信号与舵令进行比较，根据误差信号来调整伺服阀，如此持续直至实际舵角等同于舵令舵角。

二、舵机工作原理（以最常用的电液伺服式为例）

那遵循着“液压放大、闭环随动”这般基本原理的是舵机，其核心在于，凭借那个“给定信号与实际舵角的偏差”去驱动油泵得以工作，一直到那个为零的偏差状态。

工作流程分解：

1. 目标舵角对应比例电信号产生阶段：驾驶员转动舵轮，右舵成比例电信号，如右舵15°对应+15mA电流伟创动力舵机，此信号输入至舵机控制箱。

2. 信号比较与放大阶段：

舵角反馈器把当前实际舵角信号输入控制箱的比较元件，此信号比如是左舵5° ，对应着5mA。

经过比较元件运算得出偏差信号，目标信号为正十五度，实际信号为负五度，二者相减得到正二十度差值偏差，则此差值偏差意味着要向右边转动舵二十度。

偏差信号经电子放大器放大，驱动伺服阀（先导阀）。

3. 液压控制阶段：

此为伺服阀的动作情况：伺服阀会依据偏差信号的极性，以及偏差信号的大小，来改变油泵变量机构，此机构或是斜盘，又或是偏心距，其方向会被改变，开度同样会被改变。

油泵进行输出，其为变量泵，这个变量泵进而开始以对应的方向以及排量输出高压液压油，举例来说，当偏差呈现为“+”这种情况的时候，该油泵朝着“右转舵”的油缸供应油液。

通过安全阀进行保护，当系统压力超出溢流阀设定数值，也就是系统最大工作压力的1.25倍时，溢流阀会开启来实施泄压操作，以此避免管路或者油缸出现爆裂情况。

4. 执行阶段：

油缸（或者是转叶之中挨着的一间腔室），有高压流向里进油，促使柱塞或者转子，出现被推动的情况，，柱塞进行直线活动，凭借舵柄转成舵叶的转动动作。

舵叶转动，船舶航向改变。

5. 反馈与消除偏差阶段：

伴随着舵叶进行转动，舵角反馈器持续发出实际舵角信号传给比较元件，此信号是不断变化着的那种。

实际舵角不断接近目标舵角伟创动力，偏差信号不断减小。

到舵叶精准抵达右舵十五度之际时，实际信号也就是正十五度，跟目标信号同样是正十五度，二者之间的偏差成为零。

相比之下，元件输出呈现为零的状态，伺服阀转向中间位置，油泵变量机构也回归至中间位置（此状态下排量变为零），油泵停止朝着油缸供应燃油。舵叶稳固于指定的舵角处。

核心结论：舵机的工作进程是这样一个自动调节进程，它会持续检测偏差之处，接着借助液压动力达成消除偏差的目的。舵机唯有处于舵叶尚未抵达指令位置的状况下才会消耗能量展开工作，一旦抵达该位置便会自行停止，而这恰是它实现节能以及保持稳定的关键要素所在。

三、日常管理要点（基于SOLAS公约及船级社规范）

平日里的管理，必然得遵循那样一种原则，即，以预防作为主要的方面，通过测试来进行验证，还要保证记录完完整整。以下呈现的是，那些轮机管理人员去执行的七大核心要点：

要点1：油位、油质与温度管理（每日检查）

针对油位问题，需每日进行检查，检查的对象是舵机油箱油位，油位所处位置在油位计中位往上，若油位出现异常升高的情况，那么有可能意味着油缸密封出现泄漏现象，这里的泄漏还有海水进入这种可能，或者冷却器泄漏，要是油位出现异常降低的状况，那就表明外部管路存在泄漏。

第一，油质方面，每间隔3个月就要进行取样操作对液压油展开检查。第二，要禁止出现油液呈现乳化状态、变得浑浊或者内部包含着金属颗粒这种情况。第三，一旦水分含量超过了0.1%，或者污染度高于NAS 1638 9级，那么就马上进行更换。

监测对象为温度，具体是油泵壳体以及油箱油温，正常工作期间，油温不得超过60℃，若温升速度过快或者出现局部过热的情况，那就表明泵内发生磨损或者是溢流阀出现异常开启的状况。

要点2：压力与泄漏检查（每日及每次操作后）

工作压力方面，要去观察高压侧的压力表，同时。也要去观察回油侧的压力表呢。泵出口的压力这种情况，是与负荷相符匹配的，并且不存在剧烈波动而出现那种状况的。

对管子连接部分，还有阀组，以及油缸活塞杆的密封状况以及，泵轴端的机械密封部分，都要去做外部泄漏方面哦检查。要是有这样的情况，就是任何一直持续着点滴渗漏的现象，那都是根本不被接受的，马上就去弄清楚其中的缘由，然后展开相应处理。要是允许存在极少数量的渗透出油的状况，如同每分钟不超过3滴这样的程度，不过，这也需要做好相关记录，并且安排好检修工作。

内部出现泄漏情况：当舵叶处于稳定状态之后，如果油泵持续不断地发出那种“嗡嗡”作负载时的声音 ，又有可能是舵叶自己出现自行漂移的状况 ，这就表明内部泄漏的程度过大了。能够借助“锁舵试验”来进行判断：先把油缸进出口的隔离阀给关闭掉 当会出现舵叶依然能够被外力扳动的现象 那就意味着内部密封已然失效了。

要点3：舵角指示与反馈系统校验（每月及开航前）

进行一致性检查时，驾驶台处舵角指示器的读数，与舵机室里舵角指示器的读数，以及舵柱上机械舵角指示牌的读数，这三者保持一致。其允许的最大误差是±1°，并且左、右满舵角度一定要符合设计值，这个设计值通常就是 35°。

对零点进行校准，当舵叶处在中位也就是 0°的时候，全部的指示器都得准确无误地归到零。要是出现偏离的情况，那就得让专业的人员依据厂家手册去进行电气调零。

要点4：应急操舵演练与测试（每月，SOLAS强制要求）

应急操舵的程序是，要定期进行应急操舵演练，而且至少每月得有一次。其流程是这样的，先是驾驶台发出“应急操舵”指令，接着轮机员在舵机室把控制切换到“应急”模式，之后通过应急操舵手柄或者按钮直接去控制电磁换向阀，操作舵机并核对舵角。

测试的要求是这样的，从船只的一侧转动，一直转到满舵，这个满舵的角度是35°，然后再从这同侧满舵回到另一侧同样满舵，此满舵角度同样为3还应°于应急操舵模式情形之下，舵叶转动所经历的时间不能够越过60秒，测试之后所获得的结果一定要记载于轮机日志当中。

要点5：安全阀与隔离阀功能测试（每半年）

安全阀校验，于油泵运行之际，手动或者借助机械限位硬性使系统压力提升，安全阀需于设定压力（此压力通常为系统最大工作压力的1.1至1.25倍）之时精准开启进行泄压，关闭之后，系统压力恢复至正常状态。

隔离阀或者旁通阀，要去确认一下，各油缸进出口那里的隔离阀，动作起来很灵活，标识清晰可见。当单套系统出现故障的时候，能够快速地隔离出现故障的油缸，运用另一套油泵以及油缸，以此来维持操舵，也就是降级运行。

要点6：机械连接与紧固件检查（每季度）

检查舵柄跟舵柱联系，查看舵柄与舵柱之间的液压紧配的螺栓或者是键槽连接情况，所有的紧固螺栓都得有防松的措施，像双螺母、开口销、防松垫片之类的，并且没有锈蚀现象。

油缸跟船体基座，要查看油缸耳轴，还要看基座螺栓有没有松动情况，有没有裂纹现象，采用敲击法，也就是轻敲螺栓听声音的那种方法，或者运用扭矩扳手定期进行抽检。

之于柱塞式舵机，针对传动销以及球头，要去检查十字头、滑道，还有传动销的磨损状况以及润滑情形。要是磨损量超出设计极限，一般而言是直径减小呈现1.5mm这种情况，那就必定得进行更换。

要点7：报警与监控系统测试（每周）

针对440V系统，来测试一下这些报警，分别是，低油位时所触发的报警，滤器压差处于高位状态的报警情况，电机出现过载现象的报警，发生缺相状况时引发的报警，还有三相绝缘监测方面的报警。

测试的方式为，手动去触发油位浮子开关，还要短接滤器压差开关等等。要保证报警能够在驾驶台以及机舱集控室准确地发出声音和光的报警。

四、常见故障与应急处理（高频疑难解答）

有故障呈现的状况，存在或许的缘由，在船舶航行期间有着应急处理的方案。

: : : |

舵叶不动或反应迟缓 1. 油泵未启动或电机反转

2. 油箱油位过低

3. 伺服阀卡滞 1. 立即切换至备用油泵和机组

2. 检查电源相序，任意调换两相电源线

3. 若备用系统也失效，立即转入应急操舵模式，直接控制换向阀 |

运行中，出现舵叶自动漂移这种状况，又称为跑舵，经检查发现，原来是反馈系统出现了故障，具体表征为反馈杆脱落。

2. 油缸里头的内部泄漏量过大，要做的先是切换到舵机室随动控制状态，或者进行应急操舵的操作，并且不是依靠自动反馈来实现这些。

2. 降速航行，并准备抛锚或拖带 |

油泵异常噪音或高温 1. 吸油滤器堵塞

2. 油液气泡（回油管破裂）

3. 安全阀持续开启 1. 立即切换至备用泵，清洗吸油滤器

2. 检查回油管是否低于油面

3. 调整或更换安全阀 |

单套系统无法建压 1. 该泵的变量机构卡死

2. 该泵与油缸间的隔离阀误关 1. 确认隔离阀全开

2. 使用另一套系统操作，停用故障系统 |

五、行动建议：确保舵机绝对可靠的三个核心动作

核心观点重复：舵机的可靠性不是检测出来的，是管出来的。所有事故都源于日常检查的疏漏。

立即执行以下三项行动，构建舵机管理的安全底线：

1. 拟定“开航之前不得不事先进行测量”的清单，每当准备离开港口之前时，得实现没有电情况下进行自我转换这一测验项目环节（主动切断正在运行的油泵所获取的电能，以此来证实备用的油泵能够主动开启而且建立起压力）以及针对要应对紧急情况的时候进行掌舵功能的检验（从驾驶船只的地方发出指令，在操控舵机的房间完成一回从左边到右边的完全转动舵柄的操作）。这两项测验之中任何一项都实际做到，不可缺少。

2. 严正施行“月度应急演练”，于轮机日志当中单独设立“应急舵演练记录”栏，每一回演练均要记录，涵盖演练日期、从满舵至满舵所耗时间、操作人员、所发现的问题，要是未开展月度演练，依照PSC检查缺陷来进行处理。

3. 构建“油液生命周期管理”，终止凭借经验来判定换油行为。针对每一台舵机创建油液检测档案，依据检测机构给出的建议，一般是18至24个月抑或是运行5000小时，定期去更换液压油以及滤芯。运用契合ISO VG 32或者46（依据厂家规定）的抗磨液压油，严禁混用不同品牌或者不同等级的油品。

要点提要：舵机系统图是用以理解其逻辑的根基所在，电液伺服闭环原理是其开展工作的关键核心部分，有日检、月测、季查以及年检所构成的体系化日常管理模式是保障其具备生命活力的前提条件。每一位从事轮机管理工作的人员都把上述提及的管理关键要点转变为标准操作程序也就是SOP，并且要保证每一回操舵都能够做到精准无误、可靠稳定。当船舶处于大风浪环境下执行转向操作时，一台经过周全细致管理的舵机，便是整艘船舶最为坚实稳固的安全支撑力量。
