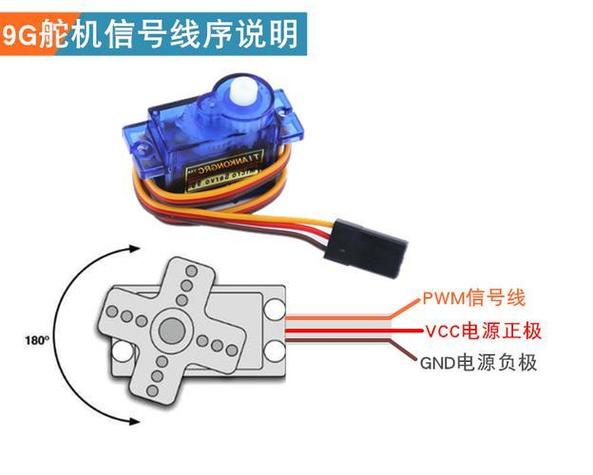

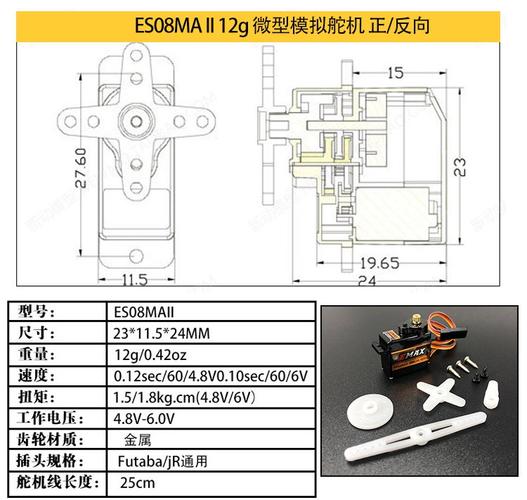

9g舵机的三根引脚线功能是固定的，棕色或者黑色的线是地线，也就是GND，红色的线是电源正极，即VCC，典型电压是4.8V到6.0V，橙色或者黄色的线是信号线，也就是PWM控制信号。只要记住红正、棕负、橙信号，就能够正确连接并且驱动舵机。
绝大多数9g微型舵机采用统一的三线顺序和颜色标准：
至关重要的限制在于，9g舵机内部的电机以及驱动芯片，对于电压是极为敏感的。倘若电压低于4.5V，那么就会致使力矩不足，或者无法启动。要是电压超过6.5V，就有可能将内部驱动板烧毁。推荐采用5.0V进行供电。
案例1： Uno连接9g舵机
舵机棕色线所要连接的是，的GND，红色线所要连接的是，的5V，橙色线所要连接的是，数字引脚9。
烧录示例程序（Servo库的Sweep），舵机应往复摆动。
碰到的常见错误情形是，把红色的线接入到3.3V那里，其会导致的后果是，舵机出现不转动或者抖动这种状况，解决的办法是，将其改接到5V。
案例2：树莓派直连导致舵机不受控
错误现象：舵机发出“滋滋”声但不转动。
缘由是，树莓派的3.3V GPIO信号具备的驱动能力欠缺，并且3.3V的供电状况没办法驱动舵机。
恰当的做法是：运用单独的5V电源为舵机的红色以及棕色线供应电力；信号用线要经由电平转换模块或者外接舵机驱动板。
案例3：线序混淆（非标准颜色）
极少数价格低廉或者陈旧老旧的舵机，有可能采用红、白、黑这几种颜色的线来连接电源，其中白色的那条线是用来传输信号的，黑色的那条线是接地的，红色的那条线则是提供电力的。在这种情况下，一定要去仔细查看那个舵机上面所贴的产品标签才行，要不然就是去查阅与之相关的数据手册来进行确认伟创动力舵机，绝对不可以仅仅依靠线的颜色来做出判断，这可是很重要的注意事项啊！
万能验证办法：运用万用表通断档去测量三根线之中跟金属外壳相联通的那一根，这根线必然是地线（GND）。寻找到地线之后，在剩余的两根线里头，采用直流电压档来测量跟地线之间存在约5V电压的那根是电源线，另外一根则是信号线。
控制协议当中的一种是，PWM也就是脉冲宽度调制，它会有着固定的周期是20ms，而在频率上则是50Hz。
角度脉宽对应表（标准180度舵机）：
0° 对应 500μs 高电平
90° 对应 1500μs 高电平
180° 对应 2500μs 高电平
谨记，不一样的品牌兴许存在细微的不同之处（就好像45°所对应的是1200μs），头一回运用之时率先发送1500μs来确认中位。
1. 在进行接线这件事情之前，要做的是，使用万用表去测量红色线跟棕色线二者之间的电压，进而确认其处于4.8V至6.0V这个范围之间。
2. 先将其与接地相连，之后连接电源，随后连接信号之处：防止出现信号线比电源更早接入进而引发误触发的状况。
3. 进行首次测试时，使用中位信号，先输出脉宽为1500μs的信号，之后观察舵机是否停在中间位置。
4. 批量运用之际要留意电源容量，单个9g舵机空载之时电流大概是150mA伟创动力，处于堵转状况下能够达到800mA，多个舵机采用独立BEC（稳压模块），防止拉低控制器电压。还有，多个舵机使用独立BEC（稳压模块），防止拉低控制器电压，单个9g舵机空载之时电流大概是150mA，处于堵转状况下能够达到800mA，批量运用之际要留意电源容量。
重复重申核心结论：9g舵机那引脚的独一无二标准便是“红为正、棕为负、橙是信号”，牢记这般顺序且严格去遵守5V供电以及共地原则，如此便能在95%所占比例的常见控制器上面实现稳定驱动，要是碰到任何异常状况，要检查地线是不是处于连通状态、电压有没有超出限制范围。
