舵机手臂制作指南：从选型到编程控制

2.1 扭矩（kg·cm） 决定手臂能举起多重物体

计算用公式分别是，所需的扭矩等于，手臂的重量以千克为单位，乘以，重心到转轴的距离以厘米为单位，再乘以，安全系数也就是取值推荐在百分之150到百分之200之间。

常见分级标准：

对于轻型任务，也就是举重小于等于二百克，臂长小于等于十五厘米这种情况，选用二点五到五千克厘米的舵机，它适用于教学演示，也适用于小型抓取。

运用于轻量级搬运以及竞赛机器人的中型任务，此任务为举重二百至五百克，臂长十五至三十厘米，需选用七至十五千克厘米的舵机。

有这样一种重型任务，其要求是举重500g以上，并且臂长30cm以上，针对这种任务，要选用20到35 kg·cm或更高扭矩的舵机，这种舵机适用于工业模拟以及重物夹取。

用以验证的方法是，去查看舵机规格书中所提及的“Stall ”，就是那个堵转扭矩，而该数值的百分之七十就是安全工作扭矩。

2.2 舵机类型 模拟舵机 vs 数字舵机

下列是选型方面应有的建议：针对于多关节手臂，也就是那种舵机数量在3个以上的情况，建议全部都采用数字舵机，不然的话，其动作就会出现卡顿现象，并且还会产生抖动情况。

2.3 齿轮材质 塑料 vs 金属

有这样一种齿轮为塑料材质，它具备成本较低的特性，同时运行时能保持静音状态，然而其齿很容易出现磨损情况或者发生扫齿现象，这种齿轮适用于轻载的情境，以及不频繁进行简单动作的演示手臂上。

金属齿轮：耐磨损、抗冲击，适用于重载和频繁动作场景

强势提议：针对所有需要抓取物品的舵机胳膊，其底座的连结部位（肩部）采用金属齿轮舵机，此关节承担着最大负荷，塑料齿轮在历经3至5次满负荷运作后就极有可能坏掉。

2.4 供电要求 最常见的问题来源

关键数据：

单个标准舵机（如MG995）工作电流：200500mA

单个大扭矩舵机（20kg·cm以上）工作电流：1.53A

3个舵机的6自由度手臂，峰值电流可达58A

核心结论：绝对不可以使用控制器（/树莓派）的USB口子或5V引脚去给多个舵机供应电力。控制器仅仅能够提供500mA 1A的电流，没有办法满足舵机的需求，这会致使电压出现跌落的情况，还会造成控制器重新启动或者被烧毁。

正确供电方案：

2至3个舵机，要使用外接电池组，这外接电池组电压在4.8V到6V，电流在3A以上，是由4节镍氢电池或2节18650锂电池串联而成的那种。

超过4 个数额的舵机，要运用 6V，且高于 5A 的稳压电源模块（就像 降压模块那样），并搭配 2S 锂电池作电源！

3.1 自由度规划

舵机手臂所具有的“自由度”， 等同于能够进行独立运动的关节数量， 存在着不同自由度的典型配置。

含有两个自由度，其中一个是肩关节，另一个是肘关节，能够实现二维平面里的抬臂动作以及屈肘动作，（此为最低配置）。

3自由度：肩+肘+腕，可实现三维空间内的小范围定位

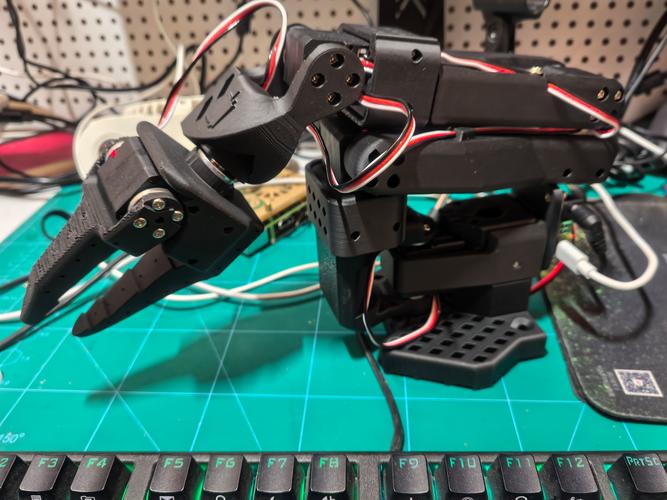

具备4至5个自由度构成，其中包括旋转底座，以及肩、肘、腕和夹爪部分，能够覆盖绝大部分的抓取任务。

6自由度：增加腕部旋转，可模仿人类手臂的完整动作范围

3.2 结构材料选择

一项实用的建议呈现出来，那就是在首次着手制作舵机手臂的时候，有着这样一个推荐的组合方案，此方案表明，底座以及肩关节这两部分要用 3mm 的铝合金亦或者是 8mm 的亚克力板，且前臂还有夹爪这两部分得使用 3D 打印件，通过这样的安排以期兼顾成本以及结构刚性。

3.3 常见结构问题和

问题1：舵机安装螺丝松动

因舵机进行高频运动而产生的震动，会致使螺丝渐次松动，在持续运作15至30分钟后，定位便会出现偏差。

一种解决办法是，在全部舵机固定螺丝那儿，运用螺纹胶这种东西，螺纹胶呈现中强度，就像 243那样，或者增添安装弹簧垫圈。

问题2：手臂自重导致舵机无法归零

关机之后，手臂由于重力作用而下垂，等到下次上电之时，舵机以当前所处位置作为起点展开运动，如此一来，便有可能导致超行程情况的发生。

解决办法是：在程序进行设计期间，于初始化代码当中，先促使所有舵机以循环步进的方式，缓慢地朝着零点位置运动，以此来避免出现急转的情况，或者增添配重块用来平衡关节力矩。

4.1 标准接线方式

舵机通常有3根线：

棕色/黑色：GND（地线），连接到控制器GND和电源GND

红色：VCC（正极，4.8V6V），连接到外接电源正极

橙色/黄色：信号线（PWM），连接到控制器的PWM引脚

重要接线规则：

1. 所有舵机的GND线，都得跟控制器的GND线，进行共地连接，也就是要把所有GND连接到一块儿，这样才行，有标点符号。

2. 舵机VCC线不经过控制器，直接连接到外接电源

3. 信号线长度不超过50cm，过长会导致信号衰减和抖动

4.2 接线检查清单（上电前必查）

外面连接的电源电压，会不会并非恰恰就在舵机所处的工作电压范围以内呢，这个范围是标准舵机从4.8V到6V这段区域，同时，高压舵机最高能够达到7.4V。

[ ] 电源正负极是否接反（反接会瞬间烧毁舵机内部电路）

[ ] 信号线是否连接到正确的PWM引脚

[ ] 共地连接是否完成

关于控制器，其是否独立供电呢，若控制器也采用同一外接电源，那么就需要去确认电压兼容性。

5.1 舵机控制的核心参数

PWM信号参数：

周期：20ms（50Hz），这是标准舵机的基准频率

高电平时间（脉冲宽度）：

0.5ms → 0°（部分舵机为0.6ms对应0°）

1.5ms → 90°（中位）

2.5ms → 180°

实际进行编程期间伟创动力，运用现成的舵机库函数时，只要写入角度值，此角度值在零至一百八十这个范围，库函数便会自动化地计算脉冲宽度。

5.2 控制代码示例（可直接使用）

#
Servo ;  // 肩关节舵机
Servo ;     // 肘关节舵机
void setup() {
  .(9);   // 肩舵机信号线接引脚9
  .(10);     // 肘舵机信号线接引脚10
  // 缓慢移动到初始位置
  for (int angle = 0; angle <= 90; angle++) {
    .write(angle);
    .write(60);
    delay(15);  // 15毫秒一步，平滑移动
  }
}
void loop() {
  // 抓取动作示例：抬臂 → 屈肘 → 伸臂 → 放物
  .write(120);
  delay(800);
  .write(120);
  delay(800);
  .write(60);
  delay(800);
  .write(90);
  delay(1500);
}

5.3 多舵机协调动作的关键技术

困境在于，当多个舵机一同运动之时刻，原因是有着负载方面的差异，致使运动的速度并非处在一致状态，进而造成轨迹偏离了预先所期望的情形。

——时间同步法：

1. 计算每个舵机从当前位置到目标位置需要转动的角度差

2. 设定总运动时间（如）

3. 计算每个舵机的步进延迟 = 总时间 ÷ 最大角度差

4. 在循环中同步更新所有舵机角度

核心代码逻辑：

int [3] = {0, 45, 90};   // 起始角度
int [3] = {90, 90, 45}; // 目标角度
int diff[3];
int  = 0;
// 计算最大角度差
for (int i = 0; i < 3; i++) {
  diff[i] = abs([i]  [i]);
  if (diff[i] > )  = diff[i];
}
// 同步运动
for (int step = 1; step <= ; step++) {
  for (int i = 0; i < 3; i++) {
    int  = [i] + (step  diff[i] / );
    [i].write();
  }
  delay(10);  // 每步间隔10ms，总运动时间 =   10ms
}
