假如您往昔调试过一回机器人关节或者遥控，发觉舵机要不就是不转动，要不就是出现抖动，要不就是没办法维持指定角度，那么问题的根源极有可能就在舵机主电路之上。本文径直剖析舵机主电路的核心工作原理，并且搭配视频学习建议，助力您迅速定位而且理解这一关键环节。
一个被称作 “闭环位置伺服系统” 的东西，是舵机主的电路的本质所在。它的工作流程能够被归纳如下：接收控制发出的信号，接着与现存的位置作比较，随后促使电机进行转动，一直到抵达目标位置之后才停止下来。整个流程是由主电路之上的控制芯片，以及位置反馈电路，连同电机驱动电路联合协作来完成的，每一秒能够重复数百次这样的操作。
通常情况下，舵机主电路被集成于一块PCB板之上，它是由以下这三个核心部分共同构成的：

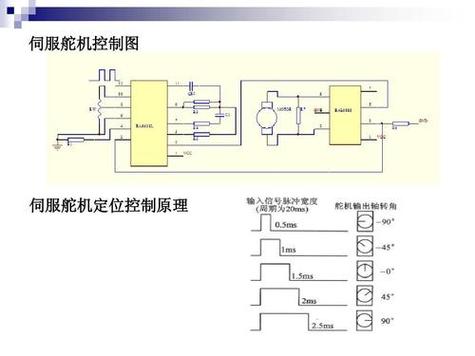

用于输入的信号，是要接收源自控制器的PWM信号，这里的控制器包含遥控接收机、以及单片机，该PWM信号也就是脉冲宽度调制信号，其典型周期为20ms，其中高电平宽度处于0.5ms到2.5ms的范围，此范围对应着0°至180°。
输出轴与舵机相连的电位器，会因转动而使电阻值产生变化伟创动力，反馈电路把这种变化转换为电压信号，这个电压信号用以代指当下实际存在的角度，这就是位置反馈。
误差进行比较，对于控制芯片内部的比较器而言，其会对“目标角度（PWM解码值）”跟“当前角度（电位器反馈值）”之间的差值加以计算，要是该差值并非为零，那么就会发出转动指令。
在对电路输出“需要转为转动状态”的命令予以比较之际，驱动电路当中的H桥（此H桥由4个功率MOS管或者三极管共同构成）实现导通，进而为直流电机供应电力。
在转向控制方面，借助改变处于H桥里对角位置的开关管的通断；由此来切换电机两端的电压极性；最终达成正转或者反转。
扭矩跟速度瞧这儿：驱动电路一般采用 PWM 调速方式，占空比越大，电机转速愈是快当，扭矩愈是大些。误差但凡越大的时候，驱动电路输出的那个 PWM 占空比同样越大，达成火速响应。
电机带动输出轴，到达目标角度；此时，电位器反馈电压，与PWM解码值一致，误差为零。
主电路马上切断电机驱动信号，也就是 H 桥关闭，进而电机停转。与此同时，驱动电路持续维持微弱电流或者高阻态，以此让舵机凭借齿轮自锁来保持位置。
有常见异常案例，若在主电路里电位器接触状况不好，或者当反馈的回路出现断路情况时，舵机会反复地“找位置”，呈现出持续抖动或者发热的态势；若是在H桥当中有某一只MOS管出现击穿短路现象了，电机便会一直处于通电状态，致使舵机遭致卡死进而被烧毁。
真心想要切实把握舵机主电路的工作原理，在此建议您，当您观看与之相关的视频之际，着重去观察下面这四个处于动态变化的过程，以此来达成目的，您看这样是否可行呢，这四个动态过程分别是这样的，您可要记好了呀：
1. 输入信号的那一瞬间，PWM波形是怎样被电路识别的呢，要留意视频里示波器所显示的解码过程哦。
2. 伴随着电位器的反馈，当输出轴进行转动时，出现了这样一种情况，那就是反馈电压究竟会怎样同步发生变化这种状况（视频里常常会运用电压表开展动态演示）。
3. 在H桥的不同导通顺序下，当处于正转或反转状态时，致使哪些开关管会呈现亮起的情况，视频动画会分别借助红/蓝电流路径予以表示。
4. 抵达目标所在位置，驱动电流怎样瞬间变为零（留意电机两端电压波形的消逝）。
核心观点重复：舵机的主电路，并非那种简单直接“给电就开始转动”的电机驱动板，它实际上是一个有着“指挥 比较 纠正”功能的闭环伺服系统。只要反馈回路当中伟创动力舵机，或者是驱动环节的任何一个地方出现错误，舵机就不能够精准地停留在您所期望的角度。
给到马上开展行动的建议：去寻找到一只处于闲置状态或者已经损坏的舵机，谨慎地将其外壳拆卸开，依据本文的三大模块去确定主电路板上面的控制 IC，电位器焊盘以及 H 桥芯片。接着播放一个具备高清画质的“舵机主电路工作原理”演示视频，在观看视频的同时使用万用表去测量各个点位的电压。30 分钟过后，您就能够独立地判断出大部分舵机主电路所存在的故障。
