舵机对角度进行标定，其核心目的在于，解决舵机实际转动时的角度，与控制信号所下达指令角度保持不一致的问题，借此确保舵机能够依据要求伟创动力舵机，精准如一地到达指定位置。这一步骤，在机器人、以及自动化设备的开发过程中，属于最为基础同时也是最为关键的一步。
这儿给出了两种已获验证的标定办法，一种是PWM信号测，另一种是闭环控制法，还涵盖了完整的验证流程，能助力你于10分钟之内达成舵机角度标定。
于实际运用当中，使用者常常会碰到此种状况：借由控制板传送“转向90°”的命令，舵机实际上仅仅转到了75°；抑或是传送“转向180°”，舵机却是卡在了150°的地方没法再继续转动。

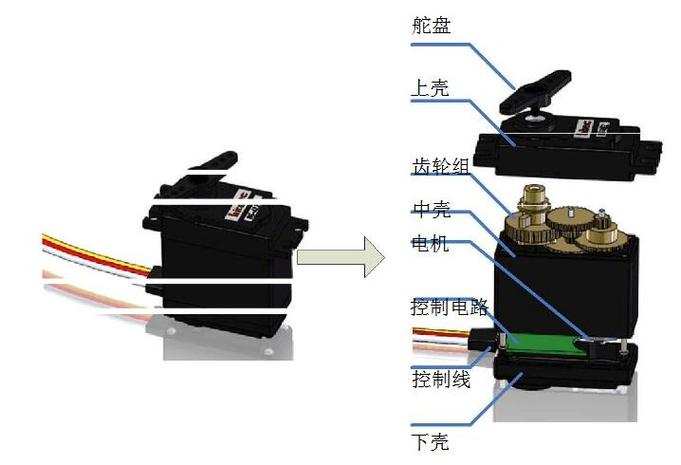

实质性缘由在于，不同品牌以及不同型号的舵机，它们内部的电位器、齿轮比还有电路，存在制造公差这一情况，使之出现同样的PWM信号却产生各异的转角响应的后果。哪怕是同一批次的两台舵机，其角度响应也有可能存在±5°甚至是更大的偏差。
具体解决办法是，借助标定的方式，去构建起“控制信号”同“实际角度”二者之间精确的映射关联。
要留意：在进行标定的这段过程当中，舵机所承载的负载要是零（也就是说不连接任何的摇臂或者负载），不然的话，标定所得到的结果就是没有效力的。

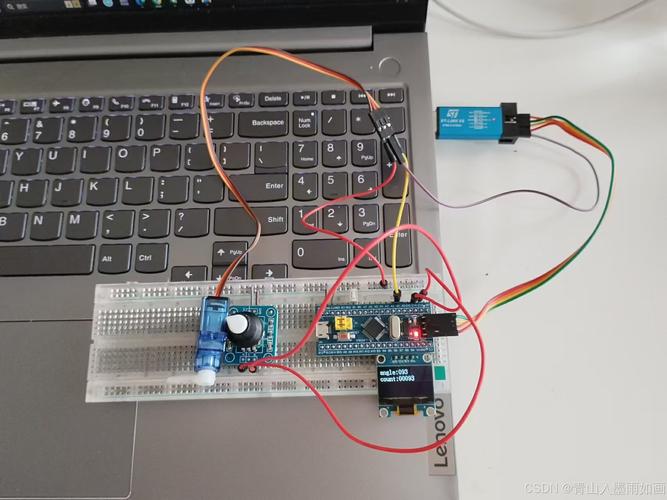

这是最为通用之际准，适用于任意借助PWM信号予以控制的舵机，并不需要进行拆解亦或是改装。
对于标准PWM舵机而言，其控制信号范围是0.5ms至2.5ms脉冲宽度，此范围对应着0°到180°。不过伟创动力，实际上舵机的物理限位常常会和理论值存有偏差呐。
第一步：测量最小角度对应的脉冲宽度
1. 将舵机摇臂卸下，使输出轴处于自由状态
2. 从0.5ms开始，以0.01ms为步进递增发送PWM信号
3. 盯着舵机输出轴瞧，记下刚开始转动那一瞬间所对应的脉冲宽度，把它称作。
4. 持续去增加脉冲宽度，一直到舵机抵达机械限位进而停止转动，在此阶段标记此时的脉冲宽度，将其记作为。
第二步：测量实际最大机械角度
1. 持续维持信号的状态，借助量角器去测量舵机输出轴，从最小位置开始转动，然后转动到所达到的最大位置时，其实际呈现出来的角度。
2. 进行三次重复测量，求取平均值，将其记为。
第三步：计算映射关系
舵机转角θ与脉冲宽度PWM的映射公式：
θ = ( ) × ( ÷ ( ))
示例：
测得的 = 0.52ms
测得的 = 2.48ms
测得的 = 172°
那么，映射关系是这样的：每1毫秒脉冲产生变化，这种变化所对应的角度为，172°除以(2.48减去0.52)等于172°进行这次除运算后，再除以1.96，最终结果是87.76°。
第四步：写入控制代码
把标定之后的映射关系应用于控制程序里，而不是去使用理论值，这个理论值是（0.5毫秒等于0度，2.5毫秒等于180度）。
如串口舵机、CAN总线舵机这类智能舵机，一般情况下是内置角度传感器的，能够直接去读取当下角度从而做闭环标定。
带有角度读取功能的串口舵机（TTL、RS485）
CAN总线舵机
磁编码舵机、电位器反馈舵机
第一步：读取当前角度值
借助舵机通讯协议，发送“读取角度”的这条指令，进而获取当前实际的角度数值，此数值是原始AD值或者角度值。
第二步：发送目标角度指令
发送“转到X°”指令，等待舵机停止运动。
第三步：验证实际到达角度
再次读取角度值，计算与目标值的偏差Δθ。
第四步：建立偏移补偿表
万一存在那种系统性偏差，像指令90°实际到达的却是87°这种情况，那么所有的指令都要去增加偏移量。
指令修正值 = 目标值 + (目标值 实际值)
示例：
目标90°，实际87°，偏差3°
新指令值 = 90° + 3° = 93°
第五步：写入
大多数智能舵机具备把标定参数写入到内部的能力，在断电之后不需要再次进行标定。
完成标定后，进行以下验证：
问题1：标定时舵机抖动严重
原因：电源功率不足或PWM频率不匹配
予以解决：运用独立稳压电源，此电源要求电流在2A及以上，针对舵机而言；标准的PWM频率设定为50Hz，其周期是20ms，请进行核对。
问题2：标定后角度仍然不准
原因：机械虚位或齿轮磨损
去解决这样的问题：查看一下舵机输出轴跟摇臂的连接是不是牢固；要是齿轮出现了磨损的情况，那就需要去更换舵机。
问题3：舵机无法到达0°或180°
原因：机械限位设计限制或标定时未找到真实的极限脉冲
问题处理办法：要拿用实际测量得出的机械极限当作标准，不可以强行去发送理论极限值哈，不然的话就会致使舵机被损坏掉嗯。
问题4：连续转动型舵机（360°）如何标定？
说明：连续转动舵机没有位置反馈，无法进行角度标定
若有角度控制需求，替代方法为，要挑选处于0至180°或者0至270°位置反馈类型的舵机。
舵机角度标定的实质，在于构建控制信号跟实际转角期间的一一对应映射关系，去除因制造公差所引发的误差。
不论您所采用的是入门级别当中的9g舵机，又或者是工业等级别的配备大扭矩的舵机，去完成标定这个行为，都是保障系统具备精度不可或缺的步骤。未经标定处理的舵机，它所产生的角度误差，很可能为在范围内处于五度到十五度之间，在针对机械臂、云台抑或是机器人关节等这些应用当中，这样的误差是根本无法被接受的。
1. 当下即刻执行：针对您此刻项目里所运用的每一个舵机，依照本文第三部分的步骤达成PWM信号测校准，并且记录、、这三个参数。
2. 代码加以：把标定参数写入到控制程序之中，运用映射公式替换理论数值，不要再去使用“当0.5毫秒时值为0°，当2.5毫秒时值为180°”这样的默认配置。
3. 周期复标，舵机在使用时长超过了五百小时之后，齿轮出现磨损，进而致使角度偏差增大，建议每隔三个月进行一次复标。
4. 选型方面的建议是，在新项目进行选型这个行为的时候，要优先去挑选那种支持角度读取功能的智能舵机，如此一来能够不小幅度地简化标定工作并且达成闭环控制。
