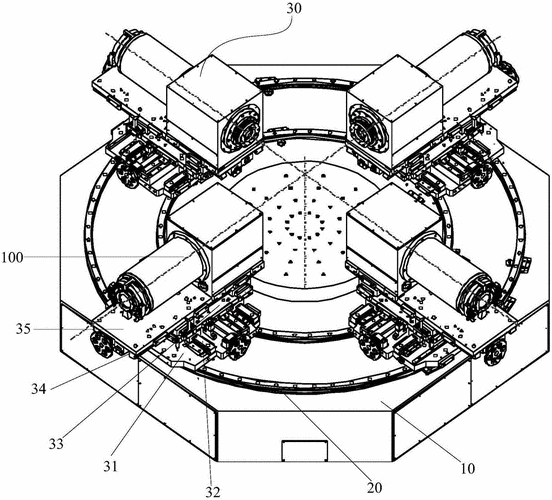

被用于在地面测试里模拟舵机于实际工作之际承受的空气动力负载的舵机负载模拟器，能对舵机的性能、响应速度以及可靠性予以验证。正确运用负载模拟器，可助力工程师于实验室环境当中预先发觉舵机设计方面的缺陷，规避飞控系统失效的风险。本文会依照操作顺序详尽阐明每一步的具体做法、常见问题以及。
在开始操作前，请确认具备以下条件：
待测舵机本体（型号不限）
舵机负载模拟器主机
24V直流稳压电源（输出电流需大于舵机峰值电流的1.5倍）
将信号发生器，或者飞控模拟设备，输出，可以是标准PWM，也可以是RS422/485指令。
数据采集终端（电脑配合专用上位机软件）
配套线束（电源线、信号线、编码器反馈线）
有这样一个典型场景，某无人机研发团队，要对一款新设计的舵机进行测试，测试内容是看其在最大为3N·m的负载情况下，能否正确地响应阶跃信号。在准备阶段的时候，他们发现负载模拟器的供电线规格并不相符，这就致使在启动的瞬间，电压出现了跌落的情况。还好提前进行了排查，从而避免了后续出现无效测试。
1. 断电状态下连接电源
电源输入端是负载模拟器的，要把24V电源的正极、负极分别连接上去，这里要留意极性，虽然绝大多数设备有防反接保护，可还是需要去确认一下。电源线是舵机的，通常红色代表正极，黑色代表负极，要把它接至独立电源，或者是通过模拟器的舵机供电口来连接，这具体得看设备的设计情况。
具备安全提醒性质，明确规定严禁于处于通电状态这个情形下进行要对任何连接器去做插拔操作，不然的话就存在着有一种可能性会致使舵机驱动芯片被烧毁。
2. 连接信号控制链路
把信号发生器的那个输出口连到负载模拟器的 “指令输入” 接口那儿，这个接口通常是用 DB9 或者网口。
把负载模拟器那儿的“舵机驱动输出”接口，连接到要测试的舵机的信号输入口处。
把舵机带有位置反馈功能的线，这种线通常输出状态多是模拟电压或者PWM方式，连接到负载模拟器专门设置的“反馈输入”那个接口处。
3. 连接数据采集
运用USB或者网线把负载模拟器跟电脑相连，安装由制造商所供应的上位机软件。此上位机软件无需品牌名称，能够经由设备驱动光盘或者官网去下载通用版。
4. 检查机械安装
把舵机的输出轴，借助联轴器，与负载模拟器的扭矩传感器轴实现刚性连接的状态。要保证对中偏差小于0.05mm，不然的话，就会产生额外侧向力，进而致使数据发生失真的情况。
启动上位机软件，按以下顺序设置参数：
通常出现的错误示例：有一位工程师，没有把负载梯度降低，就直接去设置3N·m的阶跃加载，结果致使舵机输出轴一下子卡死，增速齿轮也出现扫齿情况。而正确的做法是，以0.2 N·m的幅度逐步前进，每一步都维持2秒，同时留意舵机位置的偏差。
1. 空载校准
设目标负载为0 N·m，给舵机发送一个中位的指令，比如PWM 1.5ms，等待3秒，之后点击软件里的“归零校准”按钮。这时扭矩传感器的读数应该显示在±0.05 N·m以内，要是偏差过大，就要检查机械对中。
2. 静态负载测试
给予目标负载设定为额定数值的百分之三十（要是舵机额定为一牛·米那便设定为零点三牛·米），传送一个体现阶跃情况的位置指令（像从零度到三十度这样的）。
提取软件所记录的“指令位置”曲线，提取软件所记录的“实际位置”曲线，针对这两条曲线来计算最大稳态误差，判定其是否是合格状态的标准是误差不超过额定行程特定比例，这个特定比例为2%。
3. 动态扫频测试
使负载力矩维持在额定值的百分之五十，将指令信号变换为正弦扫频，其频率范围是零点一赫兹至十赫兹，幅值是额定行程的百分之三十。
留意相位方面的滞后情况，以及幅值存在的衰减状况。要是于5Hz这个频率点处，相位滞后的值超过了45°伟创动力，那就表明舵机的带宽是不足的了。
4. 极限负载测试
先逐渐地把负载提升到额定值的百分之一百二十，保持的时间不要超过五秒，接着查看舵机有没有出现抖动的情况，或者有没有发出异常的响声，又或者有没有产生过热的现象，然后记录下失效的临界点。
在测试结束之后，将数据文件从软件导出，其格式为CSV，关键性需要着重去关注的是下列这三个指标：
响应时间：是指从指令出现变化开始，一直到实际位置抵达目标值正负百分之五的区间范围之内，所需要耗费的时间。典型值：为微型舵机。
稳态误差即指令稳定之后实际位置所存在的波动范围，超过额定行程的1%便被认定为不合格。
力矩呈现波动状态，此波动乃是指在恒定负载情形之下，实际输出的力矩所具有的变化幅度。一旦波动超出了设定值的正负百分之五，这便表明舵机控制存有缺陷。
实际存在这样一个事例，有一个机器人关节舵机，在进行静态测试期间，其稳态误差不过仅仅只有百分之零点三，这是符合合格标准的，然而，当在动态扫频直至达到三赫兹的时候，它矩波动却一下子飙升到了正负百分之十二，经过仔细的排查之后发现，原来是这个舵机的电位计出现了磨损的情况，进而导致了反馈噪声的出现，而负载模拟器发挥了作用，成功地将这个隐藏着的故障给暴露了出来。
每次进行测试，其最长持续的时间，不应该超过舵机规格书中所提到的“最大通电时间”，这个时间一般是2分钟连续工作，之后要冷却5分钟。
当测试结束之后，马上断开舵机电源，并且卸除掉机械负载，也就是把负载模拟器设定为0 N·m。
负荷模拟器的力矩传感器，需每个月校准一回，过程为：把已知重力的砝码，悬吊于力臂之上，查看读数差错，是否小于正负百分之零点五满量程。
要是模拟器有很长一段时间都没被使用，那么在再次接通电源之前，可得先用500V兆欧表去测量电源输入端针对于外壳而言的绝缘电阻，而且这个电阻大于20MΩ。
核心观点：正确运用舵机负载模拟器，要严格依照“空载校准，静态加载，动态扫频，极限测试”这样的顺序来进行，任何出现跨越步骤或者跳过校准的行径，都会致使测试数据变得无效，甚至还会对舵机造成损坏。
行动建议：
1. 首次使用以前，运用一台性能良好且已知的舵机去开展“标定测试”，将其标准响应曲线记录下来，从而作为后续比对时的基准。
2. 针对每一次测试，构建日志表格，将负载力矩记录在内，把测试时长记录下来，把环境温度记录下来，还要记录异常现象，进而形成能够进行追溯的测试报告。
3. 要是在测试期间碰到了未被罗列出来的异常情况，比如说电流出现突变且突变的幅度超过了30%，那就得马上采取急停措施，并且还要去检查舵机内部的有没有被击穿。
参照此指南去进行操作，您能够重现绝大多数舵机的性能方面的问题，并且能荣获可重复、能够信赖的负载测试的结果。每一回规范的操作，皆是为了防止飞行器亦或是机器人因为舵机失效从而发生安全事故。
