PID控制舵机角度的关键目的在于，借助比例（P）、积分（I）、微分（D）这三参数互相搭配予以调节，消除掉舵机实际角度跟目标角度间所存在的偏差，达成快速且稳定又无抖动的精准定位。
按如下步骤直接操作：先设置目标角度，接着读取当前角度，此角度由电位器或编码器反馈而来，再对两者进行计算得出偏差，然后经PID控制器输出修正量，凭借该修正量驱动舵机转动，之后重复上述循环，直到偏差变为零。
最为关键的成功要素在于，要正确地对比例系数（P）予以调节，从而以这种方式消除掉大部分的偏差，还要适当地运用积分（I），借助此来消除静态误差，并且要合理地对微分（D）进行设置，以此抑制过冲以及震荡。

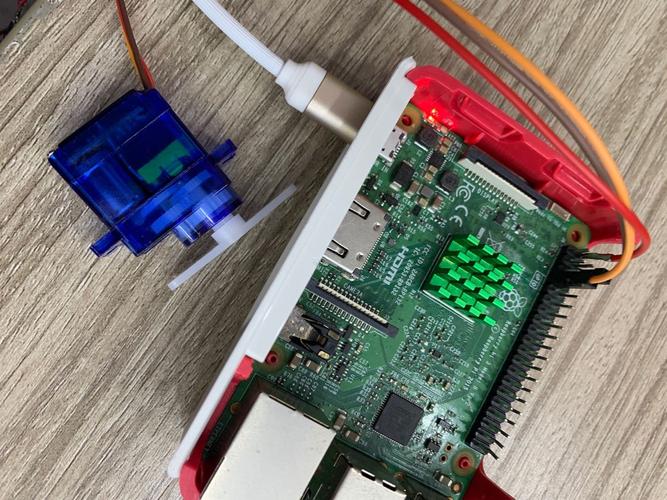

惯常的舵机，示例为常被见到的航模使用的那种舵机内侧已统一整合起闭环管控电路，能够径直借由PWM信号的指令运转至所指定的角度。然而在如下的场景当中，必定要运用PID控制器达成更具高级性质的角度控制：
把连续旋转舵机改变成角度伺服，这需要外部编码器以及PID，此为自制舵机或者对连续旋转舵机进行改造的做法。
大扭矩领域，或者是特殊负载的场景之中，像是机械臂的这种情况，以及机器人关节承受着不断变化的负载，这种状况下，就需要有动态调整力矩的行为，最终以此来保持角度。
超高精度要求（≤0.1°精度）：工业级定位需要更精细的控制
对多圈进行绝对角度控制，这其中，要记录转动的圈数，以此来达成在多圈范畴之内的任意角度的定位。
典型案例呈现，一个六轴机械臂的基座关节，其有着要承载 3kg 负载的要求，并且还要保持 0.5°的重复定位精度，假如仅是依靠舵机的内部控制器，是没办法满足这些要求的，在当下这种情况下，就采用外部角度传感器加上 PID 控制器的方案。
标准闭环控制流程（5个步骤）：
关键数据有着这样的要求，即反馈采样频率需要达到至少为控制频率的2倍，这是依据奈奎斯特定理而定的。对于那些机械响应较为缓慢的舵机而言，建议控制频率处于50~100Hz这个范围，并且角度采样频率要大于或等于200Hz。
物理意义：输出控制量 = 比例系数 × 角度偏差
实际效果：
P值过小：舵机转动缓慢，到达目标角度时间过长，残余偏差大
P值处在适中地步，能够快速地朝着目标角度去靠近，不过存在着微小的静态误差，一般是在1至3°这个范围。
P值过大：舵机在目标角度附近剧烈震荡，甚至失控
通用调试起始值（经验参考）：
普通电位器反馈舵机：P = 5~15
磁编码器反馈（12bit分辨率）：P = 20~50
连续旋转舵机改造：P = 10~30
实操示例：运用连续旋转舵机将其转变为角度伺服，在开始初始的P设置成5的时候，从0°转动到90°所需时间为2.5秒，后把P调整到25之后，所需时间仅仅是0.8秒，然而却出现了±3°的稳态震荡这种情况，这表明P设置得过大了，需要进行降低。
物理意义：积分项累积历史偏差，消除残余误差
实际效果：
I值过小，静态误差没办法消除，舵机停在目标角度周边，然而并非完全到达指定位置。
I值适中：舵机缓慢但准确地到达目标角度，无残余偏差
I值过大：舵机出现低频摆动，每次到位后会缓慢飘移再回来
积分限幅（关键安全措施）：
积分项是一定要设置最大值限制的，一般这个限制是PWM最大输出的10%到30%。要是没有积分限幅，长时间积累起来的积分项会致使舵机在目标发生改变的时候出现剧烈过冲现象。
如下是调试方法，要调好数值P，以使舵机能达成快速响应的状态，不过存在静态误差，比如偏差为2°，接着增添I，去观察舵机是不是在1至2秒的时间范围内消除掉那类误差，起始的I建议取值为P值的1%到5%，以上所述就是调试方法。
物理意义：微分项根据偏差变化率提供阻尼，阻止过快的变化
实际效果：
D值过小，舵机在抵达目标角度之际出现过冲现象，也就是超过目标角度后再返回，或者呈现持续震荡的状况。
D值适中：平稳到达目标角度，无过冲，无震荡
D值过大：舵机响应变慢，对噪声敏感，可能出现高频抖动
噪声处理发出警告，微分项会将角度反馈信号里的噪声予以放大，在使用低成本电位器之际，反馈信号自身存有噪声，过大的D会致使舵机持续出现高频震动，在这种时候要对角度信号开展低通滤波（建议截止频率为20至50Hz）。
步骤1：I=0, D=0伟创动力舵机，单独调节P
从最小的值开端，逐步地去加大P，一直到达舵机于目标角度的附近出现持续的、幅度相等的震荡。
记载这一刻的P值，把它标记作P_max ，随后把P设定成P_max的百分之五十至百分之七十。
步骤2：加入I，消除静态误差
设置I = P × 0.01 起始
观察舵机是否在2秒内消除静态误差（如偏差<0.5°）
若不消除，每5分钟增加I值50%，直到静态误差消失
若出现低频摆动，说明I过大，降低30%
步骤3：加入D，抑制过冲
设置D = P × 0.05 起始
观察舵机启动时是否仍有过冲（超过目标角度5°以上）
若有过冲，每次增加D值20%
若出现高频抖动，说明D过大或反馈信号有噪声
步骤4：微调
小幅调整三个参数（每次调整不超过10%）
测试不同目标角度（0°、90°、180°）的响应表现
测试带负载（如悬挂100g配重）时的稳定性
角度传感器选择建议：
成本敏感/精度要求低（±2°）：使用旋转电位器+ADC读取
其精度有着较高要求，具体为正负零点五度，这种情况下，需运用磁编码器，该磁编码器具备十二bit分辨率。
多圈绝对角度：使用磁性多圈编码器（如）
// PID控制器数据结构
PID {
float ; // 目标角度（度）
float P, I, D; // 三个系数
float ; // 积分累积值
float ; // 上一次偏差
float ; // 积分限幅值
};
// PID计算函数（每20ms调用一次）
float ( PID pid, float ) {
float error = pid> ; // 计算偏差
float ;
// 比例项
float P_out = pid>P error;
// 积分项（带限幅）
pid> += error;
if(pid> > pid>) pid> = pid>;
if(pid> < pid>) pid> = pid>;
float I_out = pid>I pid>;
// 微分项
float D_out = pid>D (error pid>);
pid> = error;
= P_out + I_out + D_out;
// 输出限幅（如PWM范围255到255）
if( > 255) = 255;
if( < 255) = 255;
;
}
关键实现要点：
控制周期固定（建议20~50ms），使用定时器中断
积分项在目标角度变化时清零，避免积分过冲
舵机进行死区处理，当偏差小于或等于所设定的称为死区阈值的数值比如是0.5°的时候，输出为0进而停止其转动。
问题1：舵机到达目标角度后持续抖动
原因：P值过大 或 D值过小 或 反馈信号噪声
措施为：使P值降低百分之二十，让D值增加百分之三十，或者针对角度信号开展移动平均滤波操作（选取最近五次采样的均值）。
问题2：从0°到180°响应慢（超过2秒）
原因：P值过小 或 舵机驱动电压不足
完成：使P值得以增添，增添幅度为每次增添该值原本数值的百分之三十，与此同时，对电源是否能够供给额定电压展开检查。
问题3：不同角度响应不一致（0°正常、180°过冲严重）
原因：舵机在不同角度的摩擦力矩或负载不同
解决办法是，采取变参数PID伟创动力，即在不同的角度区间范围内，运用不一样的P值，或者增添前馈控制。
问题4：负载变化导致角度偏移（挂载100g后从90°偏移到85°）
原因：积分项不足无法抵抗持续负载
使得：将I的值予以增添，增添的幅度为每次增加其原来数值的百分之五十，要保证积分限幅达到足够大的程度，这个程度至少是PWM最大输出量的百分之三十。
问题5：舵机低频摆动（周期2~3秒）
原因：I值过大
解决：降低I至原值的50%，或缩短积分限幅值
特点是，其内部已然存在闭环，直接予以给定PWM脉宽，通常情况下，0.5至2.5ms对应着0至180°，它是这样的。
适用场景方面，PID是不适用的，因为此类舵机在内部已经进行了封装控制，要是外部使用PID的话，就会造成冲突。
存在例外情况，要是有更高精度方面的需要呢，能够将内部电位器拆除掉，把电机线引出来，进而改为外部PID控制。
特点：可直接发送目标角度指令，同时读取当前角度
适用PID的场景是，得运用PID，这类舵机的内部不存在智能控制，要借助外部PID达成精准定位。
优势在于，角度反馈精度很高，其范围是从零点二九度到零点零九度，并且不需要额外的传感器。
涉及到通信协议的参考内容，存在这样的情况，常见的波特率是 ，关于数据帧格式，则需要去查阅具体的产品手册。
特点：高速（1Mbps）、多节点（最多110个）、实时性高
PID的适用场景是，外部PID可供选用，部分高端型号能够支持内部PID参数的配置。
有这样一种推荐的做法是，在微控制器里头运行PID，接着通过CAN来发送PWM或者力矩指令。
设备，是连续旋转舵机，此连续旋转舵机经改装后成为角度伺服，且添加了磁编码器。
负载：空载（后续增加200g配重测试）
目标：0.5°精度，0.5秒内从0°转到90°且无过冲
最终参数：P=18，I=0.5，D=0.8
先来看测试结果，在空载的状况之下，能在0.7秒内抵达目标角度，精度正负0.3°。并且在200g负载的情形里，同样可以在0.7秒内到达目标角度，精度也是正负0.3°。完全符合所提的要求。
直接设置I和D，跳过单独调P的步骤，致使参数相互干扰，难以收敛。
❌ 积分限幅的设置出现过大的情况（此过高程度已超过了50%），→ 当目标角度发生突变之际，会产生剧烈的过冲现象。
不固定控制周期（采用delay()而非定时器），致使PID计算时间不一样，参数失去效用。
要忽略反馈信号延迟，角度传感器本身就是存在响应延迟的，通常是在5到20毫秒这个范围，这是需要在PID加以补偿的。
1. 静态精度：到位后角度偏差 ≤ 1°（或满足应用要求）
2. 响应时间：从0°到90° ≤ 1秒（根据舵机速度能力调整）
3. 过冲量：首次到达目标角度时，超过值 ≤ 2°
4. 稳态抖动：到位后角度波动 ≤ ±0.5°
5. 负载具备适应性，当负载于百分之三十至百分之百之间发生变化的时候，角度所产生的漂移小于或等于一度。
将阶跃响应进行相关测试，记录角度从0°突发变成90°时的角度 时间曲线，对上升时间进行测量，求超调量，测定稳定时间。
正弦态势进行跟踪测试，目标角度依照正弦规律予以变动，其幅值为30°，频率是0.5Hz，进而计算实际角度同目标角度之间的误差，此误差为RMS。
抗扰动测试，于舵机到达指定位置之后，以手动方式施加5N的外力，对其进行观察，查看恢复至原本角度所需的时间以及具备的能力。
控制舵机角度采用PID方式究其本质是借由闭环反馈来消除偏差，调试之时依照“先P、后I、再D”这样的顺序，参数调试相较于代码编写尤为重要，90%的问题源自参数不妥当而非基于硬件故障。
1. 第一步，要去确认，你所拥有的舵机类型，是不是那种需要外部PID的，常规PWM舵机是不需要的，而连续舵机以及总线舵机是需要的。
2. 步骤二需要准备角度传感器，这里首选为磁编码器，搭配微控制器，要保证采样频率大于或等于200Hz。
3. 步骤三：起始于P等于10开展单独调试，持续逐步递增直至出现震荡状况，随后再回返至百分之七十。
4. 第四步，加入I，其起始为P的1%，要消除静态误差，注意设置积分限幅。
5. 第一步：添加D（一开始是P的百分之五），对过冲加以抑制，要是出现高频抖动，那就把D降低，或者加大低通滤波。
[ ] 角度反馈信号稳定无噪声（必要时添加滤波）
[ ] 控制周期固定且与舵机响应速度匹配
[ ] 积分限幅已设置（建议为输出范围的10%~30%）
[ ] 已在空载和带载情况下分别测试
[ ] 已记录最终参数并备份代码
沿着上述所提到的步骤去进行操作，你能够在一小时的时间范围之内完成PID参数的首次整定，在两小时范围内达到工程方面可供使用的精度（±1°）。要是需要更高的精度（±0.1°），给出的建议是采用工业级磁编码器（16bit分辨率以上的那种）并且采用位置 速度 电流三环的PID控制结构。
