舵机参数的设定，乃是使舵机依照预期开展工作的关键环节，不管你是对机器人关节予以调试，还是针对转向开展调试，抑或是调试工业设备，准确把舵机的中立点、行程范围、旋转速度以及通信协议设置妥当，能够直接防止出现抖动、行程不足或者失控等问题，本文依据通用舵机的工作原理以及行业标准，给你提供一套清晰的、可马上执行的操作流程，该流程涵盖PWM信号舵机以及采用总线型舵机（像RS 485、CAN等）的常见参数配置，并且附带典型问题的排查方法。
遵循“确认类型→匹配信号→限定边界”这一逻辑的是所有舵机参数设置，按顺序执行以下步骤：
依据舵机标签或者说明书，去确认以下4项基础参数，要是信息有所缺失，那么可以使用万用表以及信号发生器进行实测：
常见的工作电压范围是这样的，对于标准舵机而言，其范围为4.8至7.4V ，对于高压舵机来说，则是8.4至12V ，而工业舵机的工作电压范围是12至24V ，供电电压落在这个区间之内，不然的话，就有可能出现烧毁或者无力的情况。
控制信号的类型是，在舵机里大概90%会运用PWM也就是所谓的脉冲宽度调制 ，而总线舵机所采用的是RS 485 、或者TTL串口 还有CAN总线。
多数舵机的旋转角度范围是呈0至低弧度角180°，或者是0至高弧度角270°，而某些连续旋转舵机的旋转角度范围则是呈360°且不存在限制。
能够带动的负载大小由输出扭矩（kg·cm）来决定，而扭矩极限不会因参数设置而发生改变。
情况是这样的，有一位爱好者，给六足机器人更换了舵机伟创动力舵机，之后舵机竟然出现了不转动的现象，究其缘由，乃是因为新的舵机所需要的是PWM信号，然而控制板输出的却是串口指令，在匹配了信号类型之后，才恢复到了正常状态。
PWM的周期被确定为20ms（也就是50Hz），借助改变高电平脉冲的宽度来对角度加以控制。你得去进行三个基准值的设置：
处在中立状态下的点的脉冲所占据的宽度，其规范标准是1.5毫秒也就是正好对应的90度或者1500微秒。要是舵机处于静止状态的时候偏离了中立的位置，那么就对这个数值进行细微的调整了。
通常情况下，最小脉冲宽度处于0.5ms至1.0ms之间（此范围对应着0°）,并且如果舵机在抵达极限位置之前就停止了，那么就要减小这个值。
最大脉冲宽度，平常这是处于2.0毫秒至2.5毫秒之间的数值（该数值与最大角度相对应）。要是行程超出了机械限位的范围，那么就一定要把这个值减小。

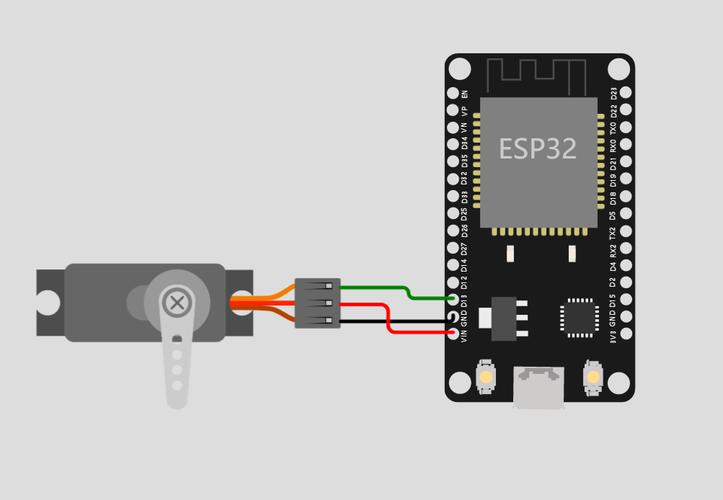

调节操作：于遥控器里头、飞控之内或者单片机代码当中去更改PWM输出比较寄存器的数值，举例来说，在里面，servo.write()的角度参数会自然而然地映射至于500至2500μs的范围，然而你能够运用servo.()直接去设定微秒数。
变更内部寄存器，得借助上位机软件或者串口指令才行。通用设置参数涵盖了：
节点标识号码：每一个舵机都得被赋予独一无二的ID（范围在1至253之间），以此来防止总线出现冲突情况。
波特率，其默认常用数值有9600，还有，以及1Mbps等等，它要与控制主机保持一致。
角度限位伟创动力，要分别去设置最小角度软限位，以及最大角度软限位，比如设置成 0°到 180°这个范围，以此来防止超出范围而造成损坏。
旋转方向：反转模式可让舵机反向响应相同指令。
速度：单位rpm或°/s，设置转动快慢（部分型号支持）。
操作用途示例（不关联品牌）：借助串口调试助手去传输并发送由一堆数字组成的十六进制指令，也就是把那个写入的ID设定为数值1，将最小的角度限位设定成角度为0°的状态，最大的角度限位最终是设定为角度是180°的状态。具体的指令格式需要参照舵机通信协议手册。
给舵机上电，发送以下三个测试指令并观察：
1. 中立的一项指令是，舵机停止在机械的中间位置，比如九十度这个角度。要是出现了偏移的情况，那就去调整中立脉冲，或者是零点偏移参数。
2. 极限位置，要发出最小以及最大角度指令，核查有无到达预期位置，并且不存在堵转异响。要是提前出现卡住情况，就让脉冲边界放宽；要是撞击到限位，那就收紧边界。
3. 可进行动态响应，即快速地往复摆动以转动，查看是不是存在明显的滞后或者抖动，要是有的话，能够去尝试提升电源电流的能力或者降低加速度的设置。
时常出现的问题是，舵机发生抖动，大多是因为供电不够充足，这其中瞬间电流需要达到二至三倍的额定数值，又或者是信号受到干扰，对此要在PWM信号线上加上磁环。而行程未够，一般情况下是脉冲范围与舵机实际行程没有达到匹配的状态。
根据实际维修案例统计，90%的参数设置问题来自以下4点：
1. 因电压不匹配，使用4.8V对高压舵机供电，进而导致扭矩不足且不转，解决办法是改用8.4V以上的稳压电源。
2. 控制板所输出的信号电平状态不符合要求：具体表现为以3.3V的控制板去驱动5V的舵机，进而导致信号识别出现不稳定的状况。针对此问题的解决办法是：添加电平转换模块。
3. PWM脉冲的范围出现超出情况了，2.5ms的脉冲是被用于0到180°舵机的，这会导致出现异响或者使电路被烧坏，解决的办法是限制最大脉冲小于等于2.3ms。
4. 存在总线舵机ID重复的情况，即两个舵机均为默认ID等于1，进而导致指令冲突而无响应，解决办法是逐一修改ID之后再进行并联。
完成参数设置后，请执行以下验证清单：
[ ] 供电电压稳定且在规格内
[ ] 中立点位置准确（不接负载时舵臂与机身平行或垂直）
[ ] 左右/上下行程对称且无撞击声
[ ] 连续工作5分钟无过热或异常抖动
[ ] （总线舵机）各ID通讯正常，可独立控制
要是上述当中的任何一项没能通过，那就得从第一步开始再次核对参数。正确的把舵机参数设置好，能够让设备的寿命延长至3倍以上，而且还能避免飞行器、机器人等这类设备因为失控从而造成事故。马上依据你实际所使用的舵机型号，依照本文所讲的三个步骤来完成一回完整的参数配置，并且记录下最终所使用的脉冲宽度或者寄存器值，方便后续能够快速进行复制。
