组装机器人之际，舵机老是没法精准转到指定角度，您碰到过如此情形吗，调试航模之时，舵机不断抖动摇摆不受操控，还是在学习自动化设备历程中如何都弄不明白控制器致使舵机“听话所为何 ”回事呢，这些问题根本缘由在于对舵机控制器工作原理欠缺系统理解。
基于原理图解以及实操视频解析的结合，给您将舵机控制器的核心工作机制、接线方法、信号参数以及故障排查步骤进行全面且彻底地拆解。不管您是刚刚开始入门，还是在实际控制过程中遭遇难题，这篇文章都能够为您提供那种可以直接拿来应用的解决办法。
驱动舵机转到指定角度的装置是舵机控制器，它发送着通常为PWM脉冲宽度调制信号形式的控制信号，舵机处于何地、运行速度怎样以及有着怎样的一种运动轨迹状态由此控制器来决定。
关键结论是，舵机控制器的工作实质，在于借助改变脉冲宽度（范围是1ms至2ms）去编码角度指令，而后舵机内部电路负责解码，进而驱动电机转动到相应位置。
控制信号由舵机控制器输出，它是一种方波信号，其周期是固定不变的，而脉宽是可以发生变化的。标准参数如下：
参数 标准值 说明 |
||||
信号周期为20ms，也就是50Hz，每隔20毫秒就会发送一个脉冲。
其脉冲宽度所具有的范围，是从0.5毫秒至2.5毫秒 ，与此同时，这又对应着舵机转角的范围。
常用脉宽与角度 1.5ms = 中位（90°）
1.0ms = 0°（或90°）
2.时间为0毫秒等于180度（或者是正90度），不同的舵机其定义存在着稍微的差别。
原理图解要点（可参照以下描述联想或查找对应图示）：
横轴为时间（ms），纵轴为电压（V）
在一个20ms周期内，高电平持续时间即为脉宽
脉宽从1ms增加到2ms，舵机轴从一端极限转至另一端极限

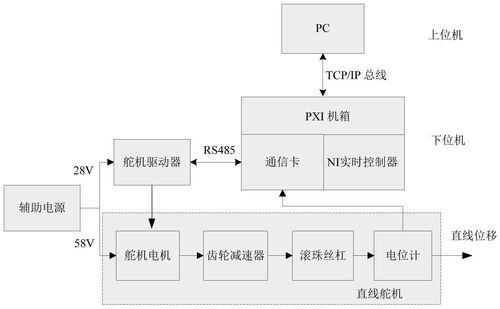

控制器发出PWM信号 → 舵机内部电路解码脉宽 → 与当前位置反馈比较 → 驱动电机正/反转 → 减速齿轮带动输出轴 → 到达目标位置后停止
关键要点在于，舵机自身带有位置反馈相关的电位器，以及具备比较功能的电路，进而形成闭环控制。而控制器仅仅需要给出目标位置所对应的脉宽指令伟创动力，紧接着舵机就会自行完成定位操作。
绝大多数舵机使用3根线，颜色标准如下：
留意，那种大功率的舵机，也就是扭矩超过十五千克厘米的，不建议从控制器那里获取电源，采用独立的稳压电源，并且要把控制器的地与电源的地进行共地处理。
该以下所描述之内容，能够于正规的视频平台之上， 通过搜索“舵机 PWM 控制 实测”等相关关键词，进而寻找到匹配的对应演示视频。那完整的视频理应涵盖以下这三个核心片段：
演示动作：调节电位器或程序改变脉宽，实时显示波形变化
观测结果：脉宽从1ms平滑变化到2ms，周期始终为20ms
结论：脉宽与角度呈线性对应关系
进行展示的动作是，控制器逐个发送脉宽为1.0ms的信号，接着发送脉宽为1.5ms的信号，然后发送脉宽为2.0ms的信号，又发送脉宽为1.5ms的信号。
观测到的结果是，舵机轴按顺序转到了，0°的位置，接着是90°的位置，然后又到了180°的位置，再次转到90°的位置。
常见问题：若舵机抖动，通常为电源供电不足或信号线接触不良
演示动作：一个控制器同时控制6个舵机，模拟机械臂运动
要点在于，每一个舵机，都要以单独的方式，去连接控制器的唯一一个PWM端口，按先后顺序，逐个发送各个舵机的目标脉宽。
情景示例：平常所能见的那种具备六个自由度的机器人手臂实例，其控制器会依据运动学解算之后得出的结果，按照先后顺序去逐个更新六路PWM的占空比。
所需材料：开发板（带PWM输出）、舵机、杜邦线、5V电源。
接线步骤：
1. 舵机棕色线 → 开发板GND
2. 把这舵机的红色线，连接到开发板的5V处，这是在舵机电流小于500mA的情况下，或者是连接到外接5V电源的正极部位！
3. 舵机橙色线 → 开发板9号引脚（支持PWM）
示例控制逻辑（无需编程细节，理解流程即可）：
设置周期为20ms，输出脉宽1.5ms → 舵机转到中位
延时1秒后输出脉宽1.0ms → 舵机转到0°位置
循环上述过程，舵机往复摆动
专用控制器通常带有多个舵机接口和上位机软件。操作流程：
1. 连接电源和舵机
2. 通过USB连接电脑
3. 在软件界面中直接拖动滑块，每个滑块对应一个舵机的脉宽值
4. 点击“写入”或“运行”，舵机立即响应
优势：无需编程，适合快速验证和多舵机联动调试。
故障现象 最可能原因 排查解决步骤 |
|——条横杠——|——一段连续的线——|——一个由多个点组成的区域——|。
舵机呈现出完全不转动的状况，这是由于供电不足或者接线出现错误所导致的，①需要对红色线是否存在5V电压予以检查？
②检查GND是否共地
③确认信号线是否插在PWM引脚 |
存在舵机抖动且嗡嗡响却不转动的情况，这是因为电源电流不足，所以要使用独立稳压电源，而且其容量建议要≥2A（单舵机）。
部分舵机使用的脉宽范围是0.5ms至2.5ms，存在脉宽范围与舵机不匹配的情况，会出现转不到指定角度的现象。
②查阅舵机说明书确认中位脉宽 |
角的度数朝着相反方向变动（具体是从0°转变为180°），对于控制逻辑进行相反意义的选取伟创动力舵机，针对程序里面的脉宽计算展开一些调整：角的度数呈现这样的计算方式，即角的度数等于180减去原本的角的度数。
再次强调核心观点：
舵机控制器的整个工作原理，高度精炼成一句话：周期保持20ms不变，通过改变脉宽（1ms至2ms）就能精准控制。所有接线得以围绕这一原理展开，所有编程围绕这一原理展开，所有调试一并围绕这一原理具体展开，从而实现0°到180°的转角精确控制。
给您的行动建议（请按顺序执行）：
1. 马上进行验证：拿出一个舵机，拿出一块开发板，或者拿出专用控制器，按照本文所说“方案一”的接线图连接，发送1.5ms脉宽信号，确认舵机转到中位，或者按照本文“方案二”的接线图连接，发送该信号，确认舵机转到中位。
2. 实测波形之时，假设有示波器或者逻辑分析仪的情况之下，直接针对于信号线波形作出测量，进而对脉宽与角度的对应关系予以验证，就是这么一步，能够使得原理达到彻底内化哦！
3. 对于故障排查而言，应优先进行自查电源这一操作：百分之九十的舵机失控问题是由供电不足所引发的，要去检查电源电压以及电流能力。
4. 留存本文章节二与章节五：作为后续调试的快速参考手册。
既然您已掌握上述原理与方法，那便已然能够独立去完成绝大多数的舵机控制方面的应用场景了。要是在实际操作期间碰到本文未曾覆盖的情形，那就请再次去确认信号周期是不是20ms、脉宽是不是处于0.5ms至2.5ms的范围之内、电源是不是稳定这三个核心要素。
