若您正寻觅舵机的接口名称，其答案为：绝大多数标准舵机所采用的是“三线接口”（3Wire ），此三线各自对应着电源线、地线以及信号线。
这属于工业标准范畴，是市面上超过95%的舵机，涵盖机器人、航模、车模常用舵机采用的接口定义。您无需去记忆繁杂的型号 ，只需要记住这三根线的颜色标准以及功能名称，便能够完成连接。
不论舵机品牌是怎样的，也不管舵机外观呈现出啥样，只要它属于一个标准舵机，那么它三根线的功能就会固定成下面这样：
确认来源：这个定义依照RC舵机行业当中各厂商比如像、Hitec、JR等共同构建形成的那个实际通用标准，并且它还契合、树莓派等这类主流控制平台针对舵机所作出的接口定义。
为了确保您能正确连接，请按以下三种最常见的情况对照识别：
情况1：标准3针排针/排母接口（最常见）

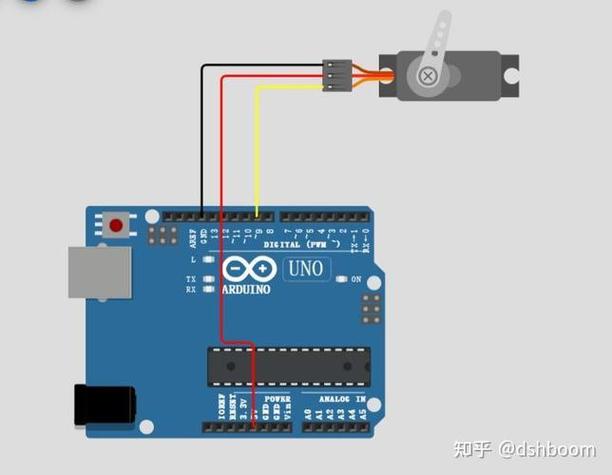

外观方面，舵机引线的末端，那是一个呈现黑色的有着三个孔的母头，也就是杜邦头，其线路顺序一般来讲是这样的，黑色代表着GND，红色代表着VCC，白色或者黄色代表着SIG。
所需连接的对象，乃是要直接插在有着像、舵机驱动板一样的控制器的3针公突出部位之上。
留意，控制器之上的接口，一般而言已作标注，标注内容为“GND、VCC、SIG”，或者标注为“、+、S”。
情况2：焊盘式或散线接口（常见于DIY舵机或金属齿轮舵机）
外观：舵机直接伸出三根散开的导线，末端铜丝裸露或带有焊锡
用于识别的方式是，依据线的颜色开展识别，其中，红色的线要连接到电源的正极之处，黑色的线或者棕色的线需要与地相接，白色、黄色、橙色这种颜色的线要去连接信号。
典型的错误情形是，出现了把红线连接到GND这一情况，同时伟创动力舵机，黑线连接了VCC，进而致使舵机存在不工作或者被烧毁的状况。
情况3：扁线排线接口（部分特殊微型舵机）
外观：使用FFC柔性排线，接口为1.0mm间距的小型连接器
线序情况如下，同样是要遵循“GNDVCCSIG”或者“SIGVCCGND”这种方式，请仔细去查看接口旁边的丝印。
建议，购买之际，要求卖家给出引脚定义图伟创动力，或者运用万用表蜂鸣档，测量引脚跟线色的对应关系。
在实际使用中，您可能会遇到以下不同的名称，但它们本质相同：
根据大量用户实际故障统计，以下两个错误发生率最高：
误区一：认为所有舵机线序相同
情形是这样的，线色标准的高度，是呈现出统一状态的，然而，存在着少数的舵机，采用的是“红 黑 白”这种情况，但是这个引脚的位置却是相反的，比如说，GND是处于中间位置的。行动方面的建议是这样的，在首次进行连接之前，一定要去仔细核对舵机外壳上面印刷着的“+ / / S”标记，或者，运用万用表去测量红线和黑线之间的电阻，这里要注意，正常情况下，这段电阻应该是几百欧到几KΩ之间 的。
误区二：混淆模拟舵机与数字舵机的接口名称
客观情况是，模拟舵机与数字舵机它俩的物理接口一模一样，也就是都为VCC、GND、PWM，然而不同之处仅在于其内部电路以及控制频率，你不需凭借接口名称去分辨它们。
1. 顷刻间确认您手头舵机那三根线之颜色，先是寻得红色的线，接着找到黑色或者棕色的线，随后找出橙色或者白色或者黄色的线。
2. 牢记那种对应关系，红色所对应的是正极，也就是VCC ，黑色对应的是负极，即GND ，其他颜色对应的是信号线，也就是PWM。
3. 提前连接时须做出证明，借助万用表直流电压档去测量控制器的输出端那儿的情况，进而确定电压会位于舵机所准许的范围之内，而此范围通常体现为4.8V至6V。
4. 展开针对最小系统的测试：仅仅连接VCC以及GND，借助手去转动舵机的输出轴，理应能够感觉到显著的阻力（此为电机通电后处于锁定状态），要是毫无阻力，那就表明电源未曾接通或者接线存在差错。
5. 连接信号线，发出时长为1.5ms的脉冲，此脉冲为中间位置信号，舵机转动到90°，也就是中间位置。
叫“三线接口”的是舵机的接口，三根线分别有着不同情况，红的线是代表着VCC电源正，黑或者棕的线是代表着GND地，橙或者白或者黄的线是代表着PWM信号。不用去管品牌，只要看线色以及功能就行。依照这个规则去做，您能够正确连接市面上差不多所有的标准舵机。
