好多人购入舵机之后发觉其转动的范围仅仅是90度，或者是能够连续旋转，这并不契合项目的需求。本文直接给出完整的“舵机改180度”的操作路径，这里面涵盖判断类型、信号设置、物理改装这三大方法，并且还附带常见的失败案例以及避坑指南。不管你身为机器人DIY爱好者，还是电子初学者，依照本文的步骤就能够把舵机精准地限定在180度的范围之内。
舵机可不可以被改成一百八十度，这是由它最初的设计所决定的。请依据下面这个表格迅速做出判断：
事例呈现，小张购置了一个具备连续旋转功能的舵机，意图在机械臂关节处加以运用，然而，当他将其拆解之后，却发觉压根不存在限位齿轮以及电位器固定结构，历经两日的反复摆弄，始终无法将其改造成能够实现180度旋转，恰当的做法是径直去挑选标称“0~180度”的舵机。
适用范围：所有标准模拟/数码舵机。
原理是，舵机的转角，是由控制信号的高电平时间伟创动力，也就是脉冲宽度来决定的。其标准范围是，500μs至2500μs，这对应着0度到180度。
操作步骤：
1. 当前控制器输出的PWM信号范围要进行测量，比如1000μs到2000μs这个范围对应的是0到90度。
2. 将最小脉宽改为500μs，最大脉宽改为2500μs。
3. 进行验证，当输出为500微秒的时候，舵机应该停止在0度的位置，当输出为2500微秒的时候，舵机应该停止在180度的位置。
代码示例（）：
#
Servo ;
void setup() {
.(9, 500, 2500); // 设置脉宽范围500~2500μs = 0~180度
}
void loop() {
.write(0); // 转到0度
delay(1000);
.write(180); // 转到180度
delay(1000);
}
能够进行验证的来源是，各个单片机的官方Servo库文档都对自定义脉宽范围予以支持。
具有适用范畴，针对连续旋转舵机，或者针对拆除了限位的舵机，然而仅能够达成固定机械停止位，不能够精准控制中间角度。
操作步骤：
1. 拆开舵机外壳（注意保存螺丝和齿轮）。
2. 找到那个输出齿轮盘，于齿轮跟外壳之间，在对应着0度的位置，去粘合小塑料块，或者，在对应着180度的位置，去粘合金属挡片。
3. 组装后测试，限位块接触到外壳时停止转动。
风险提示：
限位块承受力矩冲击容易断裂，导致无限旋转。
会破坏防水密封性。
舵机可能因堵转电流过大烧毁驱动芯片。
要是舵机原本的角度范围比180度小，比如是90度，那么能够把内部的电位器从90度型换成180度型，同时还要匹配反馈电阻分压。这种方法是需要焊接以及舵机的内部电路知识的，普通的用户是不建议去尝试的。
问：为什么我的舵机改了PWM信号后仍然只能转90度？
回复称，或许是舵机其内部的机械限位被设计成了90度。在这个时候，唯一能够解决问题的方法便是进行物理拆除限位（也就是方法二），或者是更换舵机。
问：360度舵机能否通过改PWM变成180度？
答：不行。360度舵机里头不存在角度反馈电位器，仅仅能够控制转速以及方向，没办法定位至绝对角度。强行输出固定脉宽就只会持续旋转。
问：改装后舵机出现抖动或异常发热怎么办？
答：马上停止供电。查看PWM信号范围是不是超出了舵机允许的值，（常见标准舵机最高值是2500μs，超出这个值就会损坏）。与此同时，确认供电电流是不是足够，（9g舵机大约需要0.5A，大扭矩舵机需要2A以上）。
最为可靠的办法是，直接去购买标称在0度至180度范围的舵机伟创动力舵机，并且不需要进行任何形式的改装。
有关软件改装的情况而言，优先考虑如下做法：针对已经存在的舵机，先试着借助修改PWM脉宽范围来实现从0度至180度的控制，这种举措乃是最为简便并且不存在损害的途径。
对于物理改装需谨慎运用：连续旋转的舵机是不能够被改成180度定位舵机的，机械限位仅仅是用作应急情况的。
1. 将你的舵机取出来，去查看产品所附带的标签，或者去查看说明书，以此来确定究竟是“标准舵机”这一种，还是“连续旋转舵机”这另一种。
2. 虽说要是属于连续旋转舵机，那就放弃进行改装，而是去采购明确标明有“0至180度”的舵机，一般情况下其价格相差不算大。
3. 要是属于标准舵机，将你的控制器PWM范围依照上文代码示例调整成500到2500 μs，能在5分钟之内达成，就这样。
4. 改装后用角度标尺或量角器验证实际转动角度是否准确。

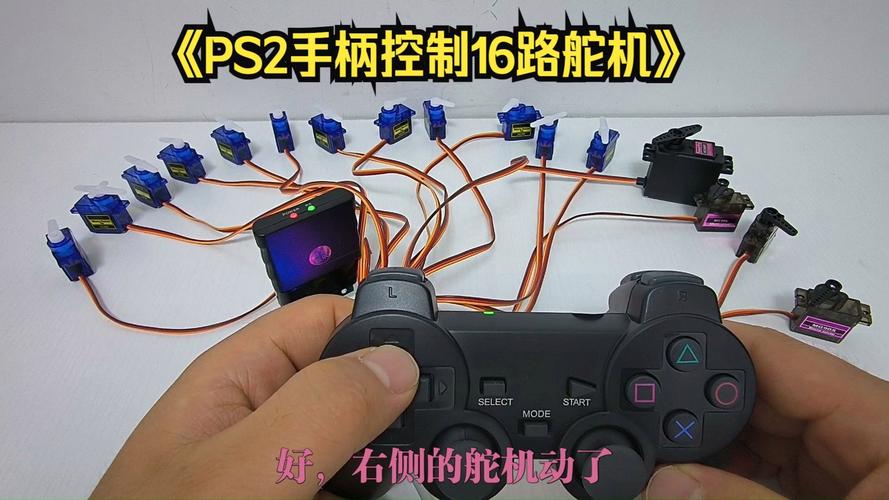

要是这篇文章把你的问题给解决了，那就马上依照上面所讲步骤去操作。还是存在疑问吗？平常的舵机驱动板，像这种，还有单片机开发板，都能够借助调整脉宽达成180度的控制，并不需要任何额外的硬件装置。
