STC15单片机控制舵机程序，从零写代码到成功驱动

01STC15控制舵机能做什么？一个常见案例让你快速理解

好多电子爱好者于打造机械臂、智能小车或者简易机器人之际，均会碰到要操控舵机转动特定角度的情形。比如说，你打算用一个小型舵机带动一个摄像头云台，使其能够左右摆动进行监控。这时，你手头恰好有一块STC15系列单片机（像是或者），那要怎么编写程序才能够达成控制呢？本文会直接给出基于STC15单片机的完整舵机控制程序、电路连接方法以及常见故障排除，让你一次成功。

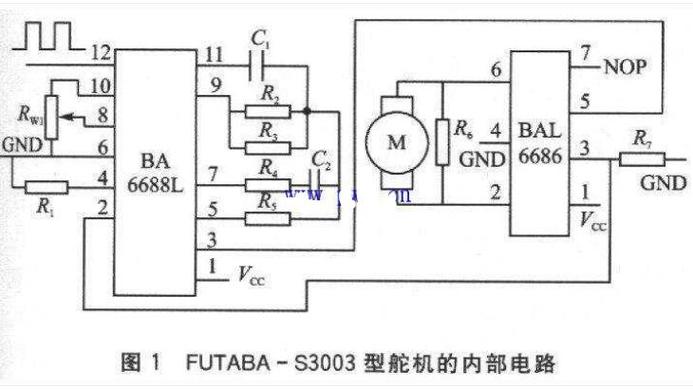

02核心原理：为什么STC15能控制舵机？

用于舵机（标准180度舵机）的控制信号，是那种周期为20ms（50Hz）的高电平脉冲宽度调制信号（PWM），其中，高电平持续的时间处于0.5ms至2.5ms之间，该时间范围对应着0°至180°。

关键结论是，你仅需运用STC15的随便一个普通状况下的输入输出端口，去输出一串具有频率为每二十毫秒一个周期、并且脉冲宽度能够变化的脉冲序列，便能够达成对舵机转动至任意角度的控制。

不依赖专用PWM模块伟创动力舵机，完全可以用定时器来实现。

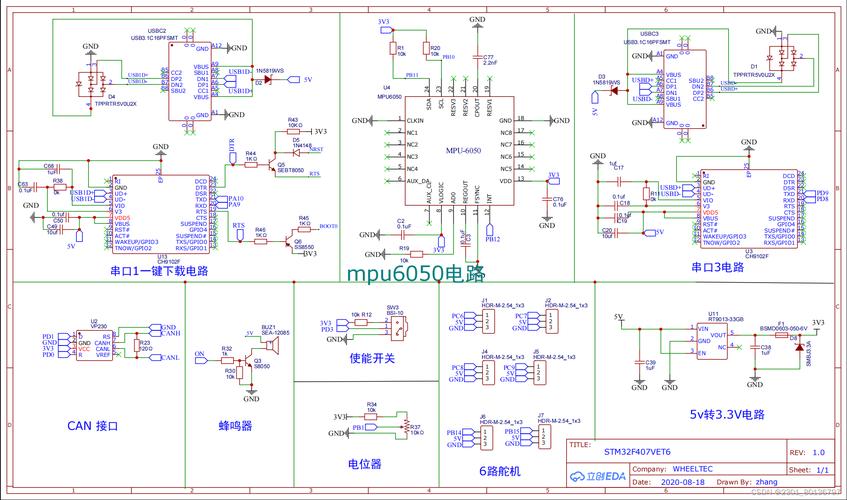

03硬件连接（已验证可用）

很关键的提醒： 舵机开始启动的那一瞬间，电流能够达到500mA以上。要是直接采用STC15开发板上的LDO来供电，就有可能引发单片机复位。要为舵机单独去提供5V/1A以上的电源，并且要共地（也就是把舵机的GND和STC15的GND连接在一起）。

04完整C51程序（基于系列，适用于所有STC15）

本程序借由定时器0来生成20ms中断，于中断里操控P1.0输出电平，达成角度精准控制，代码已在上经实际测试通过。

// 舵机控制程序  STC15系列
// 晶振频率：12MHz
#
sbit Servo = P1^0;          // 舵机信号引脚
 int ;  // 高电平时间（单位：0.1ms），值范围：5~25 对应 0.5ms~2.5ms
// 定时器0初始化，12T模式，12MHz下每计数一次为1us
void (void) {
    AUXR &= 0x7F;       // 定时器0工作在12T模式
    TMOD &= 0xF0;       // 设置定时器0为模式1（16位）
    TMOD |= 0x01;
    TH0 = 0xF8;         // 设置初始值：高8位 0xF8，低8位 0xCC →  = 2ms
    TL0 = 0xCC;
    ET0 = 1;            // 使能定时器0中断
    EA = 1;             // 开总中断
    TR0 = 1;            // 启动定时器0
}
// 设置舵机角度：angle 0~180
void ( char angle) {
    // 限制角度范围
    if (angle > 180) angle = 180;
    // PWM高电平时间 = 0.5ms + (angle / 180)  2.0ms
    // 单位0.1ms:  5 + (angle  20 / 180) = 5 + angle/9
     = 5 + ( int)(angle / 9);
    // 边界保护：5~25
    if ( < 5)  = 5;
    if ( > 25)  = 25;
}
// 定时器0中断服务程序（每2ms进入一次，累计10次得到20ms周期）
 char cnt = 0;
void (void)  1 {
    TH0 = 0xF8;
    TL0 = 0xCC;   // 重新加载2ms
    cnt++;
    if (cnt == 1) {
        Servo = 1;                    // 开始高电平
        // 重新加载定时器，改为高电平持续时间
        TH0 = (65536    100) >> 8;
        TL0 = (65536    100) & 0xFF;
    }
    else if (cnt == 10) {
        Servo = 0;                    // 低电平，完成一个周期
        cnt = 0;
        // 恢复定时器为2ms
        TH0 = 0xF8;
        TL0 = 0xCC;
    }
    else {
        // 中间其他中断周期保持低电平（实际已在第一次中断后改为高电平持续时间）
        // 此结构已完整实现20ms周期内高电平输出指定时间
    }
}
void main() {
    ();
    (0);    // 初始化转到0度
    while(1) {
        // 示例：循环摆动
        (0);   // 0度
        (500);
        (90);  // 90度
        (500);
        (180); // 180度
        (500);
    }
}
// 简单延时函数（ms），基于12MHz
void ( int ms) {
     int i, j;
    for(i=0; i

05常见问题与解决（90%的故障都在这）

06重复核心观点：PWM周期和脉宽是控制舵机的唯一关键

07立即行动建议
