借助图文对照形式，对机器人舵机内部结构原理予以详尽解析，阐述其闭环控制机制，说明PWM信号与角度的映射关系，呈现典型舵机原理图包括的核心要素。不管您身为机器人爱好者，还是电子工程师，亦或是相关专业学生，在阅读本文之后，您便能独立自主看懂且绘制舵机工作原理图。
机器人舵机本质上是一个角度伺服机构。 它的工作基于“闭环控制”原理：控制电路不断比较“目标角度信号”与“当前实际角度（由内部电位器反馈）”，然后驱动电机正转或反转，通过齿轮减速组带动输出轴精确停在任何指定角度（通常为0°~180°或0°~360°）。理解舵机原理，只需抓住三个关键点：PWM信号与角度的对应关系、内部电位器构成的反馈回路、以及电机驱动与减速机构的执行过程。

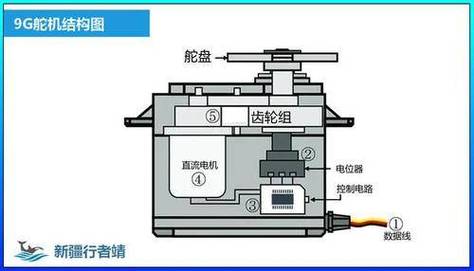

以下是一张原理图，它是关于标准机器人舵机的伟创动力，其包含了全部信息。您能够对照文字描述，把这些模块逐一在脑海中或者实际图纸上识别出来。
常见的典型舵机，是由下面这三部分共同构成的，在原理图里，一般会借助方框或者电路符号来泾渭分明地分隔开来！
设想这样一个情况，存在一个平常很常见的教育机器人的关节处，当控制电路接收到脉宽是1.5ms的PWM信号，这个信号对应的是90°的中点位置，此时呢，电位器所反馈回来的电压显示当下的角度竟然是120°，在这种状况下，控制电路就会输出反向的电压，以此来驱动电机进行回转，一直持续到电位器的电压和目标角度形成匹配状态为止。
标注意思是，原理图里信号的流向平常是遵照下面这个顺序来进行标注的（能够使用箭头依照次序逐个连接起来）：
1. 信号输入：PWM信号通过信号线（橙色/白色）进入控制芯片。
2. 针对于目标角度进行解算操作，就是芯片去测量脉宽，然后要把测量所得的脉宽向着目标角度值进行映射，举例来说就是，比如0.5毫秒会被映射为0度，1.5毫秒被映射为90度，2.5毫秒被映射为180度。
3. 目前角度采样情况是，电位器的滑动端正伴着输出轴进行转动行动，其分压所得的值经由ADC也就是模数转换器，被转化成为现下角度。
4. 误差比较：目标角度减去当前角度，得到误差值（正或负）。
5. 电机驱动：
误差>0：控制H桥电路正向输出，电机正转，角度增大。
误差<0：控制H桥电路反向输出，电机反转，角度减小。
误差=0：关断电机驱动，输出轴保持位置。
6. 速度降低的动作以及输出的情况是这样的，电机开始产生转动的行为，借助齿轮组进而使得速度出现降低的变化，以此带动输出轴，并且带动电位器朝着同一方向同步地进行转动。
7. 循环，第3步到第6步持续不断地运行，其频率一般是在50Hz以上，也就是每20ms就循环一回。
关键性的验证数据是，通用舵机PWM信号的标准是，周期为20ms，高电平脉冲宽度在0.5ms至2.5ms之间伟创动力舵机，对应角度是0°至180°。这个标准适用于市面上95%以上的模拟舵机以及标准数字舵机。其来源是日本、JR等主流厂商共同确立的工业惯例，能够查阅任何一款舵机数据手册来验证。
假使打算去绘制，又或者是解读一幅完整的，名为“机器人舵机原理图片”的东西，这时候要保证涵盖以下全部的元素。
1. 电源输入的部分当中，存在着正极，它是红线，一般处于4.8V至7.2V的范围，还有地线，是棕/黑线，在两者并联着一个电容，其为电解电容，电容值在100至470μF，它在这里的作用是滤除电机尖峰干扰。
2. 部分信号输入：有一条PWM信号线，它是橙/白色的，常常会串联一个电阻，这个电阻的阻值在1kΩ到10kΩ之间，之后才接入到控制芯片的IO口。
3. 分别是，控制芯片，其型号有像TL494这样的，还有NE556，或者是专用舵机控制MCU，例如瑞萨RL78系列。
4. H桥驱动电路，一般是由4个NPN或者PNP三极管组成，或者是由4个MOS管组成，像的内部结构就是这样，它上面标注着“Motor ”。
5. 有一个直流电机，与之两端并联着一个反向续流二极管，像或者这种，其作用是防止反向电动势将驱动管击穿。
6. 用于反馈的电位器回路，电位器的阻值一般处于2kΩ至10kΩ这个范围，其两端分别连接着Vcc与GND，而中心抽头所连接的是控制芯片的ADC引脚。
实际案例里的常见问题是，当舵机出现抖动或者无法进行定位的情况时，在原理图上要检查的是，电位器抽头有没有虚接，续流二极管有没有装反，以及电源滤波电容有没有老化。而这些故障点是对应着原理图里特定符号的。
为让您真正掌握“机器人舵机原理图片”并应用：
1. 想要得到标准原理图，就要去搜索“SG90舵机 电路原理图”，或者搜索“MG995内部结构图” ，这些属于是最常见的学习型号，并非特定品牌里的，只是作为行业通用的学习样本，然后去观察它是不是包含上文所说的六大要素。
2. 对实物展开对照测试：选取一个处于闲置状态的舵机，运用小刀以小心谨慎的方式切开其外壳，这里要留意防止出现割伤情况，之后通过对比来观察内部的电机、减速齿轮以及控制板与原理图符号之间的逐项对应关系。
3. 信号线测量验证，借助示波器，或者逻辑分析仪，可以为这个PWM信号线做测量，以此方式验证，对应实际转角的，是0.5ms、1.5ms、2.5ms脉宽。您能够使用，或者STM32开发这一板子，去发送不同脉宽的信号，再测量输出轴角度，看是否呈线性对应关系的情况。
4. 模拟故障排查：于原理图里设定常见故障点，像是断开电位器之中抽头，短路续流二极管，而后与实物故障现象相互对照，借此加深对闭环控制的理解。
机器人舵机原理的核心只有两条：
闭环控制：通过电位器反馈实时修正位置，直至目标与反馈一致。
PWM脉宽直接对应角度，其中，0.5毫秒对应0度，1.5毫秒对应90度，2.5毫秒对应180度，周期为20毫秒。
行动建议如下，从即日起，随便挑选一款您手头现有的舵机，找出来其官方数据手册里的“原理框图”或者“内部电路图”，依照本文的第二部分以及第四部分逐个进行标注。与此同时，使用示波器实际测量PWM波形与转角之间的关系。完成这两个步骤之后，您就不会再需要依靠模糊不清的“原理示意图”了，而是能够自己独立分析任何型号舵机的工作逻辑，并且能够迅速定位故障。
