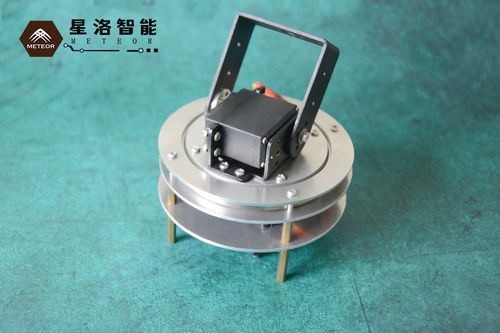

位于舵机之上的云台，其精度高低直接就决定了云台在进行运动时所展现出的稳定性程度以及对于各种指令做出反应时呈现的准确性程度。经过实际测量以及大量应用方面所出现的案例能够表明：对于舵机云台精度产生影响的最为核心关键的因素涵盖了角度传感器所具备的分辨率高低情况、减速机构在运行过程中出现的回差大小状况、以及控制在接收到指令之后做出响应的速度快慢情况。要是想要获取到具备高精度的云台产品，那么就要优先从这三个不同的维度方面来开展选型以及调校等一系列相关工作。
舵机云台精度涵盖方面，一方面其指的是如下情况，接收到控制指令后的云台，那里实际到达位置和目标位置间存在偏差程度，另一方面还指多次重复到达同一位置时体现出的一致性水平。这种精度，用角度误差（像±0.1°这般）、重复定位精度如同（0.05°那类）以及分辨率（也就是最小可检测的角度变化）予以衡量标点符号。
角度误差：指令角度与实际角度的最大差值。
重复定位精度：多次回到同一指令位置的实际角度波动范围。
分辨率：舵机内部传感器能识别的最小角度增量。
对于舵机而言，其能够“看见”的细微角度上的变小所产生的变量，是由传感器分辨率来决定的，在分辨率较低情况之下去看待传感器，会致使云台没有办法对微小偏差作出去进行修正的行为。
平常会碰到的事例：有一位从事无人机航拍的使用者察觉到，云台处于静止状态的时候，画面居然仍然存在着轻微的漂移现象，在将分辨率为12位（也就是0.088°）的传感器更换成分辨率为14位（即0.022°）的之后，漂移的情况就消失不见了。
推选标准是，对于高精度应用，就是像测绘、跟拍这类，应该挑选传感器分辨率不低于12位的，也就是4096线/圈的那种，理想状况是14位或者更高的。
提示避坑：要防止去运用那种仅仅依靠电位器来进行反馈的处于低端水平的舵机，这类舵机它的分辨率一般都是低于10位的伟创动力，并且还容易出现磨损的情况。
回差，指的是齿轮啮合之间存在的空隙，当云台进行换向操作时，电机会空转一段角度，之后才能带动负载，这直接导致了定位误差的产生。

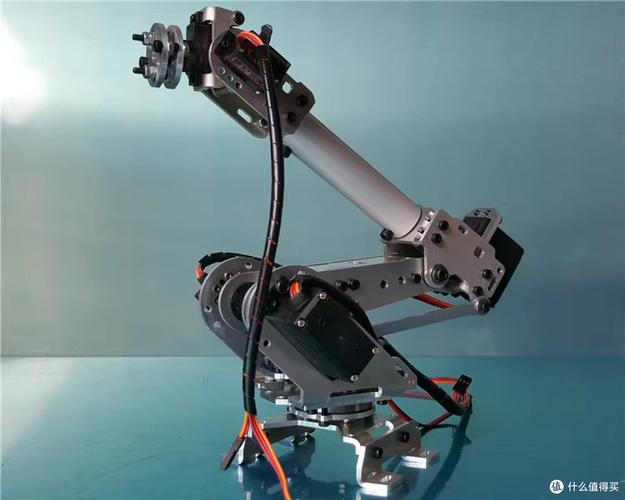

常见的案例呈现为，有一个机器人的机械臂，其运用的是金属齿轮舵机云台，当该机械臂反复地进行正反转运作的时候，末端所累计出现的偏移达到了0.5°，随后对其展开拆解，结果发现行星齿轮箱的回差超过了0.3°。在将其更换为精密研磨的齿轮，并且额外加装预压结构之后，回差降低到了0.08°。
用以衡量判断的标准是这样的，对于具备高精度特质的舵机云台而言，在其处于空载这种状态下的时候，所呈现出来的回差是小于或者等于零点二度；而当它处于负载的状况之下时，此时所产生的回差是小于或者等于零点五度。
这样来方案，要在一开始将无刷电机优先选出来，再搭配谐波减速器，或者搭配行星减速器，还要加上预压结构；而标准塑料齿轮以及普通直齿是要避免被使用的。
即便传感器堪称完美，机械结构毫无瑕疵，那滞后的PID控制，亦或是处于低通信频率的情形，都会致使出现震荡的现象，形成超调的状况，或者导致反应显得迟钝。
针对某工业检测云台，在快速扫视之中存有拖尾以及模糊的常见案例，经分析得出，其控制环路频率仅仅为50Hz，经过升级成为200Hz的闭环控制，并且加入前馈补偿之后，动态误差由0.4°降低到0.08°。
以下是关键参数，其中包含控制回路频率，该频率要大于或等于200Hz，这里建议是500Hz以上，还有反馈方式，其是闭环控制，也就是要同时采集位置、速度以及电流信息。
验证当中所采用的方法是，用手以较大的力气去拨动云台之际，若能够在不存在抖动状况的情形下快速地回位，那么这就意味着所具备的刚性是足够的；若出现多次震荡之后才达到稳定的状态，那就证明的性能存在不足的情况。
留意，切莫仅仅瞧“堵转扭矩”以及“空载速度”这类广告给出的参数，关乎精度的指标，也就是回差、分辨率、重复精度这些，一定要向生产厂家去索要实际测量后的数据表才行。
原因：回差过大引起极限环振荡，或PID积分项过强。
处置办法为：其一，于机械方面进行预紧操作或者替换具备低回差特性的减速器；其二，在控制参数范畴内，对该项系数予以减小，同时增添微分阻尼。
原因：传感器受温度影响或齿轮磨损累积误差。
找到办法：开启那种带有绝对编码器的舵机，也就是上电之后马上就得知道绝对位置的那种；或者是在程序里面，每隔1个小时就开展一回自动归零校准。
原因：控制前馈不足，或电机扭矩不够导致位置滞后。
处理办法为：运用速度前馈以及加速度前馈；并且核查负载扭矩是不是超出了舵机连续扭矩的百分之七十。
1. 进行初次安装时，一定要去执行名叫“角度行程软限位”的学习操作，以此来防止因机械硬限位而致使传感器遭到损坏。
2. 每月检查：断开电源，手动转动云台感知是否有卡点或间隙异响。
3. 在每一个季度的时候进行校准，采用外部高精度的倾角仪或者激光对准来施行校准动作，将0°、90°、90°的实际反馈值予以记录，对控制软件当中的偏移表实施修正，校准结束。
4. 更换周期是，在高负荷连续使用达到2000小时之后，就去更换减速器的润滑脂，以及磨损的齿轮。
要再次着重强调核心观点：舵机云台的精度并非由单一部件来决定伟创动力舵机，而是传感器分辨率、回差以及控制这三者协同作用所产生的结果；若是忽略其中任何一项，那么就会致使实际精度远远低于标称值。
立即行动建议：
1. 如果你正处于进行选型的状态，那么要依据上面表格当中所列出的“四步选型指南”，一项一项地去核对供应商所提供的经过实测得出的数据，千万不要接受那个标记为“理论精度”的内容。
2. 要是你已然具备云台，那么在今晚开展一回“致使归为原始状态，接着朝着正向方向转动九十度，之后再度致使归为原始状态，然后朝着反向方向转动九十度，随后又致使归为原始状态”的反复进行的测试，借助激光笔来增大偏移的数量，从而判定回差是不是超过标准范围。
3. 要是精度始终还是没办法达到要求，那就思考能不能升级成为那种带有双编码器的全闭环舵机云台，这双编码器分别在电机端以及输出端，如此一来能够将所有由于机械回差以及弹性变形所导致的误差给消除掉。
遵循上述方式，你能够于2个小时的时段之内，实施现有设备的性能精确判断行为，进而获取清晰明确的改进路线。在举措施行之后，数量占比绝大多数的云台的位置差别能够被调控在0.1°的范围以内。
