在制作当中，舵机拉杆安装是很基础且极为关键的一步，机器人关节组装等场景亦是如此。要是安装不当，就会致使舵机卡死，会造成拉杆脱出，会使得运动不顺畅，甚至还会损坏舵机。本文会以常见的中空轴舵机作为例子，会拿标准舵角当作示例，完整地去讲解从连接一直到长度调节，再到中立点标定的全流程操作，以此来确保您一次安装就能成功。
安装舵机拉杆前，请确认以下物品齐全：
舵机（标准尺寸或微型舵机均可，安装逻辑一致）
拉杆（带正反螺纹的金属拉杆或塑料拉杆）
球头或U型接头（连接拉杆与舵机臂、负载端）
舵机臂（十字形、圆盘形或扇形伟创动力舵机，根据舵机输出轴匹配）
内六角扳手（用于紧固拉杆上的锁紧螺母）
尖嘴钳（辅助旋转拉杆）
记号笔（用于标记中立位置）
核心原则是，所有连接都得在舵机处于“中立位置”的情况下开展。中立位置指的是，舵机输出轴转到其行程正中间的地方，一般是1500µs脉冲宽度所对应的角度，就像90°位置那样。
给舵机接通电源，输入时长达1500微秒的脉宽调制信号，或者借助舵机测试仪直接调整到“中位”模式，在听到舵机停止转动之情况后，断掉电源，这时输出轴角度就是中立点。

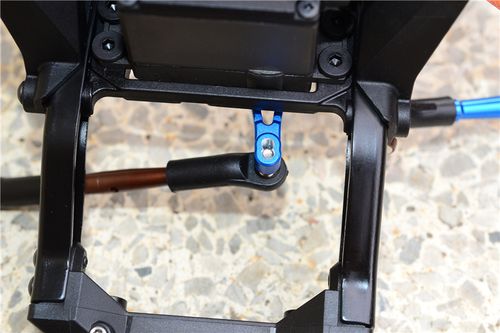

把舵机臂套着放进舵机输出轴，要保证臂的齿形跟输出轴完全契合。处于中立位置的时候，舵机臂和拉杆预估的运动方向大致呈垂直状，就像升降舵或者机器人关节的初始角度那样。使用附带的螺丝把舵机臂紧固在输出轴上，螺丝得涂抹少量螺丝胶，起到防松的作用。
把球头螺丝，逐个插入舵机臂的孔位之中来拧入，往负载端，好比摇臂、关节支架的安装孔，也进行拧入。
球头能够被手指轻轻松松地转动，不存在卡涩的情况。要是过于紧的话，可以使用球头铰刀进行轻微的修整。
松开拉杆中间的锁紧螺母。
对旋转拉杆本体进行操作，正螺纹一端按逆时针方向，反螺纹一端按顺时针方向，二者可同时实现拉长或者缩短的变动，从而让拉杆两端球头扣之间的间距恰好能够对准舵机臂与负载端的球头中心。
采用手的方式，把拉杆扣于两个球头之中。能感受到那种“咔嗒”样地清脆顺利就位，与此同时，拉杆处于自然伸展的状态，不会产生额外的推力或者拉力。
倘若拉杆的长度恰好合适，运用扳手去固定拉杆的六角部分，与此同时，把两端的锁紧螺母拧紧。
要是拉杆的长度处于过长或者过短的状况，那就得重新去进行微调长度的操作，一直到处于没有通电的状态时靠着用手去拨动负载端，整个传动链不存在阻尼，不存在空行程。
使用舵机测试仪，缓慢地将其打到最小脉宽伟创动力，也就是通常所说的1000µs，接着再打到最大脉宽，即2000µs，期间观察拉杆会不会撞击舵机壳体或者负载限位。要是出现撞击的情况，那就缩短舵机行程，也就是要通过遥控器或者编程这种方式来设置EPA/ATV，或者在机械方面缩小舵机臂孔位半径。
将舵机壳体进行固定，而后使用手轻轻地去拨动负载端，进而感受拉杆与球头之间、球头与舵机臂之间所出现的晃动情况，正常的虚位是小于0.5mm的。要是晃动十分明显，表明球头已经出现磨损，这种情况下就需要进行更换了。
使舵机以最慢的那种速度自一端行进至另一端，整个过程不存在异常的声响现象，也没有出现卡顿状况。在快速地来回往返进行10次过后，再一次运用手去触摸拉杆锁紧螺母，其结果是不会出现松动情况的。
重点强调核心观点呀：有关舵机拉杆装置的准确无误的唯一正确安装基准，乃是处在“中立位置下拉杆不存在预应力”这种状况。所有的调试行为，都是围绕着这一重点核心来进行开展的。
立即行动建议：
1. 每次进行安装之后，一定要使用记号笔，在舵机臂以及拉杆螺母之上，画出一条能够对齐二者的线，一旦二次紧固之后，二者不对齐，这即就表明出现了松动的迹象。
2. 预先提议，于正式负载开始运行以前，取用最低的电压（像是4.8V），并且使用慢速模式持续运转30次循环，之后再次去紧固全部的锁紧螺母。
3. 对于本文，要进行收藏，或者把关键步骤图截图保存，关键步骤图包括中性位置标定，还有拉杆自然对孔，以及行程测试啦，通过收藏此内容或者保存截图，下次安装的时候就能够直接对照着去操作咯。
按照上述标准流程来做，不管您用的是9g微型舵机，还是大扭矩机器人舵机，都能够迅速、可靠地达成拉杆安装成就，且规避90%以上的机械故障情况。
