当新手试着运用去操控舵机之际，最为经常碰到的状况是：舵机压根儿不转动、极为剧烈地抖动，又或者仅仅朝着一个方向转动。这些状况的根源一般并非硬件出现损坏，而是供电缺乏或者信号线连接错了引脚。需知，是这样的，极为直接，舵机的红色电源线，得外接5V电源，切不可依赖的3.3V输出，棕色或者黑色地线，是与的GND共地的，橙色信号线要连接到的任意支持PWM的GPIO引脚，像GPIO2、GPIO4等等。在完成正确接线之后，上传下方所提供的代码，如此舵机便可稳定控制。
开发板，其中包括伟创动力，还有Wemos D1 mini等，任何一种型号都可以，其原理是完全相同的。
SG90或舵机（常见型号，接线颜色标准）
5V且2A以上的电源，（可通过将手机充电宝与USB线剪开进行取电，或者使用5V稳压模块）。
3根杜邦线（母对母）
核心警告，的3.3V引脚，没办法驱动任何舵机，实测SG90在空载的时候，瞬间电流达到了0.5A，更是高达1.5A，然而最大输出仅仅0.3A，直接连接必然会烧板子，或者致使舵机没有响应。

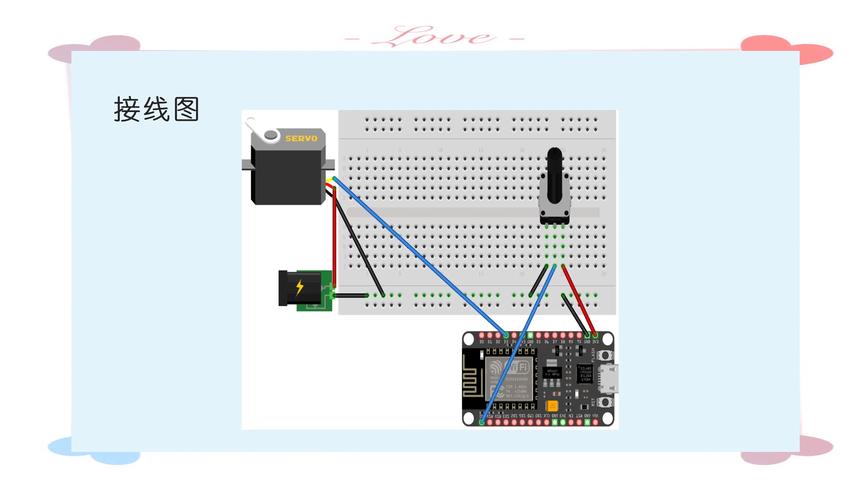

接线示例（以为例）：
舵机红→USB充电宝红色正极线（外部供电）
将舵机的棕色线，连接到的GND引脚，并且，使用另外一根线，把充电宝的黑色线，与的GND相连接起来（实现共地）。
舵机橙→的D4（GPIO2）
#
#
Servo ;
void setup() {
.(2); // GPIO2（D4）接舵机信号线
.write(0); // 初始角度0度
delay(1000);
}
void loop() {
.write(0); // 0度
delay(1000);
.write(90); // 90度
delay(1000);
.write(180); // 180度
delay(1000);
}
代码的相关说明为，()函数当中的数字是GPIO编号，其中GPIO2对应的是D4。要是你的舵机属于连续旋转型，那么write(0)所代表的是全速反转，write(90)表示停止，write(180)代表全速正转。
完成上传之后，舵机按照顺序指向从0°至90°而后到180°接着循环。要是出现了如下这些状况：
完全不转：检查外部电源是否开启、共地线是否遗漏
剧烈抖动：电源电流不足（需2A以上），或信号线接触不良
仅转向单一方向：你所买入的乃是持续旋转的舵机，代码运用速度控制方式（查看下文疑难解答部分）。
舵机的控制信号，是频率为50Hz的PWM波，其周期为20ms，在这之中，高电平持续的时间，也就是脉宽，决定着角度。
0.5ms → 0度
1.5ms → 90度（中位）
2.5ms → 180度
Servo库针对会自动去生成这些精准波形，然而只有被标记成PWM的GPIO才行，像GPIO0、2、4、5、12、13、14、15、16这些，才能够去输出。要是你连接到了并非PWM的引脚，比如GPIO9、，()不会出现报错情况，不过舵机却全然没有任何反应。
能进行验证的来源是，技术参考手册，在其中的章节12.3里，明确地将PWM输出通道限制给罗列了出来。
选购买入提示：百分之九十九的教程在默认状况下运用零度至一百八十度的标准舵机。要是你所购得的是蓝色SG90，包装背面注明“: 180°”的才属于标准版，金色一般而言是标准版。倘若包装标记为“360° ”伟创动力舵机，那就直接采用本文章节2.3的专用代码。
#
#
Servo ;
void setup() {
.(2);
.write(90); // 90度=停止
}
void loop() {
.write(0); // 全速逆时针
delay(2000);
.write(180); // 全速顺时针
delay(2000);
.write(90); // 停止
delay(2000);
}
核心存在差异，连续舵机将脉宽映射为速度，其中，1ms对应着全速反转，1.5ms表示停止，2ms意味着全速正转。
所含的Servo库，对最多8路舵机予以支持，然而总电流会出现叠加的情况，举例来说，每个的堵转电流是2.5A，要是2个同时开展工作，那就需要5V/10A的电源。
Servo , ;
.(2); // GPIO2
.(4); // GPIO4
其供电需遵守的规则为：每一个舵机的红线以及棕线，都要并联至同一个外部电涌源，每一个舵机的GND，和的GND，共同拥有一个公共的连接点。
原因：供电电压下降太快，电流不足。
进行解决的方式为，将其替换成额定电压为5V、额定电流为5A的开关电源，比如那种老旧的路由器所使用的电源，或者是在舵机电源的两端，并联上一个电容值处在470uF到之间的电解电容，且电容的正极连接红色，负极连接棕色，以此来吸收瞬间出现的尖峰。
原因：的GPIO在复位时输出未知电平。
处理办法为：于setup()的首行位置添加delay(500)这句代码，以此使得电源处于稳定状态之后，再去执行()操作。
一个句子所构成的方案是，于代码里边添加WiFi连接以及简单的HTTP服务器，参考代码在下方可见。
#
#
Servo ;
const char ssid = "你的WiFi名";
const char = "密码";
void setup() {
.begin();
WiFi.begin(ssid, );
while (WiFi.() != ) delay(500);
.(2);
// 启动HTTP服务器，监听?angle=90的GET请求（代码篇幅有限，完整版可搜索“ HTTP舵机控制”）
}
原因：不同厂家舵机的脉宽范围有±0.2ms偏差。
校准方法：
先进行.write(90)的操作，要是舵机并非处于正中间的位置，那就运用.(1500)，同时针对1500这个数值进行调整，此调整需在1400到1600的范围之内进行微调节，一直到舵机处于居中状态为止。
记下经过校正之后的最小值，像是600μs等于0°这种情况，以及最大值，也就是2400μs等于180°这种情形，往后使用()来替换write()。
再次着重指出，致使舵机控制失败的情形里，占据90%比例的案例，其缘由并非代码编写存在错误，而是缺少外部连接5V电源以及存在共地线漏接的状况。只要达成这两项要点，再借助标准PWM引脚，任何一种型号的舵机均能够在5分钟之内成功实现驱动。
立即执行的三步查清单：
1. 确认舵机红色线接了外部5V（不是的3.3V）
2. 将舵机棕色线，与的GND，以及外部电源的负极，这三者之间的互通情况进行确认。
3. 查明确认，信号线已连接至GPIO2、GPIO4、GPIO5等属于PWM的引脚，要避开GPIO1，避开GPIO3，避开GPIO9，避开。
在完成上述检查之后，直接去复制由文章所提供的代码然后上传，如此一来你的舵机便会马上产生动作。要是依旧不转动，那就使用万用表去测量舵机红棕两脚之间的电压，读数是一定要在4.8V至5.2V之间的，并且在上传代码之后舵机出现抖动时电压跌倒不可以超过0.5V。这是判断供电是不是合格的仅有的标准。
