假设你此时正着手组装遥控，而实际过程中碰到了关于“舵机与接收机究竟该如何连接”这样的问题，那么这一份指南会径直将答案提供给你。它有着核心的接线原则呢，当中包括要把舵机的三芯插头安插到接收机对应的通道接口那里，还要着重保证信号线，也就是通常呈现为白色或者黄色亦或是橙色的那根线，得对准接收机上面标记为“S”或者“”的地方，同时正极，也就是红色的那一端要对接中间的脚，负极，也就是黑色或者棕色的那一端要对准标记为“”或者“GND”的地方。
紧接着，依照最为常见的运用场景，逐个步骤地去阐述接线的方法 ，还有通道对应的规则 ，及需要注意的事项。
标准舵机引出三根线，颜色与功能对应如下（行业通用标准）：
源起，是依据一种在RC领域里通用的硬件规范，其中JR、，以及SANWA等这些主流接收机的引脚定义呈现出彼此一致的状况了。
对于接收机而言，其每一个通道都是按照数字来进行编号的，而常见的功能分配情况如下，这里是以固定翼飞机或者车模作为例子的。
CH1：副翼舵机（或转向舵机）
CH2：油门/电调
CH3：升降舵机
CH4：方向舵机
CH5/CH6：辅助通道（起落架、灯光等）
要点在于，存在不同的类型，诸如车、船以及飞机伟创动力舵机，它们的通道功能存在着有可能相互交换的情况，然而接线的物理方式却是完全一样的，也就是，仅仅需要把舵机插入到你期望去控制的通道那儿就可以了。

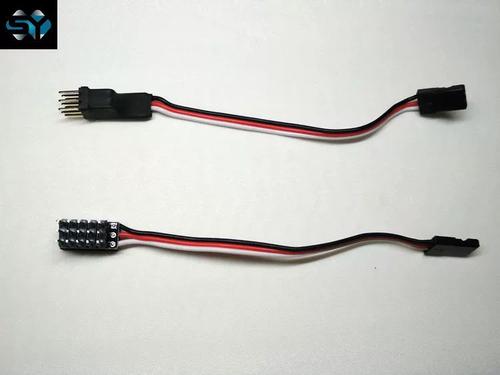

1. 将要拿起舵机插头，需留意其形状存在一个凸起或者是防反插斜面，这种情况常见于JR/插头。
2. 去找寻接收机之上与之对应的通道接口，去留意接口旁边的三脚标记伟创动力，此标记为（S、+、 亦或是 、+、）（）
3. 为舵机插头按精准符合预期要求之正向将其插入到位，信号线要与“S”脚精确对应，红色线需准确对准中间的正极，黑色或者棕色线要精准对准负极。
4. 插到底，听到轻微咔嗒声表示到位（多数插头有自锁结构）。
常见失误情形：将插放方向插反这种状况，会致使舵机无法正常运行工作，然而却不会造成损坏（这是由于接收机一般具备防止反接的保护功能）。要是舵机没有任何反应，那么要去检查插头的方向。
假设你有一台标准1/10比例遥控车，配备3通道接收机。
需求：将转向舵机连接到接收机，让它响应方向盘的转动。
操作：
1. 找到接收机的CH1接口（通常出厂标注为1）。
2. 手持舵机，确认其信号线为黄色。
3. 将舵机插头插入CH1，黄色线朝向接收机上的“S”标记。
4. 打开遥控器和接收机电源，转动方向盘，舵机臂应同步动作。
要进行结果验证，倘若舵机没有动作，得查看插头是不是插反了，接着要用另一个被知晓为正常的舵机去测试接收机的通道是不是正常的。
每个舵机独立占用一个接收机通道，插入对应编号接口即可。
接收机自身所带的那个总电源（平常是源自电调BEC或者独立电池的）具备能够同时去驱动2至3个标准舵机的能力。要是超出了4个大型舵机的数量，那么建议采用外接UBEC来进行供电，以此来避免接收机出现过载的情况。
接收机进行工作时，其电压一般情况下，对于镍氢电池而言，是处于4.8V至6.0V这个范围的，而要是使用锂电池配BEC的话，那么其电压的范围则是在5V至7.4V之间。
舵机的额定电压，得以接收机的供电电压相匹配才行。比如说，当接收机的输出是 6V 的时候，绝不能够去使用那种仅仅能够工作在 4.8V 的旧款舵机，不然的话，就有可能会被烧毁的。
动手建议：在连接线路之前，要先去查看接收机的说明书或者外壳上所标注的“BEC Out”电压，然后再去对照舵机标签上的“ ”。
如果按照上述步骤接线后舵机无反应，请按顺序检查：
1. 插头方向：拔出舵机插头，重新对准信号线方向插入。
2. 舵机进行位置更换，换插到CH2那里换插到CH3那里，接着使用遥控器，通过对应摇杆来开展测试，当这个时候出现了动作这种情况，那就表明原本的通道设置存在错误，比如说遥控器对该通道没有进行分配的情形。
3. 接收机所使用的电源这里注意，要去确认接收机上面的指示灯是不是已经闪亮起来了。要是没亮起来的话，那就需要去查看一下电调或者是电池供电的线路没错。
4. 进行舵机自检的方式是：将舵机直接跟另一个经确认已知是正常状态的接收机相连接，或者使用舵机测试仪来开展检测。
5. 对频遥控器：要保证接收机跟遥控器已然成功进行对码，（指示灯持续亮着或者快速闪烁意味着还没有对频）。
再次着重强调核心要点，舵机跟接收机接法并非繁杂，唯一的关键之处在于，信号线要对准S，红色线要对着中间，黑色线要对着负极。只要记住这一要点，90%的接线方面的问题便能够得以解决。
现在你可以立即执行的行动建议：
1. 取用一个备用接收机，再拿一个标准舵机，切实进行插拔练习三次，直到无需思考能够清楚分辨三根线各自对应的位置。
2. 为给予你的每一个，去构建一份《通道功能对照表》，将其张贴在遥控器的背面之处，或者是收纳盒之上。
3. 每一次在连接新的舵机之前，要先运用万用表去测量接收机输出针脚的实际电压，以此来确认其与舵机额定电压是一致的。
依照本指南去进行操作，你会在5分钟之内达成舵机跟接收机的可靠连接，用不着反复去进行试错活动。
