舵机驱动的基础原理图解、其中高频实操的诸般要点、配套有着分步视频讲解的内容，均被本教程全集一并涵盖，针对于爱好者以及入门从业者平日里普遍会碰到的接线出现差错、信号校准遭遇失败、调试效果不尽如人意等常见难题，给出了能够直接付诸实践的操作办法，使得你从理解原理开始，直至独立自主完成驱动实操，整个过程用不着另外去查找那些零散的资料。
当前被教程里普及的主流舵机，其核心结构是由4大部分给构成的，与之相关的原理已经借助多尺寸标红图解按照顺序逐一进行拆解并对应起来了：

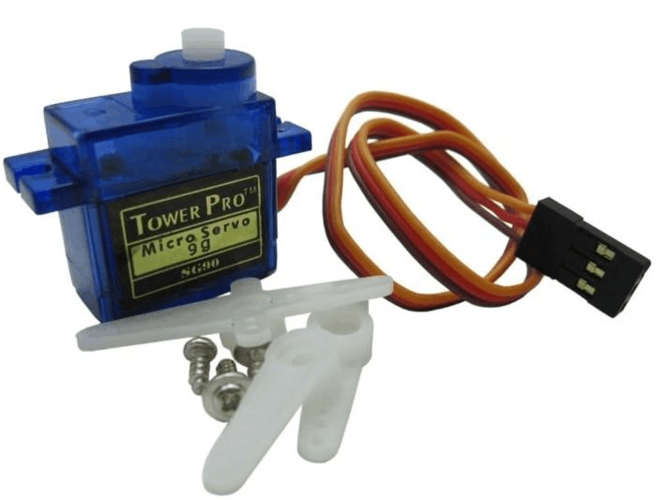

1. 驱动控制单元，它的作用是接收从外部输入进来的PWM脉冲控制信号，然后去进行信号滤波，接着完成解析，还要把定位指令进行转换。在此以爱好者经常会用到的9g标准模拟舵机作为示例：控制单元能够识别的脉冲宽度变化最小达到1μs级别伟创动力舵机，如此就能保障初始指令不会出现被误判的情况。
2. 电力驱动单元，它会把控制单元输出的那种弱电流指令，转变成能够驱动直流电机运转的强动力输出，并且普遍都配备着过流保护功能，以此来避免在电机堵转的时候烧毁线圈。
3. 减速传动单元，它是由3至4级嵌套齿轮组构成的，其作用是把高速直流电机所输出的那种高转速低扭矩状态，转变为有着低转速高扭矩特点的轴端动力，它能够将电机输出扭矩放大40至60倍，并且不同扭矩规格的舵机对应着不同规格的减速齿轮组合。
4. 位置反馈单元，其与动力输出轴同轴连接电位器，能够实时采集当前轴角位置数据，之后回传给控制单元，和输入的目标位置指令进行闭环对比，进而自动调整电机运转方向，直至输出角度和设定指令完全匹配。该类原理拆解资料全都配套高清分层图解，每一个部件的联动流程都做了示意标注。
最常被使用的舵机的驱动信号，是周期在20ms左右的PWM脉冲信号，全部的图解标注以及视频实拍演示，都对应着行业通用的控制标准，以行业中普遍被使用的模拟舵机控制规则作为例子：
脉冲宽度0.5ms：输出轴对应旋转至0°极限位置
脉冲宽度为1.5毫秒，输出轴会停留，直至到达机械的中值位置，其中值位置是90度的中等位置。
脉冲宽度2.5ms：输出轴抵达180°极限位置
教程视频里，借助脉冲信号发生器，与示波器配合，进行了全程变化的实拍演示，当调整脉冲宽度时，示波器的图形就会有同步变化，与此同时，舵机输出也会跟着完成角度偏转，直观地展现出脉冲信号带宽与转向之间的线性对应关联，解决了大多初学者因看不到信号隐形变化而导致无法搞懂原理的常见痛点。
请注意，有一部分并非标准规格专门制造的、具备较大角度的舵机，将会依据实际的出厂时候的参数，去调整脉冲的对应规则，视频当中同样单独增添了不符合常规的、特殊的舵机的信号识别校验步骤的演示。
依据爱好者平常使用的场景状况，教程涵盖了两类最为常用的驱动达成方案，全部步骤都配有与之对应的节点实际拍摄出来的图解。
1. 有一种控制器直连驱动方式，它适用于特定场景，这些场景乃是针对1至2个小功率且小扭矩的舵机驱动而言，还需参考常规9g舵机的实操规范，规范内容涵盖接公共地线，将控制器数据IO口连接舵机信号控制线，以及供电线要匹配对应额定电压3至5V，视频里演示了一种调试全过程，这个过程是通过直写通用PWM代码的方式来直接驱动舵机转动的。
2. 适用于大批量多舵机同时驱动场景的配套驱动芯片扩展驱动方式，这里选取最常用的16路PWM扩展驱动芯片为例，将SDA、SCL时钟数据管脚接到对应I2C端口，扩展芯片单独接5V 2A以上外部供电，扩展芯片信号输出端口依次与舵机信号线一一对应，以此解决单控制器IO引脚不足问题，即便批量控制20个以上舵机时也仍能保持信号稳定不抖动，配套布线图纸标注了每一个管脚的连接对应关系，可避免接错端口。
教训里针对实际去操作的留意要点做了着重提示，不准把信号控制线连到高压端口，供电的正负极接反会径直烧坏舵机内部的电路，该点位的内容凭借特写错误场面拆解视频来演示，通过直观地展现失误所带来的后果来帮大家躲开实操的错误。
演示视频与全集配套，其涵盖了新手调试时会遇到的疑难问题排查全流程，这些疑难问题在新手调试所有情况中占比超90%。
1. 舵机接通电源后毫无反应，分别进行如下演示，按步骤去排查，供电接线存在脱落断路的情况吗，信号端口是否被配置成了除普通输出之外的错误模式，舵机内部机芯有无意外的卡滞现象，历经这三步从而完成对于问题源头的定位。
2. 舵机持续不断地抖动，呈现出异常颤动状况：演示反馈排查流程，要优先核查脉宽指令是否处在0.5至2.5ms所谓的标准区间范围之内，还要看有没有因为共地虚接致使的参考电势不稳定情况，到底有没有因把多个舵机集中在小功率电源上进行供电从而造成的输出供给不足进而引发抖动问题。
3. 舵机抵达末端停顿之际发出异常响声，演示依照步骤检测位置伺服闭环校准有无出现零漂误差，查看减速齿轮齿牙是否存在打齿、打滑以及磨损故障，检查外部是否存在超出额定扭矩且负重过大这三类常见情形。
第一关键要点在于，舵机的驱动根基是PWM脉宽定位指令，以及转子电位器的闭环反馈机制，这与普通电机持续通电便会连续转动的运转逻辑不一样，舵机依靠脉冲宽度确定精准的停转位置，且该位置是唯一对应的。
第二个核心要点是，大部分初学者在调试时所碰到的驱动类故障中，有80%是源于接线错误以及信号参数配错，要提前对照正确配套的接线图，逐一去验证管脚是否一一对应，还要确认脉冲基本参数是否匹配对应舵机的规格，如此便能避开绝大多数的初级问题。
第三个核心关键性要点是，驱动具备大功率或者是多路大扭矩的舵机，要独立配备有着足够功率的外部单独进行供电，用以避免因动力传输不足，进而引发伺服失步运行伟创动力，最终导致异常损坏设备部件。
实际操作之际，建议大伙从最基础的、单路的、九克的标准舵机着手进行驱动调试，以此作为上手途径，对照着图解，一步步地将线路连接对应好，跟随配套视频里的分步演示，跑上一回基础的、完整的调试流程，在确认原理已然完全掌握、单机调试顺畅之后，再逐步地展开拓展，尝试去驱动多舵机拓展组合，如此能够大幅度地降低调试出错的概率，迅速地夯实舵机驱动相关的实操能力。
