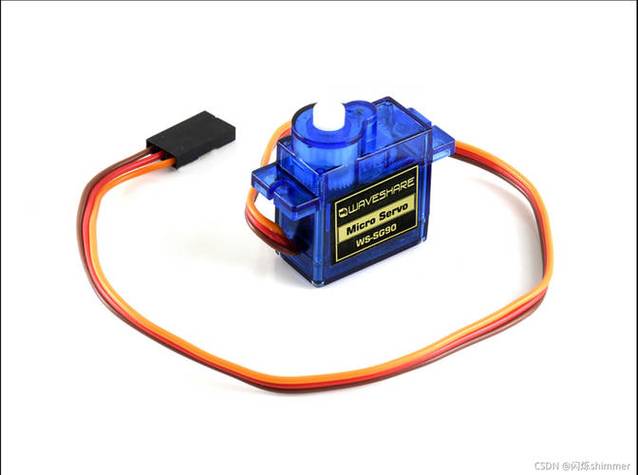

SG90舵机复位教程：3步快速恢复初始位置

核心复位方法：两种必知途径

基于您所利用的使用场景，也就是编程控制或者手动调试，复位方式划分成下面所说的两种。请去试着采用“程序复位”，要是没有效果的话接着采用“手动机械复位”。

第一步：程序复位（首选方案）

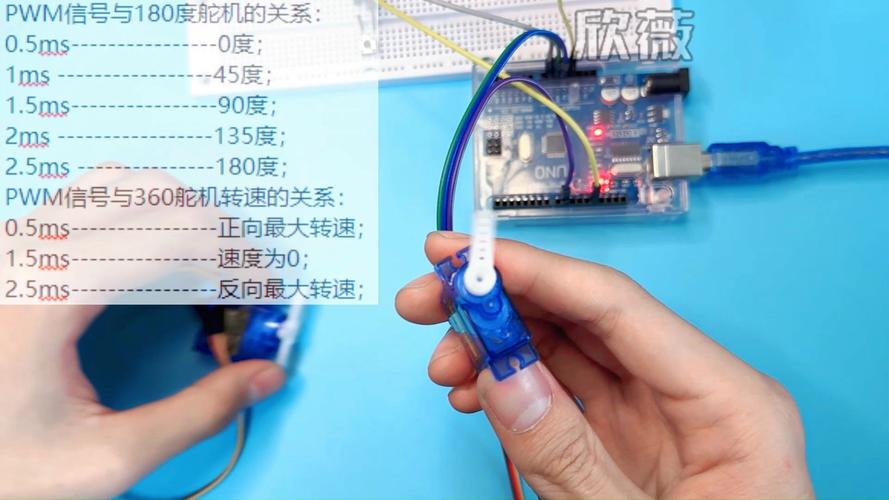

涵盖常见小型9g舵机在内的所有标准模拟舵机，其发出的中位信号，是时长为1.5毫秒，也就是ms的高电位脉冲，且周期长为20ms，只要朝着信号线不间断地发送此物事，舵机便会自行转动到机械中位处，形成相应状态。

操作流程：

1. 断开舵机负载（拆下摇臂及连接部件）。

2. 把舵机的信号线，连接至控制器，像、STM32或者任意PWM发生器，的相应引脚处。

3. 上传或设置以下核心参数：

脉冲宽度：1.5ms

信号周期：20ms（对应频率50Hz）

占空比：7.5%（1.5ms / 20ms）

4. 给电之后去进行观察，舵机自己转动到物理的中间位置即大约九十度的位置处。到这个时候就能够再次去安装摇臂，要确保摇臂和机身保持平行。

典型故障排除：

要是舵机出现抖动然而却不进行定位的情况，要去查看供电电压是不是稳定，它的范围是需要在5V±0.5V的，并且还要去确认信号线连接是否是可靠的。

要是没有任何反应，那么要去测量信号线有没有1.5ms 脉冲输出，测量的时候可以利用简易逻辑笔或者示波器。

第二步：手动机械复位（程序复位无效时使用）

当舵机因齿轮错位、外力冲击导致内部限位损坏时，需物理复位。

准备工具： 十字螺丝刀、尖嘴镊子

操作步骤：

1. 拆卸舵机底部的4颗固定螺丝，小心分离上盖。

2. 取出齿轮组（注意顺序：输出齿轮→中间齿轮→电机齿轮）。

3. 电动机轴有关键复位点：手动操作使小齿轮开始绕轴运转，直至其到达限位挡块平常所处的不会再做多余变动的自然态势位置，一般此位置呈现为九十度的机械方面的处于中间的位置。与此同时，需要去确定电位器的转轴在此期间也处于电气方面的中间位置，能够运用万用表进行测量，从而判断电位器中间脚和地对照时的电压是二点五伏。

4. 将齿轮组以相反的顺序进行装回，要确保所有的齿轮啮合得顺畅伟创动力，之后重新把上盖安装好，把螺丝拧紧。

5. 再次执行第一步的程序复位，验证中位是否准确。

留意：把手进行复位之后，一定要再一次去发送1.5ms信号来予以确认。要是偏差超出了±5°，就需要重复进行对齐电位器的步骤。

第三步：复位后验证与日常维护

完成上述复位后，请执行以下验证动作，确保舵机长期稳定：

查验中点：发送时长为一点五毫秒的信号，查看摇臂是不是同舵机壳体所标记的中线（要是存在的话）互相一致，许可的误差范围是正负一度。

行程验证，发送1ms信号伟创动力舵机，发送2ms信号，确认舵机能旋转至0°位置，确认舵机能旋转至180°位置，确认无异常噪音。

负载测试： 在摇臂上安装轻负载（<1.5kg·cm），重复中点及行程测试。

日常预防建议：

每次上电前，确保舵机未受外力扭转。

在进行编程之际，初始化代码里面优先去发送1.5ms中位信号，在保持至少500ms之后，再去执行其他动作。

要是舵机出现了异常发热的状况，或者电流变得过大（大于400毫安），那就马上切断电源，并且去查看是不是存在机械卡滞的情况。

核心结论与行动建议

另行着重指出：不管遭遇怎样的位置偏差状况，首要且最为有效的复位方式一直都是“发送1.5ms PWM信号”。唯有当此方法被证实无效以及舵机存在物理损伤的情形下，才会去考虑进行拆解手动复位操作。

立即行动清单：

1. 于您的那个项目的代码起始位置，强行添加“中位信号维持1秒”这样的初始化语句。

2. 为每个舵机准备一份标有1.5ms中位位置的摇臂标记。

3. 常备一个简易PWM信号发生器（约20元）用于快速复位测试。

依照上述三步去做，您能够解决超出百分之九十的舵机位置出现异常的问题。要是复位之后依旧不能够正常运转，那就说明舵机内部的电路或者电机已然损坏，建议径直进行更换。
