舵机转动角度精确调整方法讲解 配套实操视频教程下载指南

01通用预先检查步骤

正式调校前先完成基础确认：

1. 刚开始的时候，要去核查一下手中所拥有的舵机的基础标签参数，弄清楚到底对应的准许角度范围是从0度到120度，还是从0度到180度之间，又或者是270度往上，因为不一样角度量程情况下的舵机信号参数基准是全然不一样的，要是这一步出现错误的话，就会直接致使调角完全没有效果了。

2. 查证舵机通信协议的类别，常见的有PWM控制，还有RS485串口，以及TTL串口，另外包含CAN总线这几种类型，它们分别有不同的接线调校方法，千万不要错接线路致使舵机被烧坏。

3. 选择那种对应参数有着允许范围的供电系统，普通数码舵机选用4.8至7.4V标准供电就行，大扭矩工业类舵机要去确认铭牌标注，不要盲目地使用超压电源进行测试。

02家用创客场景零误差调校实操步骤（以最常用的180°标准数码舵机为实例）

大部分人项目里会用到这样的常规情况，实现±0.5°以内的精度调校 ，总共分5步。

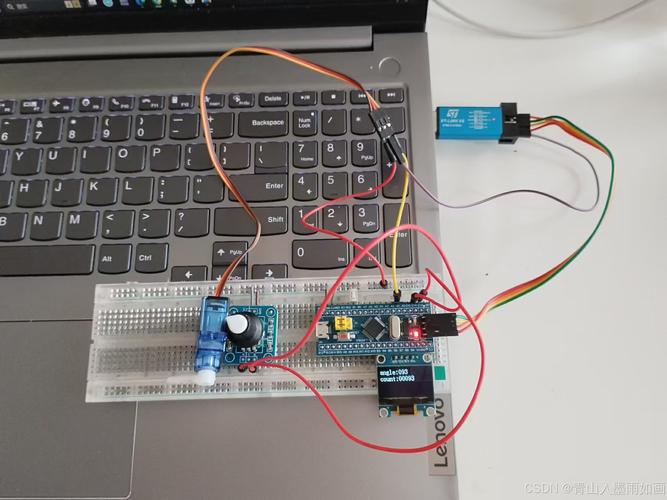

阶段一：把舵机接收信号线连接去往标准调试器，或者连接至开发板相应的信号引脚之处，供电线依照说明书去连接匹配电压的稳压电源伟创动力，一定要先轻轻松开舵机的舵盘螺丝，维持传动轴并没有额外的卡滞负载。

步骤2：向调试设备输入中间点校准指令，该指令对应的标准180°舵机的基准PWM参数是1.5ms，借助此让舵机自动回归机械零位，在等待舵机机身完全停止震动起来之后伟创动力舵机，于这时手动将舵盘的十字卡位对齐，同时把舵机机身出厂标记摆正，随后拧紧舵盘中心固定螺丝。

步骤 3：输出理论 0°所对应的信号 PWM 是 0.5ms，这时对舵盘是否处于完全抵死的极限位进行确认，要是出现位置偏移超过 1°的情况，于调试软件内对寄存器参数从默认值开始逐步增加或者减小，反复输出信号，一直到舵盘恰好顶住零位物理挡点。

步骤4：输出理论180°所对应的信号PWM值为2.5ms，同样地，对另外一侧的最大摆角位置进行校准，并将超过最大角度极限的偏移量借助参数字节精确扣减，以此避免舵机因长时间堵转而烧坏内部减速齿轮。

步骤5：运用高精度外部角度仪，对中间角度反复予以测试，每隔15°设定一次目标值，分别校准参数表，当全部点位误差均被控制在允许范围之后，将校准后的参数写入舵机自带的非易失性存储区域。

03其他不同特性舵机的调角注意事项

如果用的是超大扭矩舵机、IP67防水舵机等大尺寸重载机型：

不要在带着全部外部负载的状况下，直接输入全速控制信号去进行调校，一定要先拆除外部连杆负载，通过这个来完成空载精度校准。后续把它装入应用环境之后，再配合外部角度传感器反馈，然后开展负载后的二次误差补偿。要是碰到CAN总线和RS485通信类智能舵机，直接借助内置的调试软件可视化拖动角度进度条，就能够完成参数映射调整，不需要自己反复计算PWM脉冲长度参数。

与有限转角舵机相比，360°连续旋转型舵机的调校逻辑有不同，其不能通过轮值信号调速模式去调整转动终点角度，而是要单独切到电位器反馈位置的标定模式。

04精准调校配套正版实操视频教程的合规下载说明

能访问全国大学生创新电子实训内容共享站点，这是公开且正规的创客资源平台，在该平台上，找到“舵机精确调角全流程实操合集”的资源页面，再输入自行注册的正规账号信息，然后就能免费下载全高清且分章节的资源，其教程包含接线演示、单步参数填写以及误差修正案例等内容，全是全程实录，不存在套路卡顿的状况。

接线演示起头的该教程，详细展示每一步骤，有比如单步参数填写，一直到误差修正案例，整个过程全被完整记录，不存在坑蒙拐骗的卡顿之处。访问全国大学生创新电子实训内容共享站点这个公开正规的创客资源平台，找到“舵机精确调角全流程实操合集”的资源页面，输入自行注册的正规账号信息，就能免费下载全高清分章节资源。

切实着重强调核心要点，即只有执行像这般一套标准化的完整流程，也就是“基础参数核查，机械零位锁定，两端极限位标定，全点位逐点校准，写入永久记忆”，而且不跳过任何一个操作步骤，所有不同类型舵机的调角精度才能够达到标称范围的最小误差要求。接着在下载并配备对应的视频教程之后，对着实体产品跟着演练3次以内，就完全可以独立完成从hobby作业级别至工业轻量化场景的调角工作。

今天，建议大家在行动上，先用手上空余的普通数码标准舵机开启最早的一次调试练习，朝着视频，一步一步地，依照实际操作流程去进行操作，这样一来，很快就能全面掌握舵机精准调整转动角度的专业技能。
