这篇内容是依据电子制作以及机器人开发领域的通用实操规范，精心进行整理得出的，它全面结合了多数技术爱好者在16路舵机驱动板接线时出现的高频易错点，借助对照公开的通用舵机驱动模块使用指南，详细拆解完成整个接线流程，还配套了视频讲解的对应要点说明，能够有助于你毫无风险地完成全部接线步骤，在整个过程里全程防止烧板、舵机失控等常见问题的发生。
这样一来，不管是刚入门的新手，而且不管是具备一定经验的技术爱好者，能够凭借这份内容清晰明白地搞懂接线技巧，顺利做完16路舵机驱动板的接线工作，给后续的电子制作以及机器人开发打下坚实基础，减少因接线出现失误引发的各种麻烦与损失，进而更高效地推动项目进程，达成预期的成果。
在每一个接线视频之中，都会依据从电源起始出发这一情况，紧接着就是历经信号的传输过程，最终实现连接到设备的安全逻辑，然后按照先后顺序一步一步地去逐步进行演示。每一步所遵循的通用规范详细情况是这样的：
1. 第一步：供电线路接线演示
视频里，会把两类供电场景区分开来，单独去进行演示，当处于外接独立电源供电这种情况的时候，会详细着为你指引，要将6 7.2V标准舵机供电电源的正极，接到驱动板的VCC外延供电端口，而负极呢，则是接到公共GND端口。当是与主控板共用5V供电时，会特别着重提醒你，要去确认主控板输出电流，能够满足所有舵机同时工作的总和要求，以这样的方式来避免，因电流不足从而导致舵机出现抖舵、失控的状况。
视频的整个进程当中，会不断地反复进行着重强调，在每一条供电线路的接线全部完成之后，暂时先不接入电源，这样做的目的在于防止短路情况出现。
2. 第二步：主控信号引脚接线演示
在这一关键步骤里，我们会着重去展示主控信号引脚的接线过程，主控信号引脚在整个系统当中起着相当重要的作用，它负责传递关键的控制指令以及数据信息，通过精准且细致地做接线演示，能让大家清楚地看到每一个引脚的连接方式以及对应的功能，我们会逐步讲解怎样把各个相关部件与主控信号引脚进行正确连接，确保线路的稳固以及信号传输的顺畅，进而为后续系统的稳定运行奠定坚实底盘。
视频会演示两种最常用主流控制方式的接线：普通IO口控制场景中伟创动力，16路舵机驱动板独立信号端口需分别对应连至数字主控板预先规划好的IO输出口；采用I2C串行控制简化场景下，驱动板SDA引脚连至主控板I2C数据口，SCL引脚连至主控板I2C时钟口，同时完成驱动板与主控板共GND接线。
3. 第三步：舵机本体接线演示

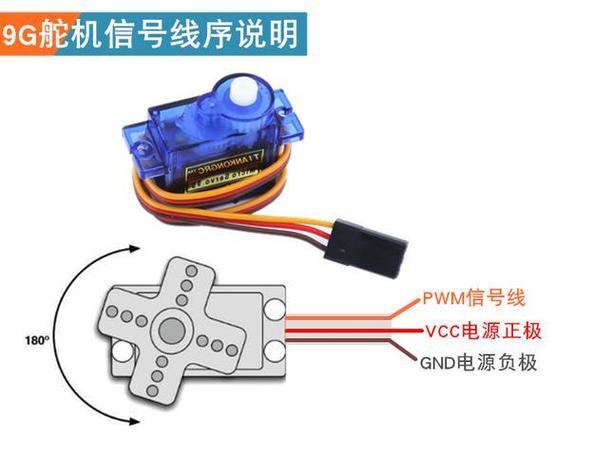

视频当中，会依照先后顺序，逐个演示每一路舵机的接线情形，清晰且明确地做出指引，要依据舵机默认呈现的棕红橙这种普遍的颜色顺序来着手施行操作，这意味着要把棕线当作地线，将红线视为电源，把橙线认定为信号线，依照顺序逐个插入驱动板每个端口的三个针位当中，并且严格禁止把电源和地线针脚插反了。
操作的时候，要严格依照上述要求，保证每一路舵机的接线精准无误，进而确保整个系统得以正常妥善稳定运行。
那些多数公开的规范接续录像，会用一种相对细致又严谨的办法，多次勾出这几个高风险操作要点，把它们当作重点提示事项明白地展现给观看的人，借由这样达成预警的功效，使得观看者能够充分看重这些关键阶段，防止在实际接续作业里因为忽略这些高风险要点而引致不必要的状况或者安全隐患。
1. 绝不可以允许，在已然接通电源的状态当中，去开展插拔任何舵机接线的操作，鉴于在这样的情形之下，瞬时反向电动势极易直接把驱动板核心控制芯片击穿。
2. 要先认真确认驱动板硬件版本是否支持宽压输入，在接入超过7.2V的高压供电之前。要是未经确认就直接上电，那么多数情况下会出现电容鼓包、芯片烧毁等问题。
3. 要是碰到有接到外部别的信号来干扰设备这般情况的时候，得保证主控板，还有驱动板以及外接舵机电源的GND是完全共接的。由于在部分场景之内，要是没有做共地连接，这可是会变成致使舵机反应变得迟钝、控制没有效果的最为常见的隐形问题的。
大家看完关于16路舵机驱动板接线讲解的视频后，要严格依照视频演示的顺序，针对每一根线逐个核对端口定义以及线序。一定要在确认所有接线都没有差错的条件下，再给设备分步骤逐级上电。测试单路舵机的响应情形伟创动力舵机，借此排查可能存在的隐患。等确认没问题后，再逐渐增加接入舵机的数目。当完全顺利通过基础控制测试后，才可以装入你的项目结构中，从根本上防止出现硬件损坏的状况。
存在这样一个核心要点，它是关于这个分段操作核对的，此核心要点已经被大量的实操项目验证过了，它能起到显著降低舵机驱动板接线错误率的作用，在机器人制作的场景里适用性极高，在机械手臂开发的场景中适用性也是极高的，在智能家居控制装置搭建的场景里同样适用性极高。
