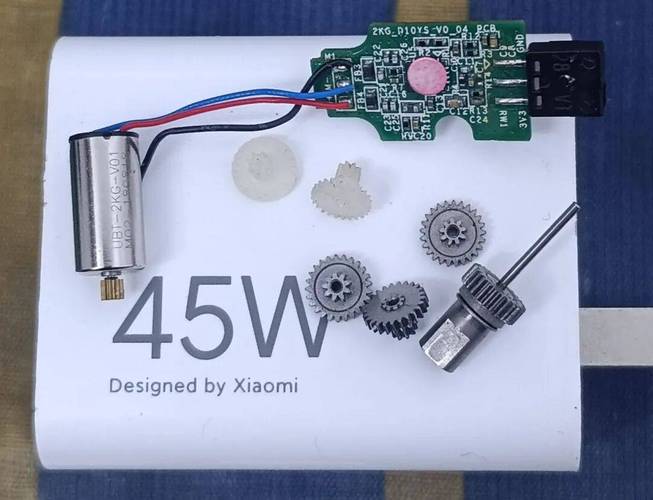

在舵机之中，内部的电路板属于核心部件，它能够支撑舵机去完成角度定位，还可进行动力控制以及信号反馈，所有有关信号接收、参数运算、动力调节的逻辑，全都要依托这块电路板才得以正常运行，它是整个舵机系统的“神经中枢”。

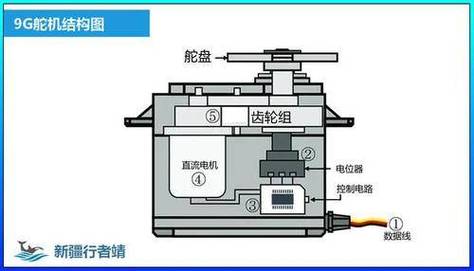

这部分是依据电子行业伺服舵机通用设计制造规范来进行整理的，所有常规舵机的电路板之上，都涵盖着四类核心模块：
1. 那被称作MCU单元的主控制芯片模块要负责解析接收到的PWM控制信号，还要解析接收到的RS485控制信号，也要解析接收到的CAN总线控制信号，之后在计算出目标转动角度后输出驱动指令，市面上的标准数码舵机依靠这个芯片完成核心逻辑运算，智能机器人舵机依据这个芯片完成其核心逻辑运算，总线舵机同样借助这个芯片完成核心逻辑运算。
2. 信号处理通道模块，它集成了滤波电容，还有信号放大稳压元件。能对外来的输入信号进行除噪处理，以此避免因电源波动，以及外界电磁干扰而导致的信号失真，像用于IP67防水舵机、无人机专用抛投舵机这类强工况应用的产品，在这部分需要增加至少两级抗干扰防护元件。
3. 电机驱动模块，它专门负责承接主控芯片发出的指令，它要对输出到舵机电机的电流以及电压进行调整，进而驱动内部的无刷电机运转，或者驱动空心杯电机运转，又或者驱动普通有刷电机运转，大扭矩舵机在这一部分会配备适配散热的驱动芯片，以此来支撑 15kg 以上扭矩的负载输出要求。
4. 位置反馈采集模块，连接于舵机尾部的电位器亦或是霍尔传感器，实时去采取当前在舵机输出轴那儿的位置数据伟创动力舵机，将其传回到主控芯片那儿，和目标角度进行比对修正，确保最终所输出的转动角度误差被控制在正负2°范围以内，此模块同样算得上是舵机能达成闭环精准控制的核心基础。
对于有着不同功能定位的舵机而言，其内部电路板会依据功能定位来针对性地开展电路设计，并不存在通用的同规格版本，是这样的情况。
常见的标准数码 180°舵机，其内部电路板结构最为普遍，核心元件不过配置了基础的 MCU、普通的驱动芯片以及电位器采样电路。它的供电适配 4.8 至 7.4V 的常规电压，常常被应用于遥控车以及供小型航模用于入门类型的场景之中。
具有大扭矩的15至40千克舵机，其内部电路板特意搭载了过流保护芯片以及额外的导热基板，以此避免在大负载堵转的情况下，驱动元件因过热而被烧毁，并且该电机供电电路能够承接8.4至12伏的高压输入。
带有 RS485、CAN 总线的智能舵机，其内部电路板特意额外集成了通讯协议转换模块，该模块能够支持指令批量传输，也能让多个舵机在同一条线路上共同联用，其典型的使用案例便是物流穿梭车上安装的执行舵机，正是依靠这类电路板达成多设备协同一道运行的目的，达成此目的。
那种被称作IP67防水型的工业舵机，其内部的电路板，是将整体做灌封绝缘处理的，所有那些外露的焊盘呢，都有着覆盖了防水防尘胶层这样的情况，就算是处于潮湿水雾的环境当中，它依旧能够稳定地运行 ，没错。
再次反复明确这一点：在不同应用场景当中，舵机的电路板进行针对性适配改进，都是围绕“稳定达成本职控制任务”这种核心目的在展开，并且所有皆是契合实际使用下的工况而做出的选择。
在日常运用舵机的进程当中，大概70%的舵机功能出现异常的状况均与内部电路板有着直接的关联，以下这些全都是经由电子爱好者实际测试统计得出的高频故障对应的处理办法：
1. 舵机通电完全没有任何反应
排查的顺序是这样的：要先去检测，电路板之上的电源输入引脚焊点，是不是存在脱焊开斷的状况，然后要确认，输入端的滤波电容，有没有鼓包渗液的问题，接着去检查，驱动芯片的引脚，有没有因为过流，而出现碳化烧黑的痕迹，在不存在零部件烧毁的条件下，采用常规的重新焊接脱落引脚，或者替换损坏小电容的方式，就能够恢复如常工作。
2. 接收指令不停乱抖频繁左右抖动不止
排查的顺序是，拿到电路板后，先运用万用表来检测信号输入链路的对地电阻伟创动力，以此确认是否存在虚接的位置，接着把周边留存的过长供电飞线给缩短，进而切断电磁干扰源，随后检查位置反馈的反馈引脚是不是出现了接触不良故障，做好接口防护之后，抖动问题大体上都能够得以消除。
3. 发出角度指令后完全不转动但通电噪音正常
排查有的顺序是：先去确认，电路板连接电机的输出焊盘，有没有出现脱焊断开的情况，再去查验，驱动芯片的信号输出引脚，是不是存在电平正常跳变的状况，要是主控芯片信号输出完全正常，可是电机那里却没有响应电流，那就直接替换掉烧坏的驱动芯片，如此便能够恢复驱动功能。
4. 总线舵机完全无法联网通信
，要排查校验总线通讯线路正负极接线，看有没有接反，然后，搜索电路板，通讯收发芯片上的 ESD 防静电保护元件，查看是否因静电冲击发生了击穿损坏，，更换适配的对应型号通讯芯片，并重新刷入原始通用协议程序，如此这般后即可正常恢复总线通信能力。
这里需着重突出核心逻辑，多数普通舵机内部电路板出现的常见故障，很有可能并不关乎核心主控芯片整体损坏，在排查时不要直接认定整块电路板报废，能够先针对非核心易损的小小零件分步骤排查，如此便可通过极低的成本修复至可用状态。
如果期望将舵机内部电路板的使用期限予以延长，那么在平常能够实施的、可以直接落实到实际行动上的事项总共具有三点，这三点均是简单易行的动作：
接入供电电源之前，要对舵机进行确认，确保其电压值和电路板标注的标称适配电压完全契合相同，达成避免过载的状况，7.4V常规塑料舵机，绝对不能随意胡乱插到12V供电电源上，直接防止出现驱动芯片直接瞬间烧毁这种典型错误。
把舵机组装到适配机械结构场景里去安装时，要尽可能在允许有空隙的位置，给通风留出让热量扩散的空间，千万别完全进行密闭屏蔽来散热，否则会致使电路板积聚热量，长时间处于高温状态会大幅加快内部半导体元件老化的速度，进而极大地折损使用寿命。
于粉尘重且溅水这般较差的工况之中使用舵机时，能够额外有针对性地在裸露的外露焊盘之上点上那么一点点绝缘防护胶，通过人为增加一层简单的日常防护操作进而具备尽可能降低环境有害物质对电路板直接造成侵蚀的可能性，大概率会降低异常情况出现的频率。
