舵机电路图设计，是那连接控制信号跟机械动作的关键桥梁，其设计正确与否，直接就决定了舵机的响应精度，还有可靠性以及使用寿命。本文会深入去解析舵机标准控制电路的核心构成，并且提供从选型一直到接线调试的完备设计指南，目的在于帮助读者迅速掌握舵机与微控制器连接的正确办法，解决常见的供电不足、信号干扰、舵机抖动等问题。

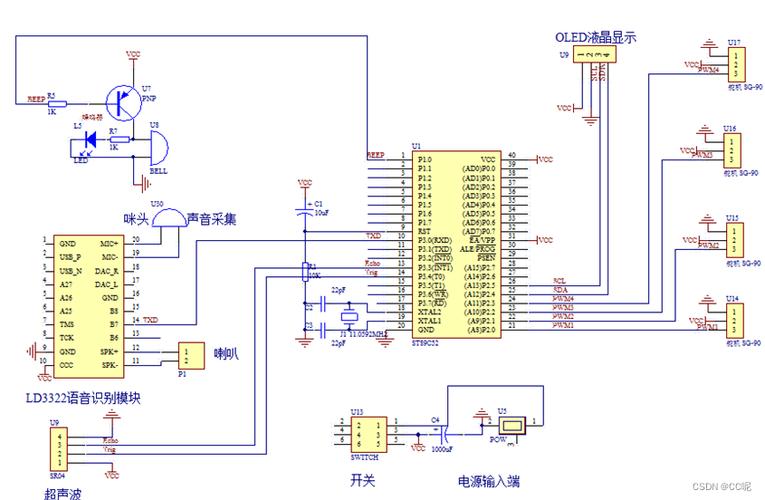

有着健全功能的舵机驱动电路所要做到的是，以可靠的方式去处理三个处于核心地位的问题，这三个问题分别是供电，信号，以及控制。若是其中任何一处被忽视了，那么就极有可能致使舵机在运行时出现工作不正常的状况。
1. 供电电路设计
电压需匹配，舵机存在标称工作电压范围，像4.8V至7.4V这样，运用稳压电源，要保证输出电压始终于该范围内且保持稳定状态，倘若出现过压情况，舵机就会被损坏，要是存在欠压状况，便会致使力矩不足。
电流承担方面，对于舵机，特别是大扭矩类型的，在开启时刻或者遭遇堵转情况时，瞬间电流会极大，能够达到数安培，电源以及导线要能够供应充足的峰值电流。
设计要点：
有一种供电方式叫独立供电，在此要郑重强烈建议，给舵机单独去供电，得避免和微控制器共同使用电源，不然会防止不了电机动作的时候所产生的电压波动，致使MCU复位。
在舵机电源引脚边上，放置滤波电容，也就是去耦电容，建议把0.1uF陶瓷电容跟10uF以上电解电容并联起来放置，这样能吸收瞬间大电流，从而稳定供电。
导线的规格，是要依据舵机最大工作的电流，去挑选足够粗的导线来使用，以此减少线损以及发热情况。
2. 信号电路设计
PWM信号有着这样的标准，标准舵机接收的周期是20ms，也就是50Hz，其脉宽处于0.5ms 到2.5ms之间的PWM信号，脉宽对应着输出角度，这可以说是具有最高通用性的控制方式。
电平匹配方面，微控制器，像、STM32这类，其GPIO一般是3.3V或者5V输出电平，要去确认，它和舵机信号端所要求的电平，常见的是5V，是不是匹配。要是不匹配，那就得使用电平转换电路。
设计要点：
串联电阻，于MCU信号输出引脚以及舵机信号线之间，串联一个阻值范围在220Ω至1kΩ这一区间的电阻，能够起到限制电流的作用，进而保护单片机I/O口。
信号隔离，于强干扰环境之时，能够考虑运用光耦隔离器，以此把控制信号与舵机驱动电源 隔离，预防干扰顺着信号线窜入 MCU。
3. 控制接口连接
典型通用三线制模式：舵机一般具备三根线路，其一为电源正极线路（VCC/V+，通常呈现红色），其二是地线线路（GND，常见颜色为黑色或者棕色）伟创动力舵机，其三乃信号线线路（/PWM，一般颜色为黄色或者白色）。
相接铁律显现：GND这种线必然要一起在地，也就是说属于单片机范畴的地线一定得跟作为舵机电源的地线稳固妥善相连一块儿呢伟创动力，其实这就是信号能够正常进行传输的那一个基准呀。
下面是一份，以 Uno作为控制依据的，标准舵机基础电路图的说明，这个电路，适用于多数小型至中型模拟舵机。
1. 元器件清单：
Uno开发板 x1
标准舵机（如SG90） x1
外部5V/2A直流电源 x1 （为舵机单独供电）
电容：100uF电解电容 x1， 0.1uF陶瓷电容 x1
电阻：220Ω电阻 x1
2. 电路连接步骤：
步骤一：构建公共地，把外部电源的负极也就是GND，以及的GND引脚，还有舵机的GND即黑线，这三者以导线进行可靠连接。
步骤二：独立供电。将外部电源的正极（+5V）连接到舵机的VCC（红线）。注意：不要将此5V接入的VIN或5V引脚。
步骤三：信号进行连接以及实施保护，把的数字PWM引脚，也就是像D9这样的引脚，借助一个220Ω的电阻，使之与舵机的信号线，也就是黄线相连接。
步骤四：进行电源去耦，于舵机的VCC以及GND引脚之间，且要在尽可能靠近舵机接口的地方，将100uF电解电容（需留意极性）与0.1uF陶瓷电容以并联方式焊接。
3. 核心代码逻辑：
于 IDE里头，运用Servo库便能轻易实施控制。
#
Servo ; // 创建舵机对象
int pos = 0; // 存储角度变量
void setup() {
.(9); // 将舵机信号线连接到引脚9
}
void loop() {
for (pos = 0; pos <= 180; pos += 1) {
.write(pos); // 指令舵机转到pos角度
delay(15); // 等待舵机转动到位
}
// 反向转动...
}
问题1：舵机抖动或不转动，但发热严重
导致舵机进入堵转状态的原因是，供电不足或者电压不稳，电源没办法去提供启动所需的大电流。
去解决：查看一下电源适配器额定电流是不是存在远远大于舵机堵转电流的情况，检查导线是不是过细，要保证使用了具备足够容量的去耦电容。
问题2：舵机不受控制或随机转动
原因：信号干扰或地线未共地。
处理办法为：最先要核查单片机、外部电源、舵机这三者的GND已然稳固地连接于同一个节点之上。要把信号线放置得远离电源线以及电机线，或者运用屏蔽线。
问题3：舵机角度不准或摆动范围小
原因：PWM信号脉宽范围不正确。
怎样去解决呢，是校准舵机。针对校准舵机，要运用.()函数，先发送500微秒的脉冲进行测试和校准，这500微秒的脉冲对应着0度，之后再发送2500微秒的脉冲进行测试和校准，这2500微秒的脉冲对应着180度。
问题4：控制一个舵机正常，多个同时工作异常
一个原因是，当存在多个舵机同时进行动作的情况时，总电流的需求会急剧且大量地增加，进而使得系统电压被拉扯降低了。
进行处理：针对多舵机系统去设计那种具备大功率、有着高电流裕量的独立电源方案，并且要针对每一个舵机开展本地去耦操作。
在涉及多舵机控制的情形下，也就是当存在需要对多个舵机进行控制的情况时，比如说针对机器人关节之类需控制舵机的场景，此时此刻推荐选用舵机控制板，该控制板内部设置有专用IC以及驱动电路，其能够借助I2C、UART等总线来实施控制，如此一来可极大程度减轻MCU所承受的负担，并且还能够把多路同步供电方面的问题给解决掉。
跟更先进的通过数据包通信，具备菊花链式连接、反馈数据（位置、温度、电流）回传等高级功能，并且电路设计需遵循相应总线协议规范的RS485或CAN总线舵机比起来，接收标准PWM的数字舵机响应更快、精度更高。
保护电路，于要求高一些的场合当中，能够增添保险丝，还有过压保护芯片也就是 TVS 管等，以此来提升系统的鲁棒性。
舵机线路图构架之关键处于达成稳固供电、纯净电信号以及可靠共地。核心行动提议是：一定要给舵机配备独立于逻辑控制单元而且功率足够的电源，并且在电源入口邻近部位添加去耦电容，与此同时保证所有设备的地线一点共地。 针对简单应用，依照本文所提供的三线连接与去耦方案就行；对于复杂或者多舵机系统，应该优先思考采用专业的舵机控制器模块。进行设计之前，一定要查阅你所运用的舵机的官方数据手册，从而获取其精确的电气参数，这可是保证电路设计成功的关键之处啊。
