舵机安装步骤图解与视频教程，从接线到调试手把手教学

01核心安装步骤图解（通用流程）

针对于舵机安装而言，其核心要点在于机械方面的固定以及电气层面的连接。以下所呈现的内容是符合大多数场景情况的标准安装步骤。

步骤一：准备与识别接口

安装之前，要将舵机准备好，还要准备好控制器，像单片机、接收机这类，以及电源和螺丝。，对舵机的三根引线予以识别：

信号线（通常为橙色、黄色或白色）：用于接收控制脉冲。

电源线（通常为红色）：连接正极（VCC）。

地线（通常为棕色或黑色）：连接负极（GND）。

步骤二：机械固定

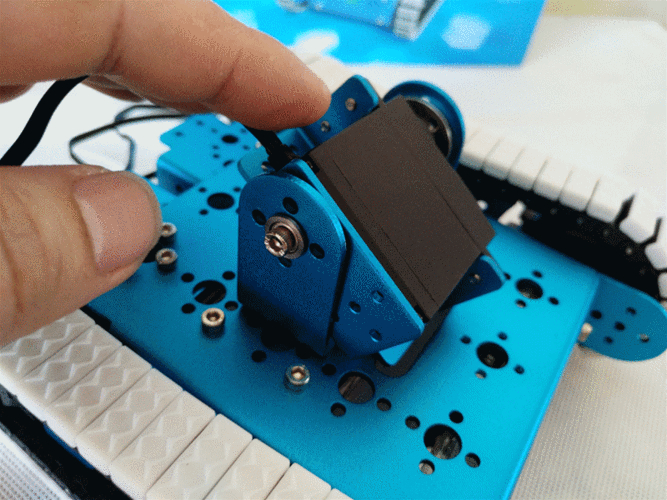

1. 依据您的项目架构，运用配套的螺丝把舵机稳固地安装在支架或者机体之上。要保证舵机输出轴跟需要驱动的部件（像是摇臂、轮子）处于对准状态。

2. 装上舵盘，也就是舵机所附带的圆盘或者十字盘，把它安放在舵机输出轴之上，然后运用小螺丝将其拧紧。

步骤三：电气连接（关键环节）

这是对舵机正常运作起到决定作用的关键核心部件。布线时，请依据以下所罗列的顺序以及与之相对的对应关系来进行接线操作！

1. 把舵机的信号线，连接至控制器的信号输出引脚，比如说的PWM引脚，连接的器件是连接控制器。

2. 电源线（红），即舵机的电源线，以及地线（棕/黑），也就是舵机的地线那部分，要连接上独立的外接电源，以此来实现连接电源这个操作。重要的一些提示来了：特别是功率较大的舵机，千万要避免直接从控制器，像那种的5V引脚那个控制器，去给舵机供电，不然可能因为电流过大从而把控制器给损坏掉啦。

步骤四：上电与初步测试

确认连接无误之后，先为控制器接通电源，接着给舵机的外接电源接通电源。发出一组中位信号（举例来说，对于180°舵机，发出1.5ms脉宽的脉冲信号），查看舵盘是不是转到中间位置。

02不同场景安装要点与疑难解答

1. 扁舵机（微型舵机）安装要点

扁舵机，其体积呈现出小的特点伟创动力舵机，常常被运用于那种空间受到限制的里边，像是小型的机器人呀，还有无人机之类的。在开展安装操作的时候，是需要留意一些事项的：

其固定方式是，鉴于壳体比较薄，所以固定螺丝不适合拧得过于紧，不然会致使壳体螺纹被损坏。

负载匹配时，其扭矩常常是比较小的，要保证驱动中的负载处于其额定扭矩的范围以内，防止出现堵转进而导致烧毁情况的发生。

2. 多舵机系统安装

当需要安装多个舵机（如机器人多关节）时：

电源管理方面，一定要经由与其余电源相互独立、功率充足的稳压电源，来给所有舵机供应电力，并且要依据总的电流需求，去挑选恰当的电源线径。

信号隔离，要保证，各个舵机的信号线，准确无误地，连接至，控制器的，不一样的，信号引脚。

逐个开展调试，提议先将一个舵机连接妥当，之后检测其运行状况正常，接着再去连接另外一款舵机，这样更加利于查找故障问题所在。

3. 常见安装问题与排查

舵机不转动：

查看一下电源有没有连接好，再检查电压是不是在规定范围之内（通常是4.8V至6.8V）。

检查所有接线是否牢固，特别是信号线和地线。

确认控制信号是否正确发出。

舵机抖动或发热严重：

基本上情形是机械方面具有的负载过大这样子的状况或者是出现堵转的这种情况（所谓的堵转也就意味着舵机被卡住从而没办法转动起来）。马上切断电源，查看一下机械结构是不是存在干涉的情况，并且要保证负载没有超出舵机扭矩。

检查电源功率是否充足，电压是否稳定。

舵机转动角度不准：

也许是操控脉冲脉宽区间跟舵机规格不相配，要去查阅舵机手册伟创动力，校准控制信号的脉宽范围，一般来讲500μs 2500μs对应0° 180°。

03精选视频教程大全（行动指南）

用于展示安装细节的资料形式中，文字方式会同图片方式一道，比较难以将安装细节予以全然呈现，尤其是接线以及调试的动态过程。我们针对您予以筛选，再进行整理，得到了优质视频教程，这些教程覆盖不同应用场景，建议您按照顺序观看学习：

1. 《舵机工作原理与基础接线演示》

核心价值在于，借助动画清晰地呈现舵机内部的结构，以及工作的原理，同时演示标准的三线接线方法，而这乃是建立正确认知的基础。

在此给出观看建议，此内容适合那些处于零基础阶段的初学者，一定要切实明白信号、电源以及地线的功能区分。

2. 《驱动舵机完整教程：从代码到机械安装》

核心价值：呈现了一种流程，先是运用编写控制程序，接着实际去连接面包板、进行接线操作，最终将舵机固定好并驱动摇臂。

为项目制作者给出观看建议，这些制作者需要适合使用等开发板，他们能够跟着视频逐步地进行操作。

3. 《航模舵机安装与调试实战：以遥控飞机为例》

至关重要的价值在于，真切如实去还原航模的场景，清晰呈现出怎样把舵机安置于机舱内部，怎样去连接接收机，另外还包括怎样运用遥控器来进行行程量也就是EPA的设置操作，以及怎样去进行微调也就是Trim的设置操作。

适合航模爱好者观看，适合车模爱好者观看，观看时重点关注机械安装技巧，观看时重点关注遥控器设置，此乃观看建议。

4. 《多舵机机器人关节安装与同步控制》

核心价值在于，解决难题，此难题是关于多舵机系统的电源布线，以及信号线的整理，还有如何编写程序，进而促使多个舵机能够协调运动。

观看建议：适合机器人项目开发者，学习系统集成的思路和方法。

5. 《舵机故障排查：不转、抖动、发热的解决方法》

关键价值所在：对常见故障现象予以模拟，以手把手的方式来演示怎样运用万用表去测量电压，探究电压数值，进行信号的切实检查，经由这般流程逐步地将问题根源寻找并确立起来，使其清晰呈现。

观看建议：在安装过程中遇到问题时观看，可作为维修手册使用。

04与最终行动建议

关键之处在于：对舵机进行牢固的机械固定，将其三线（信号、电源、地线）正确连接，提供独立且充足的电源，还要做好共地处理，这才是成功安装舵机的关键所在。再次着重表明，千万不能忽视“共地”以及“使用独立电源”这两个要点，因为这正是绝大多数新手安装失败的缘由。

立即行动建议：

1. 对照图解，完成您手中舵机的硬件连接。

2. 挑选出一个同您项目最相契合的视频教程，依照其进行操作，尤其是调试的那一部分。

3. 首次上电前，手动转动负载，确保机械部分顺滑无卡滞。

4. 先从简单的让舵机往复转动开始测试，再融入您的具体项目。

依据本指南的遵循，您会具备高效且正确地完成舵机安装的能力，而为其在各类自动化以及项目里稳定运行奠定坚实基础。
