如何用51单片机控制舵机：从电路到代码的完整指南

发布时间： 2026-05-19

舵机这般物件堪称机器人、航模等项目里常用的执行器，51单片机其中像由于具备简单易学、成本低廉的特性，是常常被运用来控制舵机的。本文的目的在于给电子爱好者、学生以及工程师提供一份从硬件电路连接一直到软件程序编写这样完整的、可以执行的，以此保证您能够快速地、准确无误地完成舵机控制，并不需要额外去查找资料。

01核心原理：PWM信号控制舵机角度

有着通常被称作标准模拟舵机之称的舵机，其控制核心乃是PWM即脉冲宽度调制信号。51单片机借由一个I/O口去输出具备特定周期以及占空比的方波，这样就能精准地控制舵机转动至指定角度。

控制信号的标准是这样的，控制这个动作每次所需要的时间间隔呀，一般是20ms（也就是频率50Hz的那种情况）。在每一个这样表示时间间隔的周期里面呢，处于高电平状态并且呈现脉冲形式的那段时间长度（范围是0.5ms到2.5ms），它起到了决定舵机角度的作用。

0.5ms 高电平：对应舵机0度位置（部分舵机为90度）。

1.5ms 高电平：对应舵机90度中立位置。

2.5毫秒的高电平，其所对应的是舵机处于180度的位置，而对于部分舵机而言，此为90度位置以上的情况。

关键关联：呈线性关联的是脉冲宽度跟角度伟创动力舵机，脉冲宽度每增添大概1ms，舵机角度变动大概90度，这属于达成精确控制的基础逻辑。

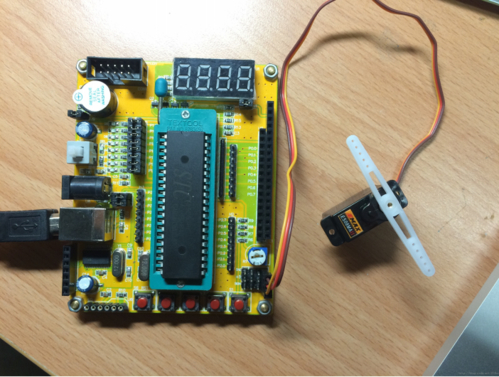

02硬件电路连接方案

所必备的组建包含伟创动力，51单片机最小系统板，舵机，其常见电压为5V或者6V ，电源，电压为5V且要能够提供足够电流，还有杜邦线。

连接步骤：

1. 舵机电源连接方式为：把舵机的VCC（也就是红色线），连接到独立稳定的5V电源的正极，同时，将舵机的GND（即棕色/黑色线）连接到同一独立稳定的5V电源的负极。需要特别留意的是：舵机启动的瞬间以及堵转的时候，电流是非常大的（能够达到1A以上），千万不要仅仅使用单片机的5V引脚来供电，不然的话，就有可能致使单片机复位或者损坏。应使用电源模块或电池组单独为舵机供电。

2. 实施信号连接操作：要把舵机的那一根根具备特别色彩标识（橙色、亦或是黄色、或者白色线条）的信号线，去连接至51单片机之上的随便择取出来的一个输入输出端口位置，就好比举例所说的P1.0这个端口。

3. 共地：把单片机系统那一端的 GND，同舵机电源所对应的 GND，连接归结到一处，以此来保证信号参考电平保持一致。

常见问题与：

舵机出现不转动或者抖动的情况时，要去查看电源是不是能够达到电流所需要求，这里建议该电流要大于1A ，要检查代码所生成的PWM周期以及脉冲宽度是不是准确无误。

对诸多舵机操控：要单片机给每个舵机安排一个单独的I/O口。要是I/O口不够，可以考量利用PCA/PWM模块（一些增强型51单片机有配备），或者外部连接等多路PWM驱动模块。

03软件程序编写详解（基于定时器中断）

采用51单片机的定时器，像那样，通过中断去产生精确的PWM信号，这算是最为可靠的办法了。以下给出的是运用此办法的C语言代码框架以及解析。

#  // 包含51单片机寄存器定义头文件
sbit  = P1^0; // 定义舵机信号线连接在P1.0引脚
 int  = 1500; // 高电平时间，单位微秒(us)，初始对应90度。范围5002500。
 int count = 0; // 中断计数变量
void () // 定时器0初始化函数，设置为50us中断一次
{
    TMOD |= 0x01; // 设置定时器0为模式1（16位定时器）
    TH0 = (6553650000)/256; // 定时50ms的初值高8位（若晶振为11.）
    TL0 = (6553650000)%256; // 定时50ms的初值低8位
    ET0 = 1; // 允许定时器0中断
    EA = 1; // 开启总中断
    TR0 = 1; // 启动定时器0
}
void ( int angle) // 角度设置函数，参数angle: 0180
{
    // 将角度映射到脉冲宽度：angle(0~180) > (500~2500)
    // 公式： = angle  (2000 / 180) + 500;
     = angle  11 + 500; // 简化计算，11 ≈ 2000/180
    // 确保数值在安全范围内
    if( < 500)  = 500;
    if( > 2500)  = 2500;
}
void main()
{
    (); // 初始化定时器
    while(1)
    {
        // 示例：让舵机在0度、90度、180度之间循环
        (0);   // 转动到0度
        (1000);       // 等待1秒，需自行实现或使用定时器延时
        (90);  // 转动到90度
        (1000);
        (180); // 转动到180度
        (1000);
    }
}
void ()  1 // 定时器0中断服务函数
{
    TH0 = (6553650000)/256; // 重装初值，保证每次中断间隔50us
    TL0 = (6553650000)%256;
    count++; // 中断次数加1
    if(count <= (/50)) // 判断是否处于高电平期间
    {
         = 1; // 输出高电平
    }
    else if(count <= 400) // 20ms周期 = 400 * 50us
    {
         = 0; // 输出低电平
    }
    else
    {
        count = 0; // 一个周期结束，计数器清零，开始下一个周期
         = 1; // 新周期开始，首先输出高电平
    }
}

代码关键点解析：

1. 配置定时器时，通过进行设置，让定时器每隔50微秒就产生一次中断，借助此手段能够精准地累加出处于0.5毫秒至2.5毫秒范围之内的高电平时间，同时还能得到20毫秒的总周期。

2. 中断服务程序，于中断函数里，借由count变量展开计数操作，以动态方式管控P1.0引脚的高低电平输出，这般便能形成PWM波形。变量则是，由主函数当中的()予以更新。

3. 负责角度映射的函数中，()函数属于在当中供用户调用的核心接口，该函数会把直观所见的角度值（范围处于0到180这个区间）转变成为面向内部所需的脉冲宽度值，进而将底层的细节实施了屏蔽。
