船用舵机到底怎么工作的？原理其实很简单

01舵机的基本工作原理：液压与机械的完美配合

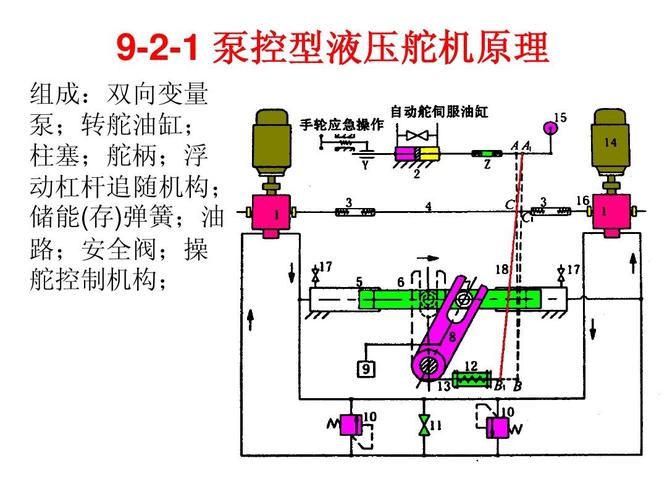

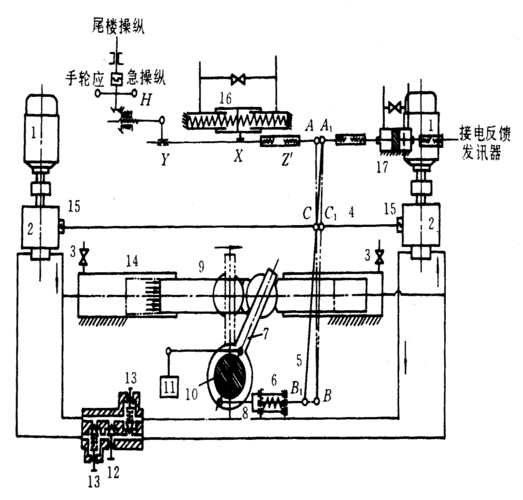

构成舵机系统核心的是三部分，其一为控制单元，它负责接收驾驶台指令，其二是液压动力单元，其作用是提供推力，其三乃执行机构，它能够推动舵叶转动。具体工作流程如下：

1. 指令输入以及信号转换，驾驶员借助舵轮或者自动舵发出转向指令，此指令一般而言是电信号（存在于电控舵机之中）或者机械液压信号（处于老式液压舵机里），被传送到舵机间的控制阀组。

2. 液压泵开启以及油路进行切换，液压泵启动运作起来，将液压油加以加压之后送进驱动油缸，控制阀依据指令所指方向，判定油流进入油缸的哪一边，进而促使活塞朝着左边或者右边移动。

3. 通过一些部件，活塞的直线运动被转换为舵叶的旋转运。当舵叶向一侧偏斜时，水流在舵叶两侧的速度就产生出人意料的差异，从而令人意想不到地形成压力差，这个压力差就是“舵力”，它会把船尾推向另一边，进而使船头转向相反方向。与此同时，舵叶转动会与水流产生反作用。

4. 通过角度反馈传感器（像是电位计或者编码器），现代船用舵机实时监测舵叶实际角度，将数据送回给控制单元，若实际角度和指令角度存在偏差，系统会自动调整液压油的流向以及流量伟创动力，直至完全对准，这便是“闭环控制”，以此确保每一次转向都精细准确到极为微小的程度。

常出现的典型状况是，有一艘才从工厂制造出来的崭新渔船，在首次前往海上做试航的时候，船上驾驶员察觉到船朝着右边发生了偏航现象。经过检查以后发现，原来是舵机反馈传感器在最初安装的时候出现了偏移，偏移幅度达到了3度，这就造成了舵叶实际上一直朝着右边偏移了2度。在对传感器零点进行调整之后，船马上就恢复到了直线航行状态。这表明反馈环节就算出现了极其微小的一点点偏差，也都会直接对航向控制的精度产生影响。

02为什么船用舵机能扛住巨大力矩？三大关键部件

船用舵机所面临的负载相较陆地上的伺服舵机而言要大得多，这是由于水流具有极大的冲击力。而能够承受住这般力量，依靠的是以下三个关键设计：

多级的液压放大，舵机的液压系统借由串联或者并联多个油缸，将液压泵输出之力倍增放大，举例来说，大型货轮有着能输出数百吨·米扭矩的舵机系统。

两艘套冗余设计结构达成这样一种状态，即绝大多数商船以及工程船配备两套完全独立开来的液压泵，还有油路系统。当其中一套处于工作状态之际，另外一套处于待机状态。一旦主系统出现故障，像油管破裂这种情况，备用系统能够在几秒之内自动切入，以此确保舵机不会失效，而这是国际海事组织也就是 IMO 的强制要求。

机械限位以及安全阀，舵叶向左以及向右的最大转角常常被限定于正负35度左右，一旦超出这个角度便会被机械挡块卡住，与此同时液压系统装备溢流阀，用以防止压力过高致使管路或者舵叶遭受损坏。

常见的问题在于，存在一些老船，它们在经历较长时间处于高海况下的航行以后，舵机出现了“打滑”这一现象 ，该现象具体表现为舵叶没办法维持住角度，并且船会自行发生偏航。其原因常常并非是舵机出现了故障，而是液压油当中混入了空气或者水分伟创动力舵机，进而致使液压系统的刚度有所下降。只要定期去更换液压油以及进行排气保养，便能够将问题解决。

03与行动建议

再度着重强调核心观点：船用舵机的原理是“液压放大加上闭环反馈”，它将驾驶员发出的微弱指令转变成强大的机械力，接着借助水流反作用力去改变船的方向。整个系统的可靠性依靠双套冗余和机械限位以及定期维护来予以保障。

你的行动建议：

要是你身为船东或者机务主管，那就得保证舵机间每一年最少开展一回全面的液压油检测噢（包括水分、颗粒度、酸值），而且要记下每一台舵机的响应延迟时间呢（也就是从指令发出开始，一直到舵叶开始转动的那个时间，标准得小于1.5秒）。

若你身为轮机员，或者是船长，在日常的操作里头，要留意观察舵机控制面板之上的反馈角度，以及指令角度，二者是否保持一致，一旦察觉到偏差超过了1度，就要马上对传感器，还有液压阀组展开排查。

购得新船舶之后，建议去选配那种带有角度编码器的电液舵机，并非仅仅只是机械式限位开关，这般做能够达成更为精确的闭环控制，还可以减少航行期间的修正频率以及燃油的浪费。

小船所用的舵机，体积虽不大，却与整艘船的安全紧密相关，透彻明白它的工作原理，目的在于当危机关头来临之际能够作出准确无误的判断。
