不少人头一回碰到单片机操控舵机之际, 会忧心接线繁杂、程序难以理解, 又或者无法调出期望的角度。事实上, 只要你领会了舵机的基本控制原理, 并搭配一段标准的代码, 整个流程并非难事。接下来我们以一个常见的情形为例: 你期望舵机从0度转动到90度, 而后再返回到0度, 循环运行。我们会从硬件接线开始, 一直到程序编纂以及实际调试, 一步步引领你完成。
舵机并非依据正负极电压大小去把控角度, 而是借助一种名为PWM那也就是脉冲宽度调制的信号, 简而言之, 便是单片机每隔20毫秒也就是50Hz频率给舵机发送一个高电平脉冲, 此脉冲的宽度也就是高电平持续的时间决定了舵机的角度。
0.5毫秒脉冲 → 0度
1.0毫秒脉冲 → 45度
1.5毫秒脉冲 → 90度
2.0毫秒脉冲 → 135度
2.5毫秒脉冲 → 180度
留神: 不一样品牌、不一样型号的舵机, 这般对应关系或许会稍有偏差。就像某些舵机于2.5毫秒之际实际上是360度, 然而你只需记好这个基准, 往后能够进行微调。

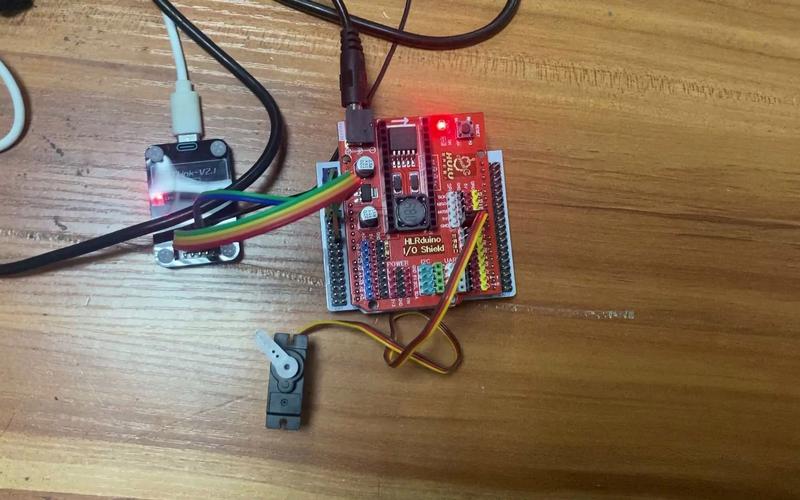

你只需要三根线：
红线的舵机, 也就是电源正极的那个, 它要连接到单片机5V输出的地方, 或者是外部5V电源端正极的位置。
舵机的棕线或者黑线, 也就是电源负极, 要连接到单片机的GND, 也就是进行共地连接。
橙色线与白色线所构成的舵机信号线, 连接至单片机的任意一个数字输出引脚, 举例来说, 像PIN 9这样的引脚。
问题一普通常见方面: 舵机为何出现不发生转动的情况? 要去查看共同接地之处——舵机的负极这一部位是一定要和单片机的GND那部分连接到一起才可以的。 如果仅仅只是连接充当信号的线路, 信号是没有办法形成完整回路的, 如此舵机是接收不到具备有效性的指令的。
以下是改写后的内容: 常见问题2: 舵机出现抖动或者发热的情况? 极有可能是电源供电不足所致。驱动一个标准舵机起码需要500mA电流, 直接通过单片机板载USB口进行供电或许是不够的。建议采用外部5V电源单独为舵机供电, 之后将电源的负极与单片机GND相连。
在集成开发环境里, 你并非要亲自去计算脉冲宽度, 而是直接运用内置的舵机库。下面是一段能够马上运行的代码:
#
Servo ; // 创建一个舵机对象
void setup() {
.(9); // 舵机信号线接在数字引脚9
}
void loop() {
.write(0); // 转到0度
delay(1000); // 停留1秒
.write(90); // 转到90度
delay(1000); // 停留1秒
.write(180); // 转到180度
delay(1000); // 停留1秒
}
这一个程序, 会致使舵机不间断地在0度、90度以及180度这些角度彼此之间进行切换, 而且每一个角度都会停留1秒钟的时间。你仅仅只要把代码复制到 IDE里面, 挑选正确的板型以及端口, 之后点击上传。
1. 角度存在不准问题：要是察觉到0度指令下达然而舵机却并未实现归零, 一般而言这是舵机自身的机械零位出现了偏移情况。你能够于setup()里添加校准操作, 就好似myservo.writonds(544);这般（标准的0度脉冲为544微秒, 不过有一些舵机要调节至600）。
2. 舵机出现不反应的状况, 要针对接线展开检查, 尤其着重查看信号线是不是存在松动的情况。然后运用万用表去测量信号引脚, 看其是否有5V的输出。
3. 程序上传完毕之后, 后舵机却没有任何动作: 要去确认一下Servo.h库是不是已经安装好了（它是默认自带的）。要是出现了提示说库缺失的情况, 那么就在库管理器当中搜索“Servo”然后进行安装。
4. 想着让舵机持续不断处于旋转状态: 绝大多数标准舵机仅仅能够转动0度到180度。要是有360度持续旋转的需求, 那就得去挑选“连续旋转舵机”, 在这种情形下write(0)会致使舵机以最高速度进行反转, write(180)会使其以最高速度正转, write(90)则会让它停止。

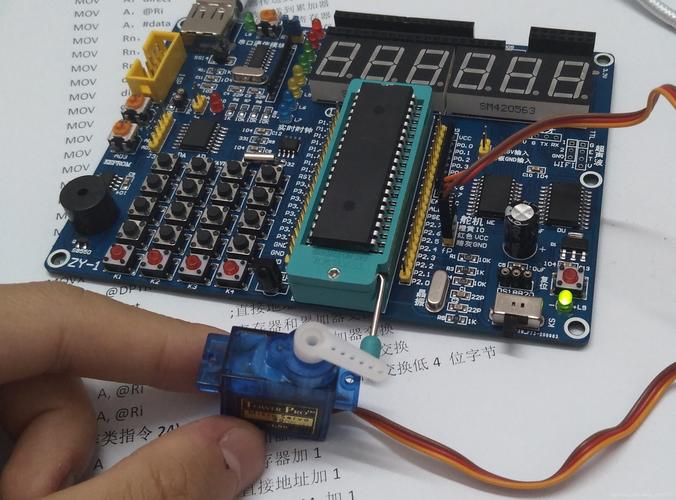

倘若你所运用的单片机并不支持Servo.h库, 像51单片机或者STM32这种, 又或者你期望透彻地领会底层原理, 那么能够直接借助定时器去生成PWM。以STM32作为例子, 核心步骤是:
1. 将定时器进行配置, 使其输出PWM, 把频率设定为50Hz, 也就是周期为20ms。
2. 设定占空比, 零度对应的是零点五毫秒, 也就是占空比百分之二点五, 九十度对应的是一点五毫秒, 占空比百分之七点五, 一百八十度对应的是二点五毫秒, 占空比百分之十二点五。
3. 启动定时器输出。
进行接线操作时, 信号线需连接至数字引脚, 电源方面采取共地做法, 并且供电充足。
进行编程操作, 通过使用名为Servo.h的库, 采用attach()此函数来对引脚实施绑定任务, 再借助write()这个函数去设定角度数值。
若角度不准确, 那就去调整脉冲宽度的值, 要是不产生动作, 便对供电以及接线情况展开查验。
当下, 你能够依照上面所提及的步骤去操作一回。起始于最为简单的从0度朝着90度再到180度的循环开启, 在成功达成之后进而尝试接入电位器以及传感器以此达成闭环控制。实践乃是掌握舵机控制最为迅速的方式。
