开篇：对标题的简单描述
是执行元件, 在电子制作、自动化设备、机器人项目里, 步进电机和舵机是两种极常用的。它们都负责“动”, 然而接线方式全然不同。新手头一回接线之时, 极易将步进电机的驱动器与舵机的信号线弄混, 或者不晓得怎样正确连接电源跟控制板。本文立足最常见的应用场景, 一步步带你看懂步进电机以及舵机的接线图, 还给出最实用的接线建议。
最常见于步进电机的形态乃是两相四线制, 你或许会见到常见的四根线有着这样的颜色, 分别是红的、蓝的、绿的、黑的, 当然也存在可能是别的组合情形, 然而其本质均为两组线圈, 且每组里面均有两根线。
常见场景案例：
有个刚开始接触相关领域的人, 正着手展开一个关于3D打印机的项目, 在拿到步进电机与A4988驱动板后, 径直依据网上所呈现的图片将线连接妥当, 然而最终电机却并未转动。其问题产生于他把属于同一组线圈的两根线, 连接到了同一路的输出之上, 由此致使线圈发生了短路的状况。
正解接线流程：
1. 对识别线圈组而言, 要运用万用表电阻档, 去测量各线之间的电阻值。在两根线之间, 那些电阻最小（通常是几欧姆）的情况, 对应的就是同一组线圈。
2. 衔接驱动器: 把第一组线圈的两根线往驱动器A+端子、A端子连结, 将第二组线圈的两根线朝B+端子、B端子接通。
3. 连接电源时, 驱动器VMOT连接到电源的正极之处（其电压范围是12V至24V, 依据电机的规格来定）, GND连接到电源的负极那里。需要留意: 不要使得驱动板的逻辑电源以及电机电源共同使用同一个供电接口, 如此容易致使电压不稳定。
4. 接收控制信号, 要从诸如Arduino、STM32之类的主控板引出STEP、DIR、ENABLE信号, 接着分别连接到驱动器的STEP、DIR、ENABLE引脚。上述这些信号对应的是5V逻辑电平, 要是主控属于3.3V的情况, 同样需要保证驱动器能够支持3.3V逻辑。
重要提示: 步进电机不能够直接连接至主控板的IO口, 一定要经过驱动器才行。不然的话, 不但电机没办法正常转动, 而且还极易烧毁主控板。

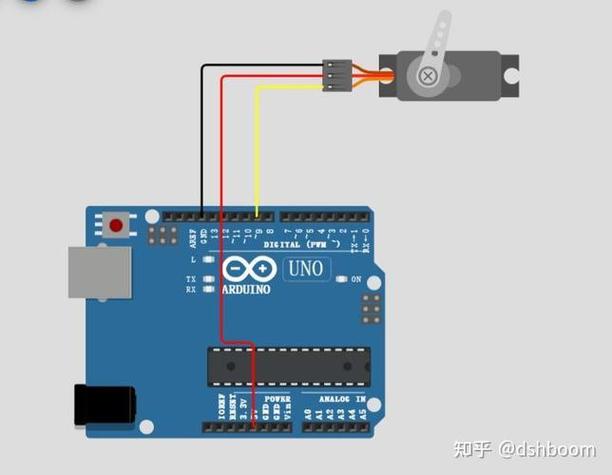

舵机一般仅有三条线, 其中棕色（或者黑色）那一条是GND, 红色的那条是电源正极, 橙色（或者白色、黄色）的那条为信号线。
常见场景案例：
有一位身为机械臂爱好者的人, 在首次连接舵机之际, 将信号线连接到了A的5V引脚上, 还把电源线接到了GND上, 最终致使舵机冒烟进而烧毁。这便是典型的那种 “正负极接反” 的错误情况。
正解接线流程：
1. 确认一下电源电压, 普通的舵机一般是支持4.8V到6V的 es.要是你的舵机标称电压是7.4V, 那就一定要用7.4V供电, 不然有可能出现输出扭矩不足的情况, 要不然就是直接被烧毁了。
2. 连接三条线, 其中, 褐色与黑色相间的那根线, 要接至GND, 红色的那根线, 需连接到电源正极也就是VCC, 橙色、白色以及黄色相间的线呢, 要连接到主控板的PWM信号输出引脚。
3. 电源分离遵循这样的原则: 要是同时运用多个舵机或者大扭矩舵机, 那么建议给舵机单独供应电力, 而不要从主控板的5V引脚获取电力。最为常见的办法是运用外置稳压模块（像）把电池电压降低为舵机所需要的电压, 之后与主控板实现共地。
4. 信号连接方面需要注意, 主控板会输出50Hz这样频率的PWM信号, 其脉冲宽度处于0.5ms至2.5ms这个范围之内时, 对应的角度是0°至180°。要是你的主控属于5V逻辑, 那么能够直接进行连接；而若是3.3V逻辑, 也存在或许可以直接连接的情况, 不过部分舵机是需要进行电平转换操作的哦, 最好去查阅一下舵机da。

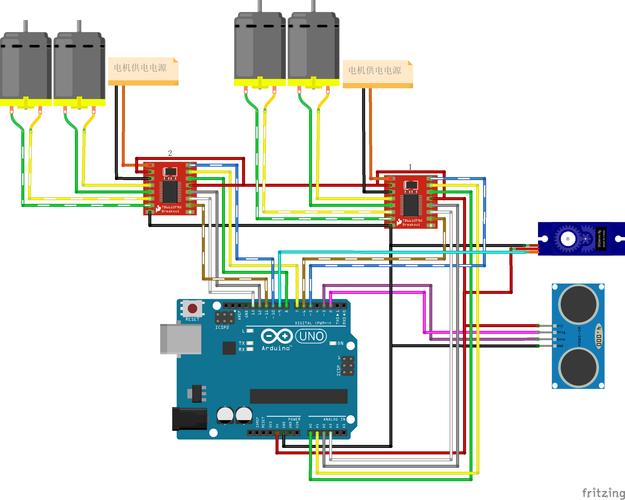

倘若你此刻正着手进行一个项目, 该项目会同时运用步进电机以及舵机, 比如说像四轴机械臂那样的项目, 其底座借助步进电机来实现旋转动作, 而关节则依靠舵机展开控制操作, 此处给出最为普遍通用的接线拓扑:
在电源部分, 要运用一个12V的电池或者电源适配器, 其中一路借助降压模块比如LM2596, 输出5V/6V的电压, 从而给舵机供应电力, 另一路则直接连接, 为步进电机驱动器供电, 电源的负极也就是GND全部共同接地。
控制部分, 主控板, 像Arduino Mega这种, 其IO口, 分别跟步进驱动器的STEP/ DIR/ 引脚相连, 还同舵机的信号线相接。要注意, 主控板自身, 能够从电池的5V降压模块获取电力, 也能够单独通过USB供电, 且GND和所有驱动器、舵机共用同一个地。
对于信号线布线给出如下建议, 步进电机的STEP信号属于高频脉冲呢, 信号线应该万分尽量地远离舵机的电源线以及电机动力线, 以此来避免因为干扰从而致使丢步情况发生。要是线长超过了30cm, 那么建议采用屏蔽线布置。
步数推进电动机一定要借助驱动器来进行接线连接, 操纵舵机务必要把注意力着重放在电源的电压以及信号线的对应方面, 这两者都需要切实保证实现共同接地并且电源相互分离。在正式连线之前要使用万用表去仔细核对线圈组以及电压等级, 这可是防止设备被烧毁以及浪费时这件事情的最具成效的办法。
行动建议：
1. 任何电机在拿到以前, 要先去查阅它的官方datasheet, 以此来确认线序定义。
2. 接线之际, 连接电源以及地, 随后连接信号线。在通电以前, 运用万用表去测量电源输出是不是正常。
3. 首次上电，先用手转动电机伟创动力，确认没有卡死，再通电运行。
4. 倘若运用等那样的开发板, 那么建议在最开始的时候, 先借助“Blink”程序去检测舵机信号线是不是处于正常的状态, 随后利用“Stepper”库来测试步进电机。
但凡依照上述所提及的接线图以及方法去进行操作，绝大多数的电机接线方面的问题均能够在5分钟之内被解决掉。
