360度连续旋转的舵机是一种能够实现无限旋转的舵机类型, 它打破了普通舵机只能旋转到限定角度的限制, 限定角度比如0到180度, 可以持续顺时针或逆时针转动, 本文将系统讲解该类舵机的工作原理、接线方式、控制方法以及实际应用场景, 帮助您全面掌握这类舵机的使用技巧。
普通舵电机和整圈连转舵机在建构上存固有完全差别, 读懂其差别是操对其加以用的先决条件。
普通舵机内部装有电位器作为位置反馈装置, 通过闭环控制系统实现精准角度定位, 当接收到控制信号时电机驱动齿轮组转动, 直至达到该组配对目标角度后停止, 其输出轴转动范围通常限定在0至180度或0至270度之间。
这搭载360度连续旋转的舵机则移除了内部位置反馈装置, 把舵机控制逻辑从“角度控制”转向“转速和方向控制”, 其所属输出轴能够不间断单向或反向旋转, 不存在角度限制, 性能改动催生其所适用需持续转动的应用场景。
标准PWM、也就是脉冲宽度调制的协议, 会被360度连续旋转舵机的控制信号所遵循, 但这完全就和角度控制的情形不一样。
标准舵机信号涵盖的脉冲宽度范围, 为五百微秒到二千四百微秒, 对应被控制的频率共五十赫兹, 也就是周期满二十毫秒。对于三百六十度的连续旋转舵机来说, 脉冲宽度所决定的, 便是电机的转动状态。
脉冲宽度约为1500微秒（1.5ms）时，电机停止转动
脉冲宽度小于一千五百微秒的时候, 电机向某一个方向转动, 数值越小的, 转速越迅速。
在微秒大于一千五百、脉冲宽度, 电机越反方向数值越快其转动时转速越大。
该控制逻辑使得用户可通过信号的简单调节达成精准的转速及方向的控制。实际使用中需依据具体产品展开调校的过程中, 要留意不同品牌与不同型号间的舵机或许有细微校准的差异。

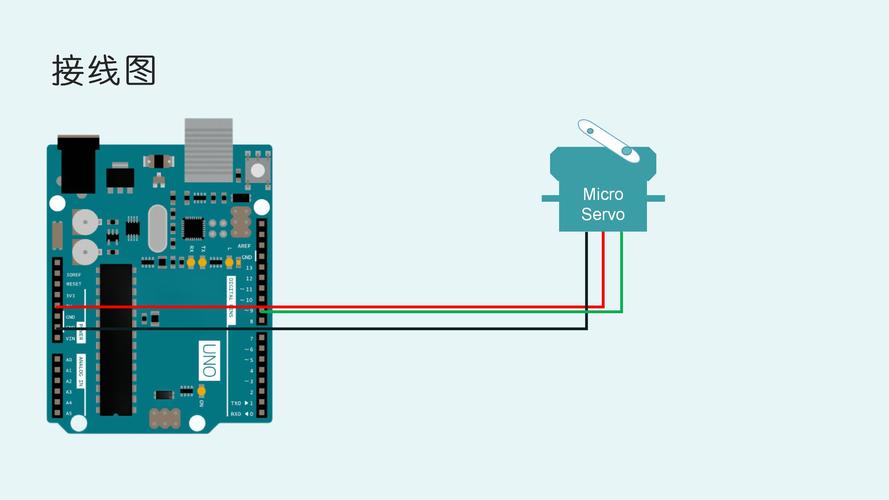

360度连续旋转舵机通常采用三线制连接方式伟创动力，接线规则如下：
红色线电源正极, 也就是VCC, 它的正常工作电压一般是4.8V直到6.0V。
棕色或黑色线：电源负极（GND），接地端
橙色或白色线：信号线（PWM）伟创动力舵机，连接到控制器的GPIO引脚
接线时需要留意电源稳定性质。舵机正在启动和负载转变的时候会产生瞬时大电流, 建议采取独立电源供电, 应确保电源具备足够的电流输入输出力量。单颗舵机工作电流通常在一百毫安至五百毫安之间, 多颗一起工作时需计算总电流需求。
信号线需接到配备着能够输出PWM的控制器的引脚上, 例似的3、5、6、9、10、11号引脚上, 还是树莓派的GPIO引脚上搭配着对应PWM库。
以为例, 360度连续旋转舵机的控制代码相对比较简洁, 只需要用标准的Servo库即可将控制完成。
初始化时需声明舵机对象且绑定引脚。设置脉冲宽度达成不同的转动状态, 停转对应1500微秒, 正转使用1000至1499微秒范围, 反转使用1501至2000微秒范围。 通过map函数可将0至180的角度值映射到对应的脉冲宽度, 利于理解和实用。
实际应用里要留心舵机启动瞬间的校准问题。最好在实际电路通电之后再开展舵机归中校准, 提防误操作致使损坏损坏。校准办法要在舵机未装设的情形下, 凭借代码发送中等脉冲宽度信号, 瞧瞧是不是处于停止状态停止状态。
360度连续旋转舵机在众多领域有广泛应用。
在机器人范畴内, 双舵机差速驱行是经典应用, 两个舵组分置操控左右轮体, 经由过程调整两轮的转速及偏向实现机器人的前行、倒退和变向, 这种方案结构简略、价格低廉, 适宜初学者搭建小型巡线机器人或避障小车。
在自动化设备里, 该舵机能适用于连续卷动、传送带驱动等需持续做旋转动作的场景。因为不存在角度的限制, 格外适合物料传输、缠绕类设备这类范畴的应用。
机械臂项目里部分转动基座或转盘结构尽可采用360度连续旋转舵机达成无约束方位调整, 关节轴却仍靠普通舵机完成角度控制。
选购时应关注好几个重要的关键参数值。扭矩是个关键能力指标, 表示的就是舵机能向负载功能部位提供出的特殊旋转力矩, 其测量出来的单位值通常采用为kg·cm或是用N·m来做计量单位。若外部环境下负载整体数值较大的时候就去选择那些扭矩数值较高型号。
转速有关的参数同样关键, 零件空载转速一般在零时零点一秒至零点二秒之间（对应六十度零件转角）, 但实际生产生活应用中得根据配套设备负载状况评估对应设备有效转速。
其性能受工作电压范围直接影响, 供给标准6V电时, 性能为最佳。低于4.8V或致扭矩稍有不足, 跨过7.2伏或能使其内部电路损坏。
使用过程需杜绝长时间堵转发生, 防止温度快速升高减缓舵机寿命缩短速率的触发, 散热管理尤其要注重, 高转速且高负载的各类工况里, 不宜进行时长超出约五分钟的连续运作。
360度连续旋转舵机借移除位置反馈装制, 把常规角度控制转换为转速加方向控制, 用于需持续旋缠的应用场境。它的控制逻辑基于标准PWM信号, 脉冲宽度确定转动状态: 1500微秒停转, 小于1500微秒正向旋动, 大于1500微秒反向旋动。接线简易, 编程调控便捷, 是机器人差速驱动、传送装置等应用上的优选选择。提议在实际应用前展开校准检测, 留心电源稳稳定性和散热要求, 来确保最佳功能和使用寿限。
