一、基本结构组成

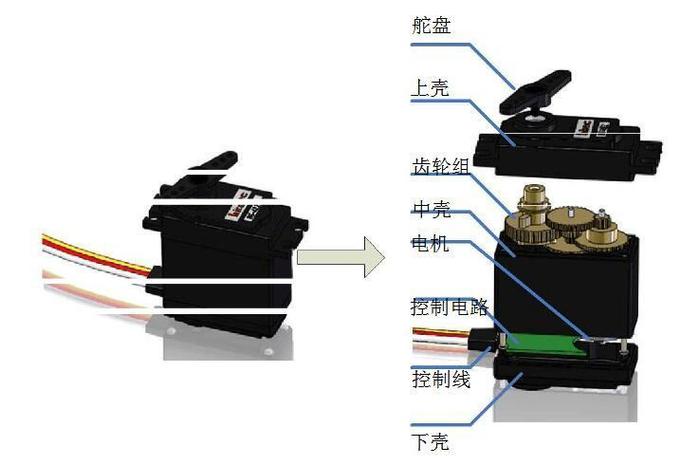

舵机主要由以下几个核心部件构成：

1. 直流电机

作为提供旋转运动原始动力的动力源, 通电后电机开始转动, 便带动后续传动机构工作。

2. 齿轮组（减速机构）

电机输出的转速较高但扭矩较小, 经齿轮组减速增扭后, 高速低扭矩转换为低速高扭矩的输出, 能契合实际应用里对力量的要求。

3. 位置传感器

往往选用电位器件或是霍尔反馈器件, 不间断侦测输出轴的真实坐落方位, 且把对应方位的资讯转变为电学信号回馈向控制所用的相关电路。

4. 控制电路

接收外部输入的脉冲信号, 与传感器反馈的实际位置实施比较的操作, 计算偏差值, 进而驱动电机朝向偏差缩减的方向开展位移动作, 一直达到预设好的目标位置才停止。

二、工作流程（闭环控制）

舵机的工作遵循典型的闭环控制原理，具体流程如下：

第一步：接收控制信号

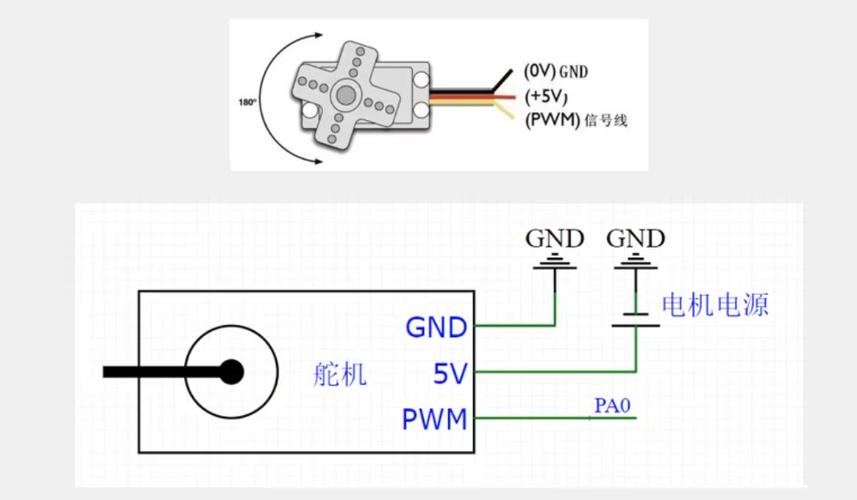

外带控制装置（类单片机、树莓派等等）向着舵机组传递脉冲宽度调节（PWM）信号。脉冲的宽度抉择了想要达到的偏转角度。平日, 脉冲的宽度在0.5毫秒到2.5毫秒区间来回变幻, 吻合0°到180°的偏转领域。

第二步：位置比较

控制电路把接收到的目标位置信号, 和位置传感器反馈的实际位置信号进行一一比对算出位置偏差。

第三步：驱动修正

当存在位置偏差之时, 控制电路让特定电机带动转子转动起来；倘若实际的位置比预设好的目标位置来得小, 那么选定的电机便会按着顺时针对应正向的方向转动；假如实际的位置超过预设的目标位置, 电机就会转往反着来的方向转动。

第四步：到达目标

当输出轴转到目标角度时, 位置传感器反馈的信号和控制信号相吻合、偏差成为零时, 电机停止转动, 舵机锁定在那个位置。

第五步：持续维持

已经抵达目标位置后控制电路如若仍要持续监测存在的位置偏差, 当外部力量妄图对输出轴加以转动的时候舵机就会自动的产生与之相反的那个扭矩用以保持当前原有位置并不发生改变就是我们所说的舵机的锁位能力。

三、常见案例分析

案例一：机器人手臂控制

要控制机器人手臂在30°、90°、120°三个位置之间来来回回移动, 通过往舵机发送对应匹配的PWM脉冲信号, 舵机会自动把自己的输出轴旋转转到指定角度并紧锁起来, 当手臂载带着沉重大物时, 它自身内置的锁位功能结构可以防范抵御外力因素造成的位置偏移窜动。

案例二：航模舵机控制方向舵

在遥控飞机里, 舵运用于操控方向舵和升降舵的歪转动角度。航员在发送信号, 舵运凭依信号正确调整舵面转向角度, 以此更改飞行姿态。这一类使用对舵运的响应快慢定位精度要求高。

案例三：智能家居中的自动门

智能门的开闭控制也常使用舵机。当接收到开门指令时, 舵机带动门体旋转到预设角度为止, 当门完全打开后, 舵机保持锁定的状态, 防止风吹导致门因晃动产生意外移动。
