舵机是机械臂核心执行的部件, 藉由精准角度的控制达关节运动, 把舵机和机械臂适配性完好的相互连接, 正是机器人搭建的最先的一步。本篇文章便会从机械的安装、电气的接线、以及的调试的验证, 这三个层面, 对舵机和机械所臂完整的连接的相关方法, 做全方面的讲解, 帮忙读者一次性掌控这类核心技术的重要要点。
机械臂由好多关节组成, 每个关节往往配备一个舵机当作动力源。常见结构包括:
单轴旋转关节: 单一自由度适宜用以适配适配简易抓取机构适配适配。
多轴串联臂: 为数众多的关节整合搭配, 营造繁复多维空间活动动态。
并联机构：多根连杆共同驱动末端执行器
连接前需明确舵机类型：
模拟舵机：结构简单，成本较低，延迟较大
数字舵机: 响应迅疾, 控制精密度高, 适合于精密操作。
无刷舵机, 扭矩真的很大, 使用寿命远远超长, 特别适合重载场合那类机械臂。
选型关键参数：
扭矩：根据负载计算所需最小扭矩
转速：影响机械臂运动速度
工作电压：匹配电源供电能力
输出轴规格：与机械臂接口匹配
把在机械臂基座或连杆上固定舵机的时下, 常见的做法, 是使用螺丝将舵机的外壳固定在指定有的安装孔位当中。而以家庭 DIY 的小型机械臂作为实例所展示的那样, 通常通常来说, 采用着 M3 螺丝配合配套的螺母实施固定操作, 以此来切实保障舵机的位置是十分稳定的, 并不会出现松动的这样情况。
将机械臂关节臂安装到舵机输出轴上。操作要点：
确认输出轴上的定位孔与机械臂配合孔对齐
使用顶丝或螺丝固定伟创动力舵机，避免打滑
手动旋转关节，检查运动范围是否顺畅无干涉
完成连接后, 请轻摇关节相关部位, 检查是否存在幅度偏大的间隙, 于标准状态下应无明显的松动感, 如发觉有松动, 须再次拧紧相关的连接部件。

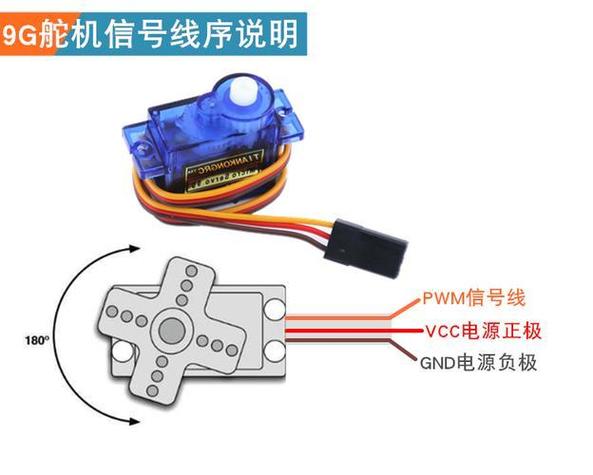

舵机通常需要外部供电伟创动力，电源接线步骤：
1. 准备合适电压的稳压电源（常见5V至7.4V）
2. 将电源正极连接至舵机红线
3. 将电源负极连接至舵机黑线或棕线
4. 确保电源功率足够驱动所有舵机同时工作
以四自由度小型机械臂为例, 若四个中的每一个舱机额定各自承担零点五安电流, 且需四个这类额定工作的舱机同步协同运行时, 电源至少要提供累计二点五安电流, 建议采用满足功率余量百分之二十及以上的电源来使用。

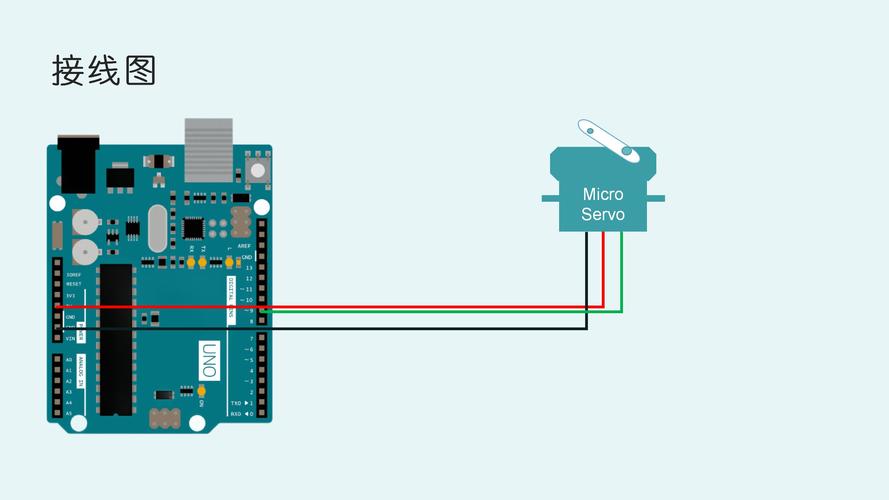

控制信号线连接至控制器或开发板：
1. 舵机信号线通常为黄线或橙线
2. 连接至控制器的PWM信号输出引脚
3. 不同控制器的引脚名称可能有所不同, 普遍所见涉及的名字有如脉冲宽度调制、信号接口类、功能性信号传输类等。
4. 确保通信电平匹配，避免损坏舵机
所有部件共地：
控制器地与电源负极相连
舵机地与电源负极相连
良好的接地是信号稳定的基础
完成三自由度机械臂搭建的某用户, 发现首个舵机在通电后没有进行转动操作, 具体排查过程如下:
1. 检查电源输出电压是否正常
2. 确认信号线连接是否正确
3. 用万用表测量信号线是否有PWM波形
4. 最终发现信号线接反，调换后恢复正常
机械臂运行过程中舵机出现抖动现象：
1. 检查电源功率是否不足
2. 确认接地是否良好
3. 检查信号线是否屏蔽不良
4. 调整控制器PID参数
常见原因是电源负载能力不足，更换更大功率电源后问题消失。
机械臂关节到达极限位置后停止过早或过晚：
1. 检查限位开关设置
2. 调整控制器输出脉宽范围
3. 校准舵机零位
通过软件调整输出脉宽范围，可将运动角度调整为所需范围。
连接完成后，正式运行前需完成以下检查：
所有螺丝紧固无松动
电源电压稳定在额定范围
信号线连接牢固无虚接
机械运动范围内无干涉碰撞
建议按以下顺序逐步测试：
1. 单独测试每个舵机，确认方向正确
2. 依次控制各关节，验证运动范围
3. 组合动作测试，检查协同效果
4. 长时间运行测试，观察稳定性
定位精度：重复定位误差是否在预期范围内
响应速度：关节运动到目标位置的时间
负载能力：在额定负载下是否稳定运行
温升情况：连续工作后舵机温度是否过高
舵机连接机械臂的核心要点包括：
1. 机械连接要牢固，输出轴配合要精准
2. 电源功率要留有余量，避免带载不足
3. 信号线连接要正确，接地要可靠
4. 调试过程要循序渐进，先单轴后多轴
再次着重地强调正确连接顺序: 要机械安装优先、电气连接紧随其后进行、最终进行调试验证。任意其中某一步骤间大意疏忽, 几乎都有可能引发导致后续各类问题的出现。
完成阅读后，请按以下步骤实践：
1. 准备好舵机、机械臂套件和工具
2. 按照本文步骤逐一完成连接
3. 每完成一步都进行功能验证
4. 遇到问题对照案例排查解决
连接的过程有着需要耐心且兼顾细致, 遇到各类特殊状况可基于实际需求进行较为灵活调整, 首次操作时建议在有人来的专业指导下推进, 方能确保安全兼具可靠。
